KAPITEL 3
Zum Einschalten dieser Hydraulikkreise dient ein 3-Wege-Ventil (2) – Abbildung (3.10). Der
Hebel dieses Ventils kann sich in zwei Stellungen befinden:
• 1 - geöffneter Kreislauf der Kippvorrichtung des Anhängers - Kreislauf (A),
• 2 - geöffneter Kreislauf der Kippvorrichtung des zweiten Anhängers – Kreislauf
(B).

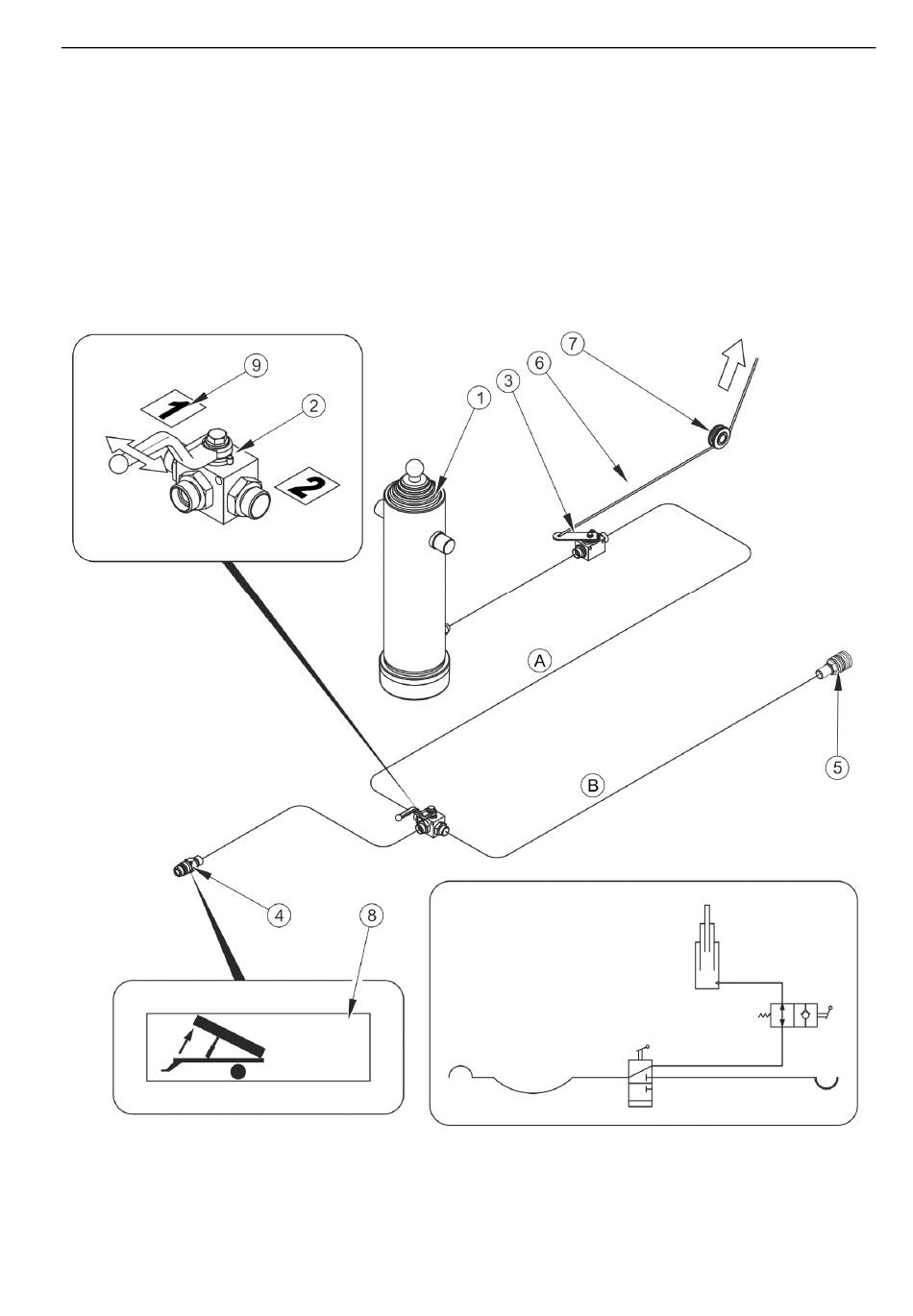

ABBILDUNG 3.10 Aufbau und Schema der Hydraulikanlage der Kippvorrichtung
(1)
Teleskopzylinder,
(5) Anschlussbuchse, (6) Steuerseil, (7) Führungsrolle, (8), (9) Hinweisaufkleber
(2)
3-Wege-Ventil,
3.15
(3)
Sperrventil,
Pronar T680
(4)
Schnellkupplung,
