KAPITEL 5
Wenn sich der Weg der Kolbenstange nicht im vorgeschriebenen Bereich
befindet, muss die Einstellung wiederholt werden.
5.2.9 AUSWECHSELN UND EINSTELLEN DER SPANNEN DES BREMSSEILS
DER FESTSTELLBREMSE
ABBILDUNG 5.7

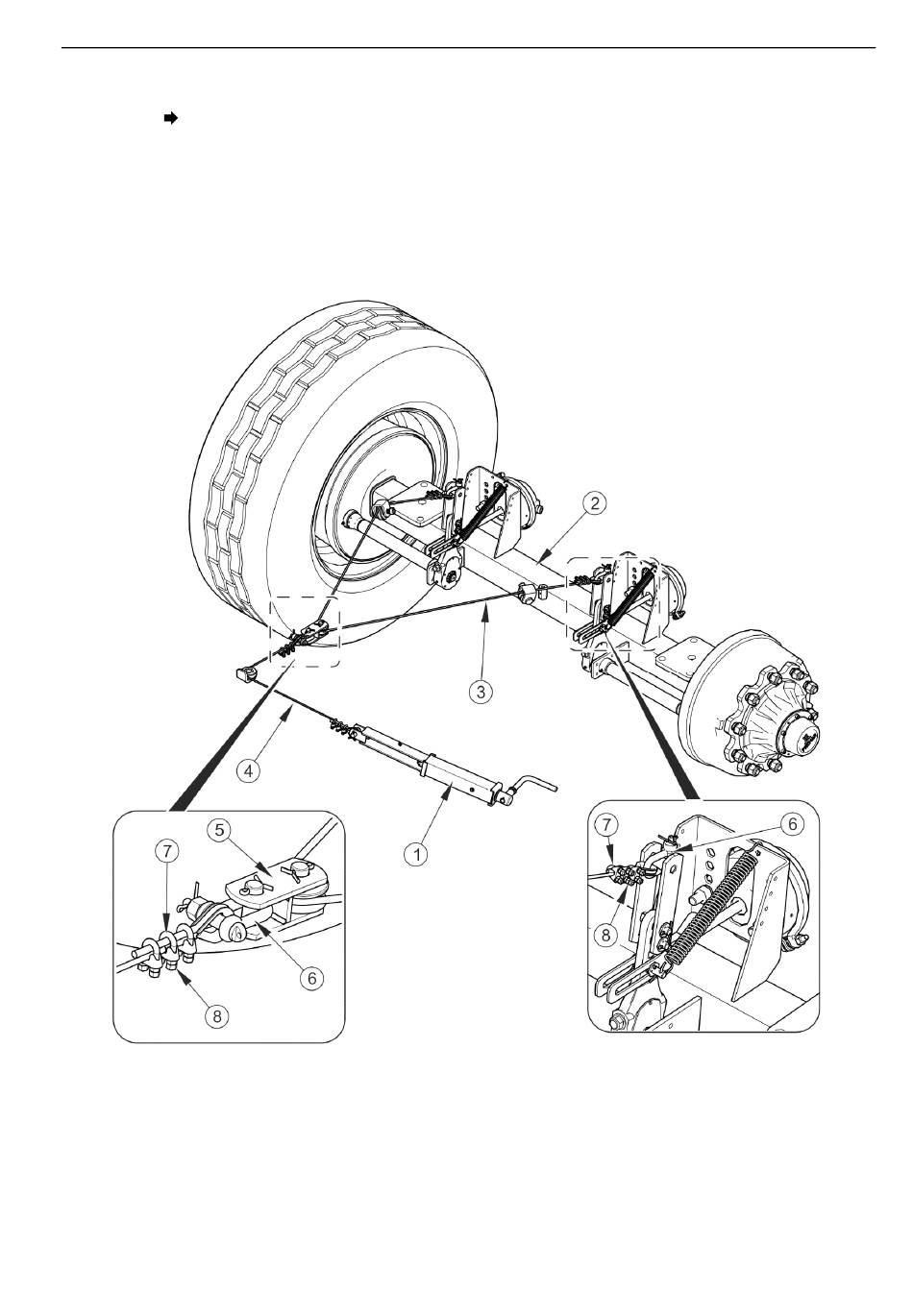

(1) Kurbelmechanismus der Bremse, (2) hintere Fahrachse, (3) Bremsseil der Handbremse I;
l=2230mm, (4) Bremsseil der Handbremse II; l=900 mm, (5) Seilblock der Bremse,
(6) Schäkel, (7) Bügelschraube, (8) Bügelschraubenmuttern, (9) Seilführungsrad
Einstellung der Bremsseilspannung der Feststellbremse
