Pronar T680 KAPITEL 3

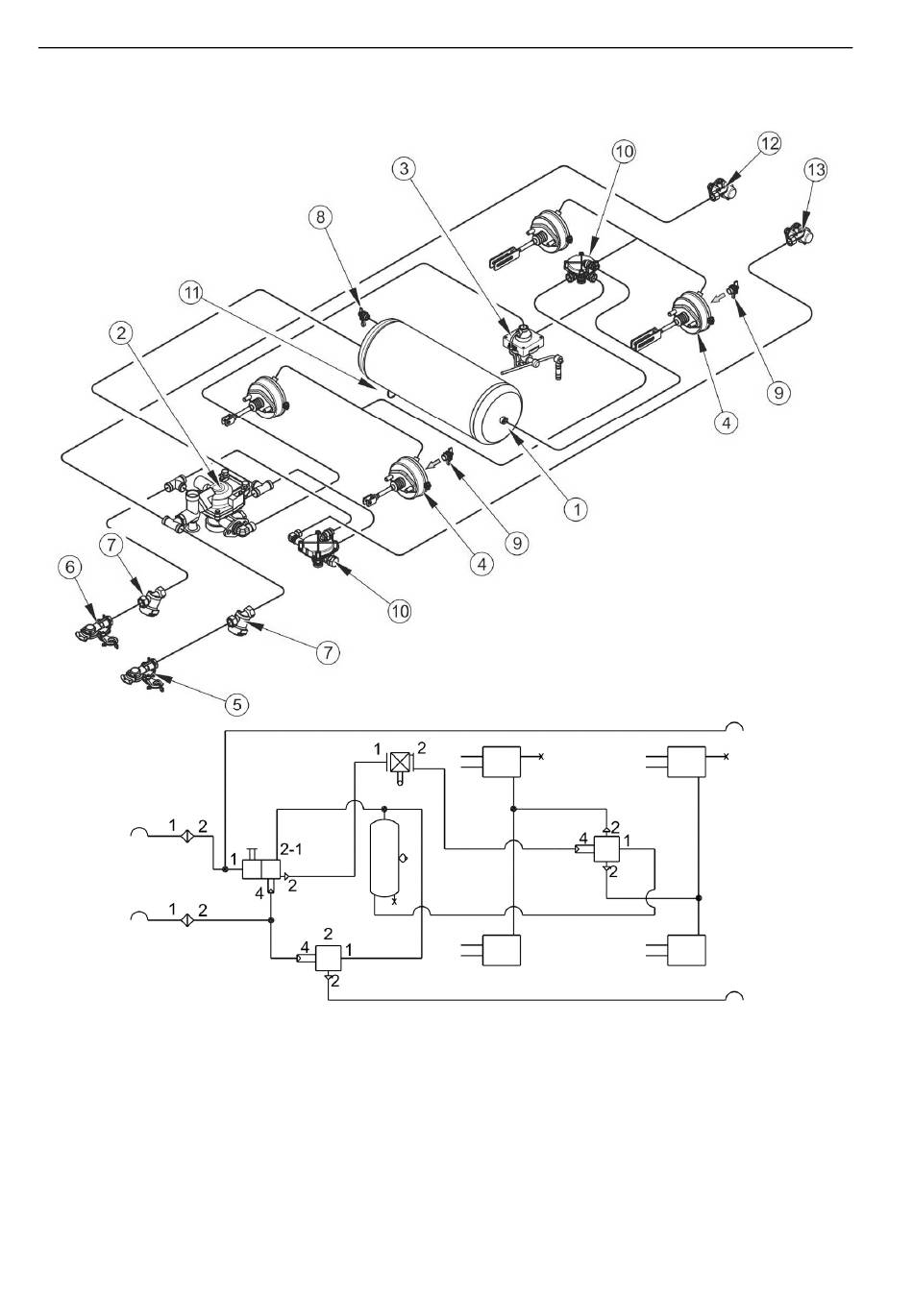

ABBILDUNG 3.6 Aufbau und Schema der Zweikreis-Druckluftbremse mit
automatischem Bremskraftregler
(1) Druckluftbehälter, (2) Steuerventil, (3) automatischer Bremskraftregler,
(4) Pneumatikzylinder, (5) Leitungsanschluss (rot), (6) Leitungsanschluss (gelb), (7) Luftfilter,
(8) Kontrollanschluss des Druckluftbehälters, (9) Kontrollanschluss des Pneumatikzylinders,
(10) Relaisventil, (11) Entwässerungsventil, (12) Buchse (rot), (13) Buchse (gelb)
