KAPITEL 3
Pronar T680

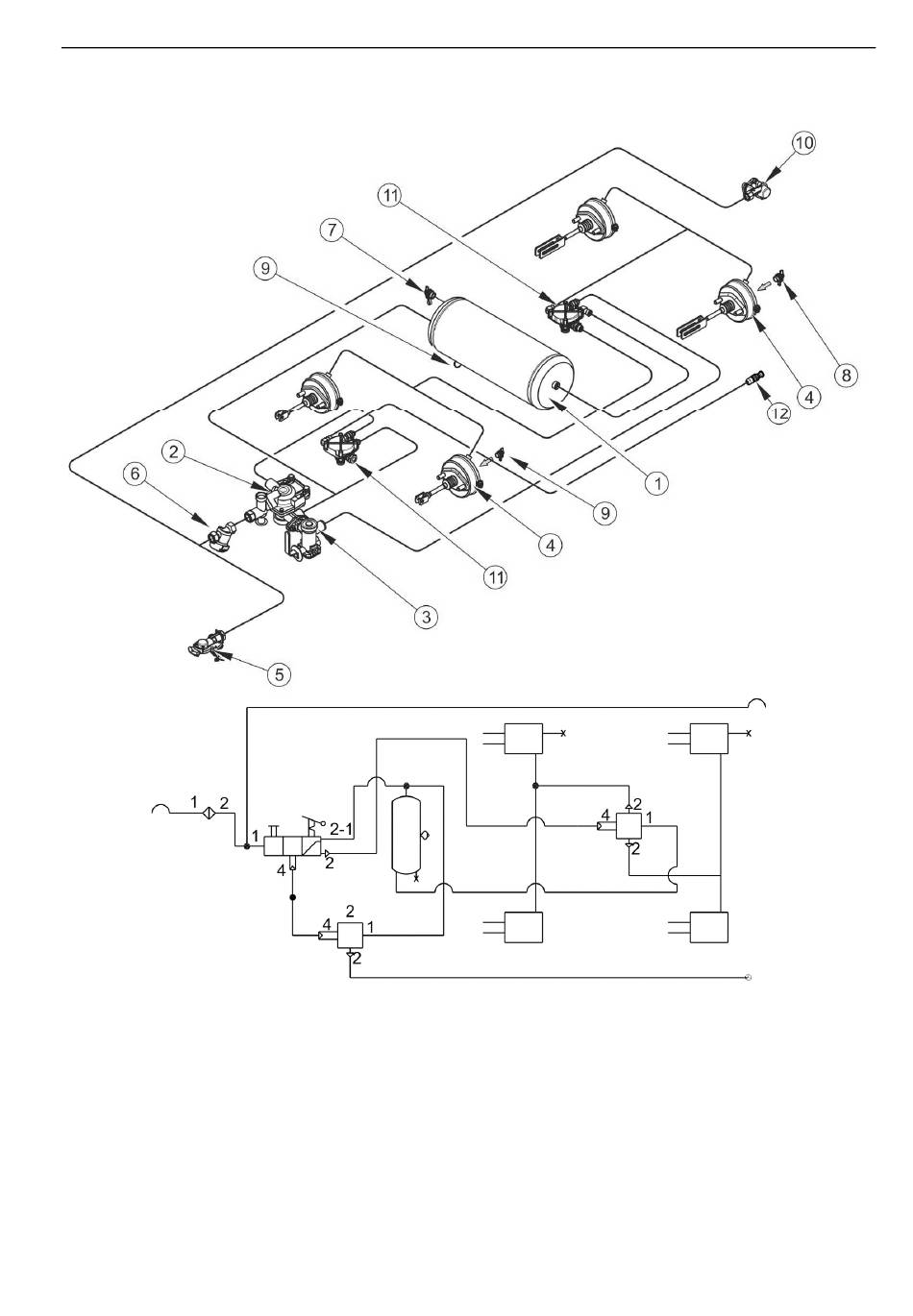

ABBILDUNG 3.5
Aufbau und Schema der Einkreis-Druckluftbremse
(1) Druckluftbehälter, (2) Steuerungsventil, (3) Bremskraftregler, (4) pneumatischer Zylinder,
(5)
Leitungsanschlussstück
(schwarz),
(6)
Luftfilter,
(7)
Kontrollanschluss
des
Druckluftbehälters,
(8)
Kontrollanschluss
des
pneumatischen
Zylinders,
(9) Entwässerungsventil, (10) Buchse (schwarz), (11) Relaisventil, (12) Verschlussstopfen
3.9
