Pronar T680

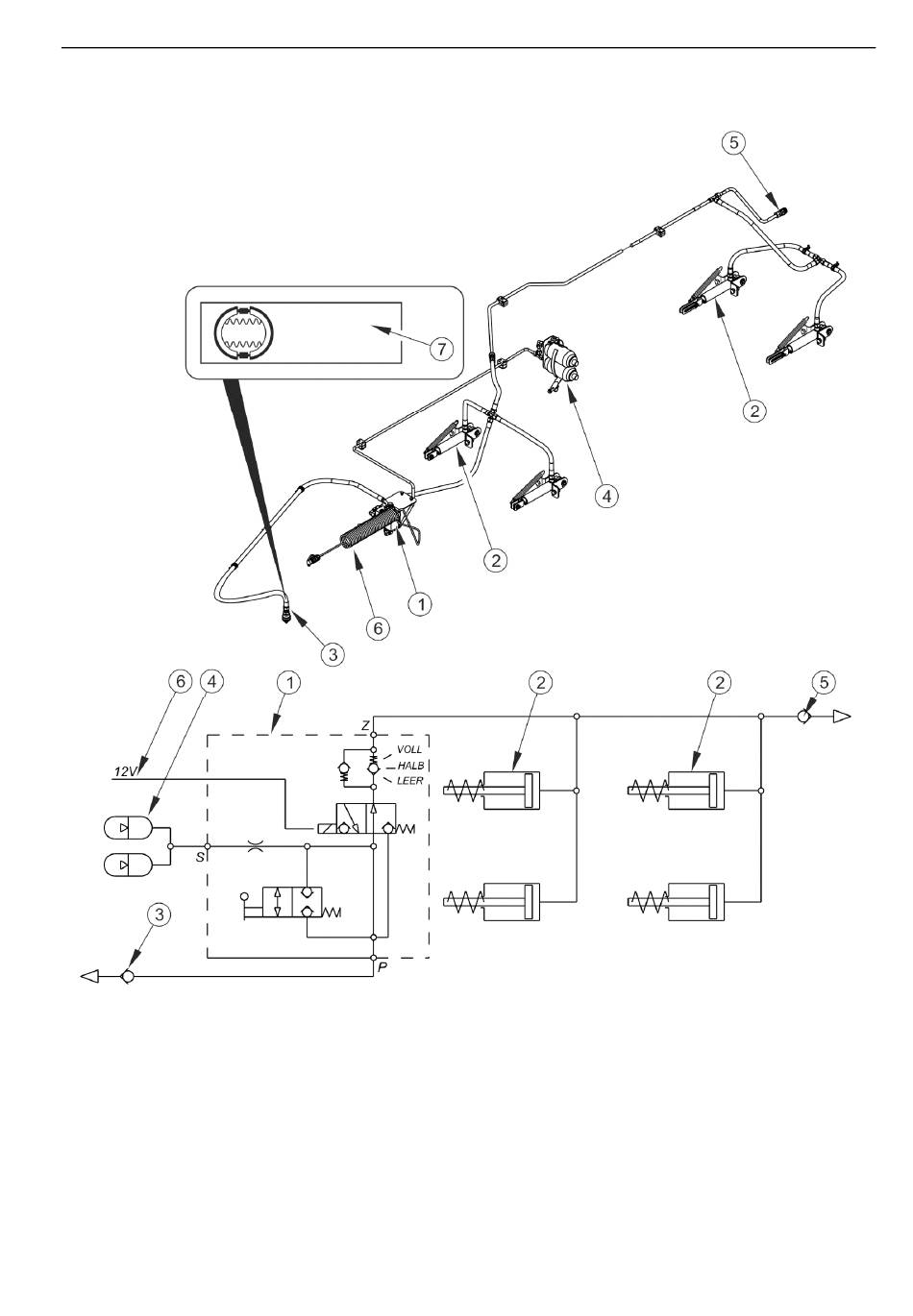

ABBILDUNG 3.7
Aufbau und Schema der Hydraulikbremse
(1)
elektrohydraulisches
Bremsventil,
(2)
Hydraulikzylinder,
(3)
hydraulische
Schnellkupplung, (4) Hydraulikspeicher, (5) Hydraulikbuchse, (6) Anschlussleitung für Ventil,
(7) Hinweisaufkleber
Die Betriebsbremse (Druckluft- oder Hydraulikbremse) wird vom Arbeitsplatz des
Schlepperfahrers betätigt, indem das Bremspedal im Schlepper bedient wird. Die Aufgabe
des
Steuerventils (2) - Abbildung (3.4), (3.5) und (3.6), besteht in der gleichzeitigen
3.11
