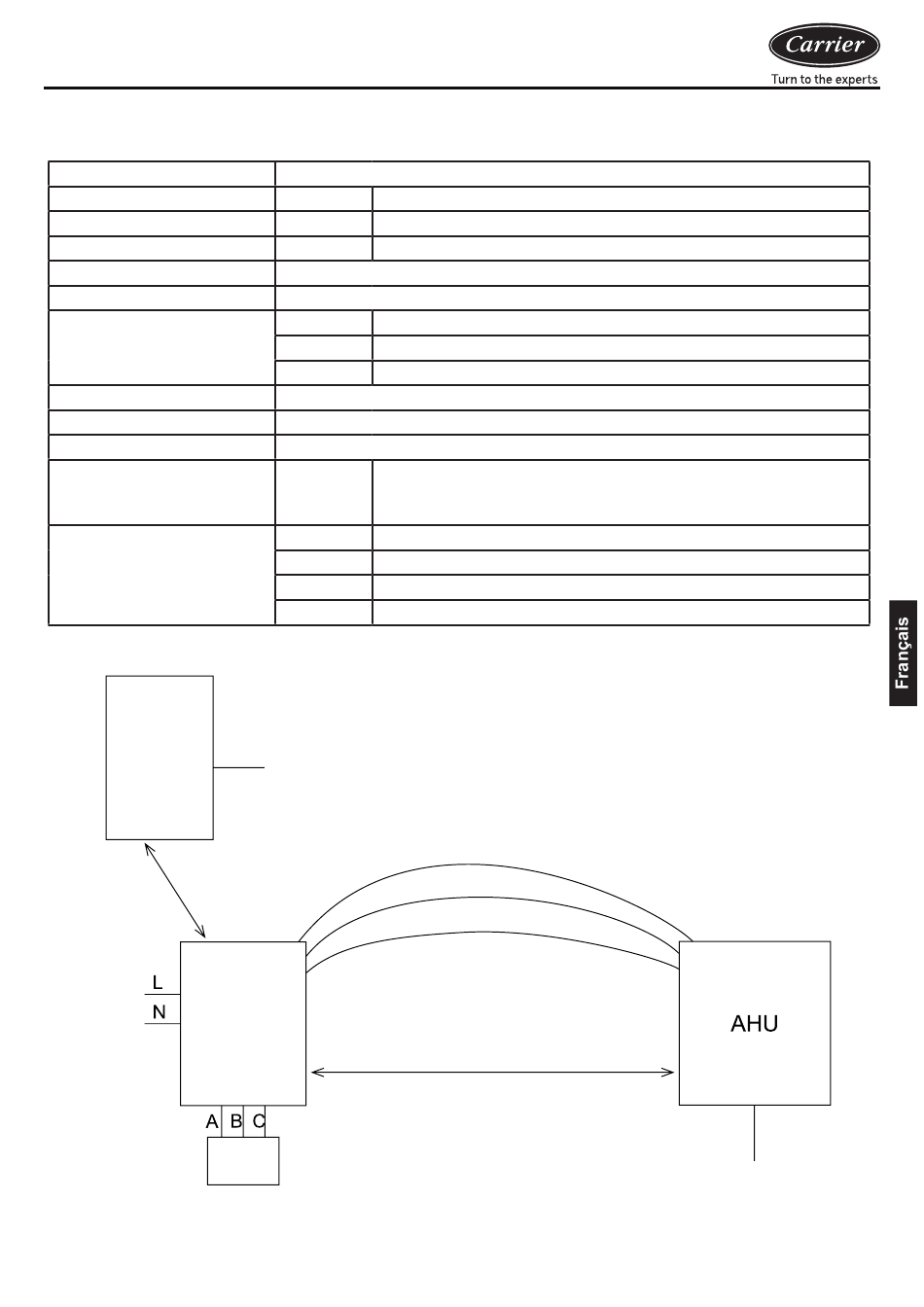

Câblage électrique
(3) Spécifications électriques :
Alimentation électrique
Consommation électrique
Intensité d'alimentation
Disjoncteur d'alimentation
Câble d'alimentation
Câble de communication
Thermistance
Câblage PMV
Câblage entrée externe
Câblage sortie externe
Entrée externe
Sortie externe
A. Unité
extérieure
Communication
Alimentation
Kit de
raccordement
Commande
W
A
A
TC1 Capteur du tuyau de gaz. Utilisez la configuration par défaut
TC2 Capteur du tuyau de liquide. Utilisez la configuration par défaut
TA Capteur de temp. de reprise d'air. Utilisez la config par défaut
Câble AWG22 ou équivalent, 2 âmes, blindé, longueur maximale 5 m
Câble AWG18 ou équivalent, 2 ou 4 âmes, blindé, longueur maximale 5 m
K1/K2
H/M/L/N
V1/V2
D1/D2
P1/P2
Alimentation
CTA
230 V CA, 50/60Hz
3 x 1,5 mm²
2 x 0,75 mm² blindé
Utilisez la configuration par défaut
Signal On/Off, raccordement contact sec K1K2,
kit de raccordement ON, ouvert K1K2,
kit raccordement OFF
Signal ventilateur, sortie 230 V CA, intens. max. 3 A
Signal ventilateur, sortie 12V CC, intens. max. 30 mA
Signal ventilateur, contact sec
Signal ventilateur, sortie 230 V CA, intens. max. 3 A
TC2 —tuyau liquide
TC1 —tuyau gaz
Ta — reprise d'air
Ventilateur ON/OFF
21
21
0,15
16
Alimentation
