Câblage électrique
Raccordement des câbles

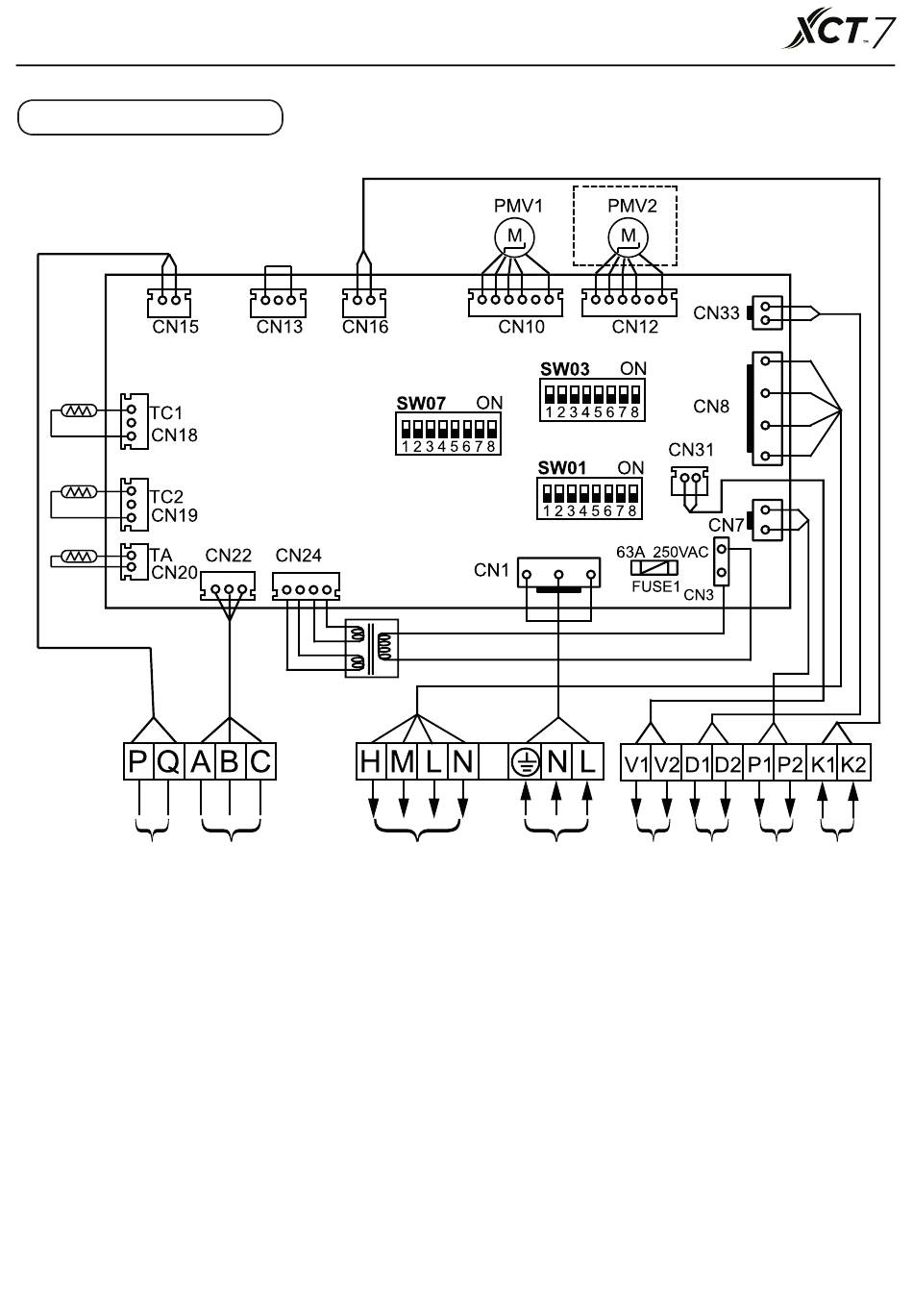

Reportez-vous à la figure suivante : Schéma de câblage électrique du kit de raccordement
A. Unité
extérieure
(1) Branchement électrique du câble de communication
Retirez le couvercle du boîtier électrique du Kit de raccordement. Acheminez les câbles de communication
des unités intérieures et extérieures par les trous de passage situés en bas à droite du boîtier électrique
et raccordez-les au bornier de communication. Fixez les fils conducteurs avec une pince à sertir pour les
empêcher de se détacher sous l'effet d'une force extérieure.
(2) Raccordement du câble d'alimentation et du fil de terre
Retirez le couvercle du boîtier électrique du Kit de raccordement. Acheminez les câbles d'alimentation par les
trous de passage situés en bas à gauche du boîtier électrique et raccordez-les au bornier de communication.
Fixez les fils conducteurs avec une pince à sertir pour les empêcher de se détacher sous l'effet d'une force
extérieure.
1) Installez séparément les câbles de communication et les câbles d'alimentation. Dans le cas contraire, les
bruits électromagnétiques pourraient perturber le fonctionnement du système.
2) Vérifiez que les fils de terre sont correctement sertis. Dans le cas contraire, la mise à la terre sera inefficace.
Commande Vitesse du Alimentation
ventilateur AC 220 V
220 V
20
Sortie CC Sortie Sortie
12 V contact 220 V
sec CA
Entrée
ON/OFF
