Cablaggio elettrico

Collegamento del cablaggio

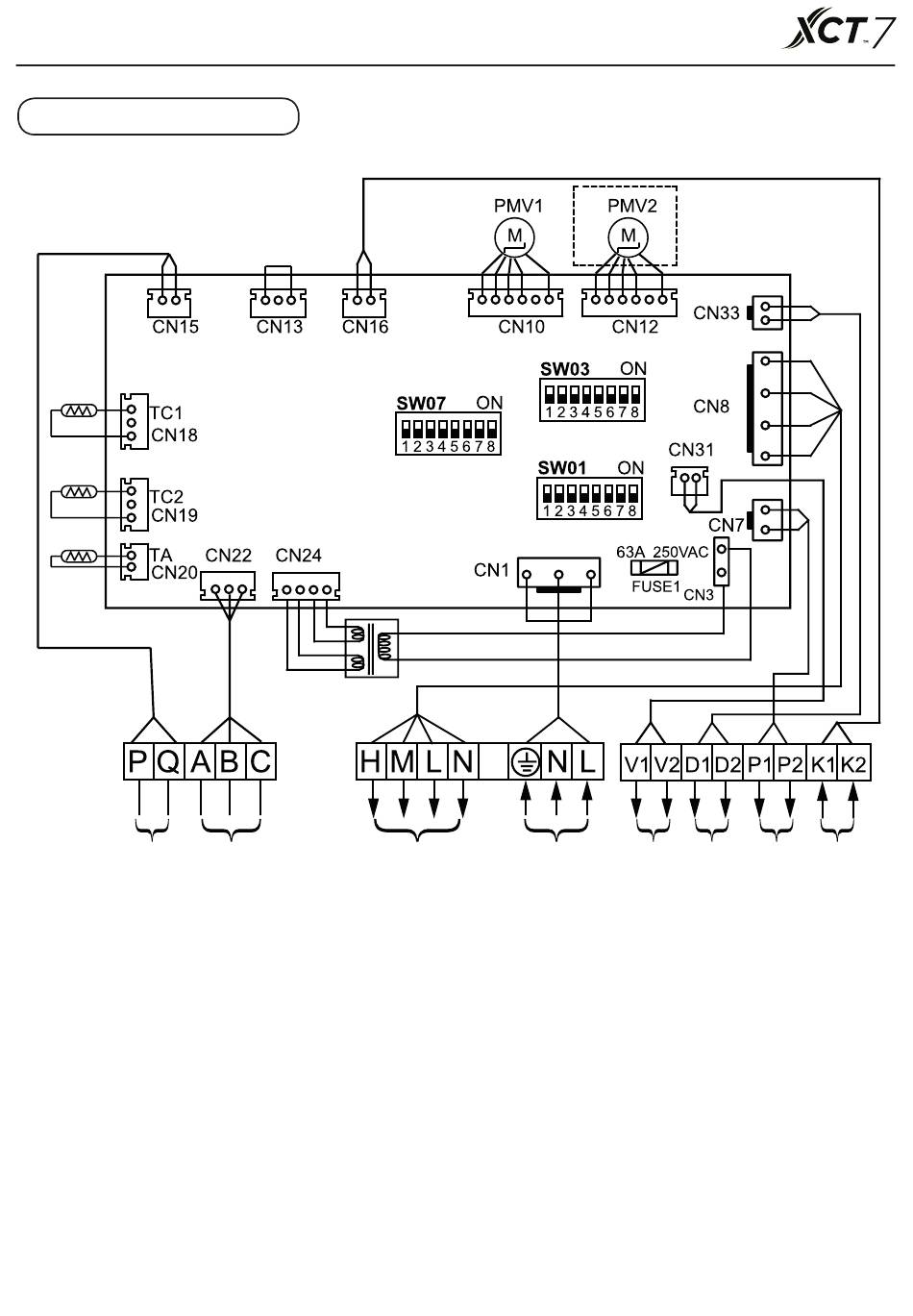

Fare riferimento alla seguente figura: Schema del cablaggio elettrico del kit di collegamento
Unità
esterna
(1) Linea di comunicazione di collegamento
Rimuovere la copertura dell'armadietto elettrico della scatola valvole. Introdurre le linee di comunicazione per
unità interne ed esterne nei fori passanti in corrispondenza del punto in basso a destra dell'armadietto elettrico
e crimparle sulla morsettiera di comunicazione. Quindi fissare i fili elettrici con pinze a crimpare per evitare che
la linea di comunicazione cada o si stacchi a causa di forze esterne.
(2) Collegamento della linea di alimentazione e del filo di messa a terra
Rimuovere la copertura dell'armadietto elettrico del kit di collegamento. Introdurre le linee elettriche nei fori
passanti in corrispondenza del punto in basso a sinistra dell'armadietto elettrico e crimparle sulla morsettiera
di comunicazione. Successivamente, fissare le linee elettriche mediante crimpatrici per impedire che cadano
a causa di forse esterne.
1) Non instradare insieme linee di comunicazione e linee elettriche. In caso contrario, potrebbero non
funzionare correttamente o potrebbero verificarsi disturbi elettrici.
2) Verificare che i fili di terra siano crimpati correttamente. Altrimenti la messa a terra risulterà inefficace.
Controller Velocità Potenza
ventilatore assorbita 220 V
AC 220 V
20
Uscita c.c. Uscita Uscita
12 V Contatto c.a. 220 V
pulito
Ingresso On/
Off (Acceso/
Spento)
