Procedimiento de instalación

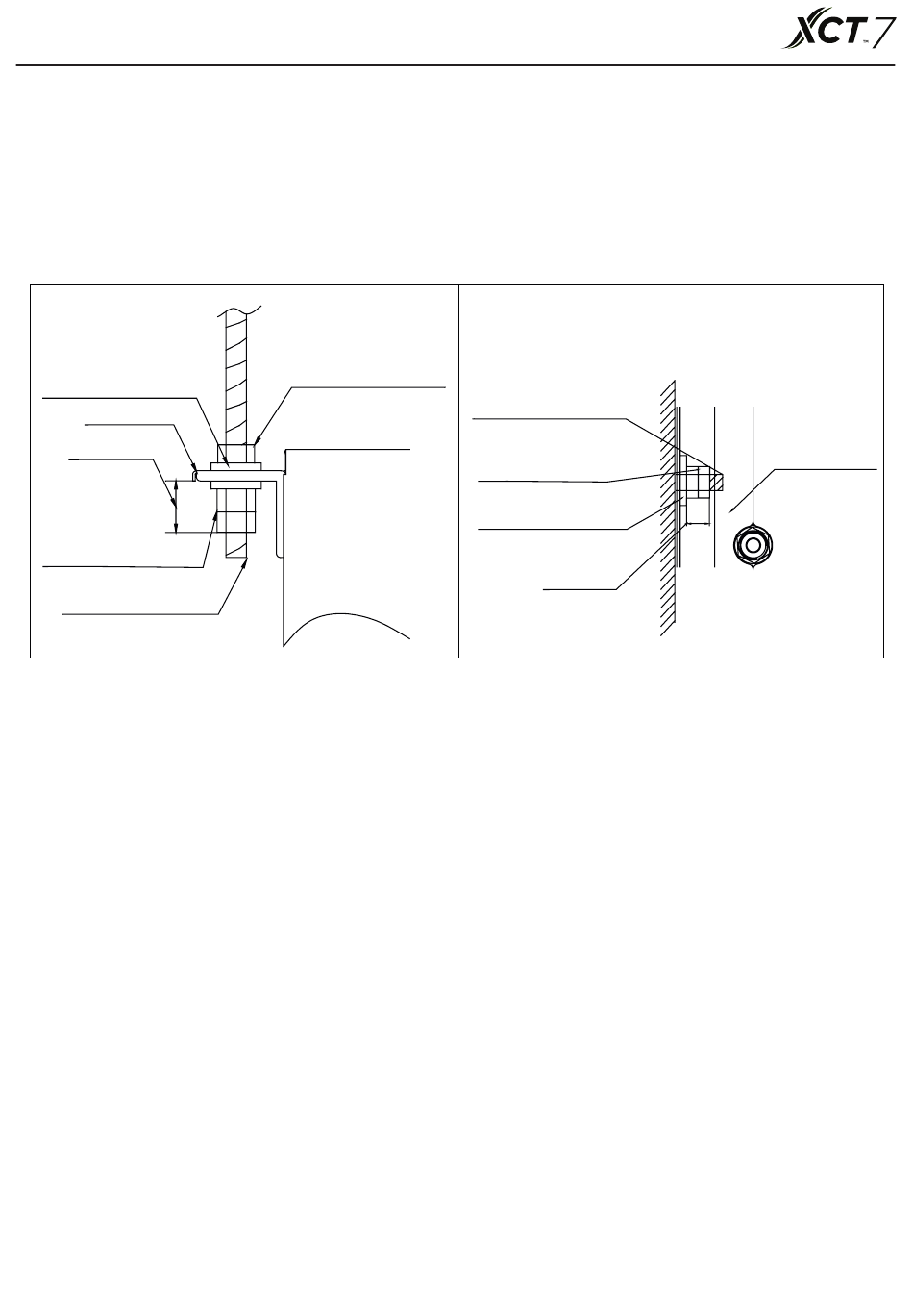

Instalar las herramientas de izado dentro de los pernos de izado, como se indica en la ilus. 2.
Asegurarse de seguir las estipulaciones de los productos comprados localmente usando tuercas M8 o M10
(3 piezas para 4 posiciones) y juntas M8 con diámetro externo de 24~28 mm y M10 con diámetro de 30~34
mm (2 piezas para 4 posiciones) en los lados superior e inferior de las herramientas de izado.
<Nota>
Asegurarse que el producto se instala con la parte superior (la superficie oblicua en la ilus. 2) mirando hacia
arriba o la unidad no funcionará bien y producirá mucho ruido.
Montado en techo
Junta
(comprada localmente)
Herramienta de izado
10-15mm
Tuercas dobles
(comprada localmente)
Perno de izado
(comprado localmente)
4. Instalación de la tubería de refrigerante
• Por favor, elija las tuberías entre la unidad exterior y el juego de conexión, el ramal de tubería de
refrigerante y la tubería entre ramal de tubería de refrigerante y unidades de interior, conforme a las
instrucciones de instalación o los datos de diseño del equipo adjuntos a la unidad exterior.
• Antes de la instalación, asegurarse que el tipo de refrigerante a usar sea R410A. (Si se usa otro tipo de
refrigerante la unidad no funcionará adecuadamente)
• Aplicar aislamiento térmico en la tubería de gas, la tubería de líquido y en las conexiones entre estas
tuberías. Si no se aplica aislamiento térmico pueden producirse pérdidas de líquido y escaldaduras. Usar
material de aislamiento térmico que pueda soportar temperaturas por encima de 120°C.
• Mejorar la calidad del material de aislamiento térmico en función del entorno de instalación. Los
indicadores se muestran debajo:
Para RH75%–80% a 30°C: alrededor de 15 mm de grosor.
Por encima de 80% a 30°C: alrededor de 20 mm de grosor.
Si no se refuerza, la superficie del material de aislamiento térmico puede ser proclive a la condensación.
Por favor, consulte los datos de diseño del equipo para más detalles.
La unidad exterior ya está llena de refrigerante.
Tuerca
(comprada localmente)
Juego de conexión
Ilust.2
10
Unidad empotrada en pared
Perno de izado
(comprado localmente)
Tuercas dobles
(comprada localmente)
Junta
(comprada localmente)
10-15mm
Juego de conexión
