Installation Der Kältemittelleitung - Carrier 40Va010T7Faqee Installations- Und Benutzerhandbuch

Installationsvorgang

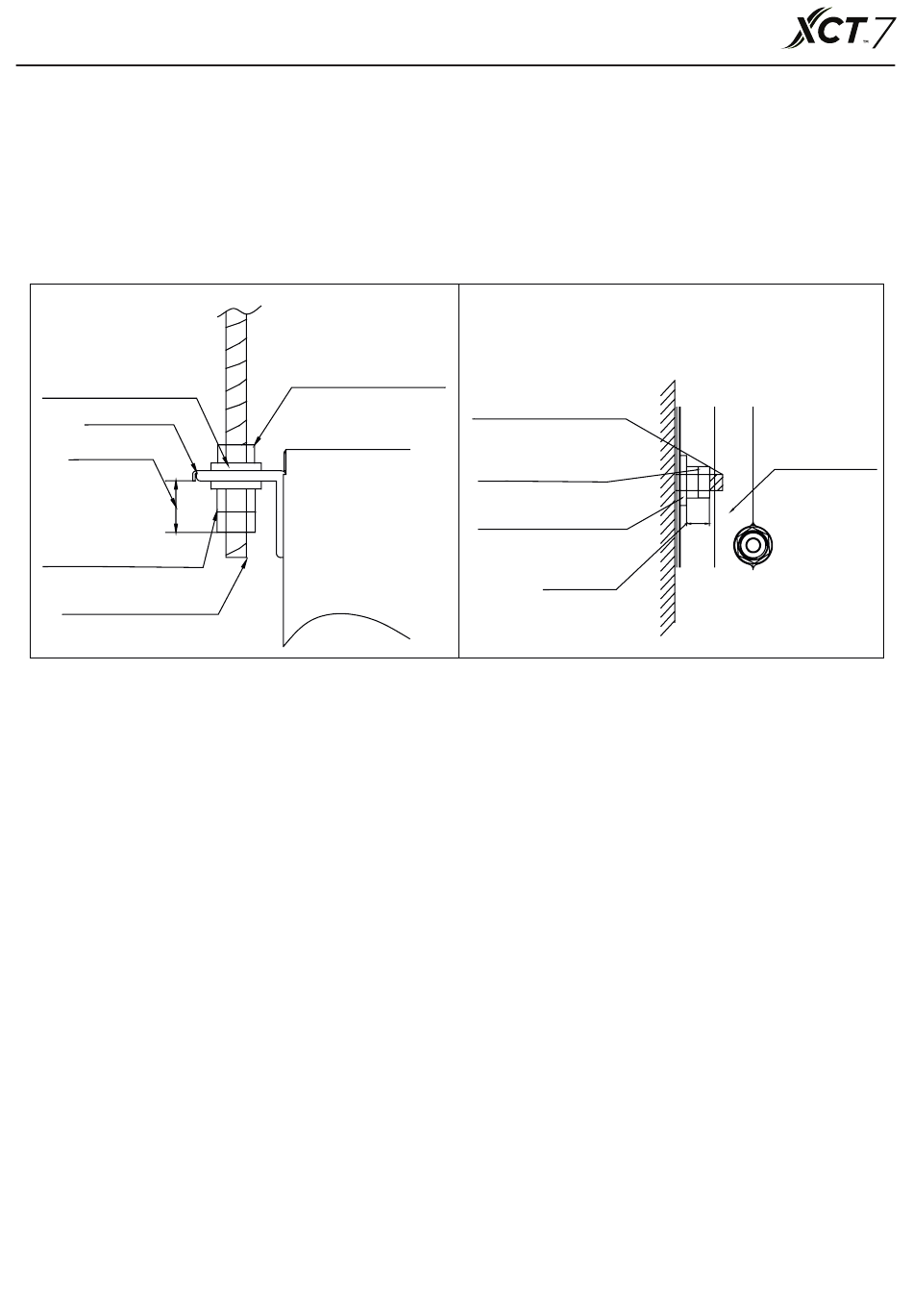

Installieren Sie die Hebewerkzeuge in die Hebebolzen, wie in Abb. 2 angegeben
Stellen Sie sicher, dass Sie spezifizierte, lokal gekaufte Produkte wie M8- oder M10-Muttern (3 Stück für 4
Positionen) und M8-Dichtungen mit Außendurchmesser von 24~28 mm und M10 mit 30~34 mm (2 Stück für
4 Positionen) an der Ober- und Unterseite der Hebewerkzeuge verwenden.
<Hinweis>
Stellen Sie sicher, dass das Produkt mit der Oberseite (die schräge Fläche in Abb. 2) nach oben installiert
wird, da es sonst nicht gut funktioniert und die Arbeitsgeräusche des Geräts zunehmen.
Deckenmontage
Dichtung
(vor Ort gekauft)
Hebewerkzeug
10-15 mm
Doppelmuttern
(vor Ort gekauft)
Hebebolzen
(vor Ort gekauft)
4. Installation der Kältemittelleitung
• Bitte wählen Sie die Leitungen zwischen Außengerät und Anschluss-Set, die Auswahl der
Kältemittelabzweigungsanlage und die Leitung zwischen den Kältemittelabzweigungsanlagen
und den Innengeräten gemäß der Installationsanleitung oder den dem Außengerät beigefügten
Geräteauslegungsdaten.
• Stellen Sie vor der Installation sicher, dass der Typ des verwendeten Kältemittels R410A ist. (Wenn ein
anderes Kältemittel als dieser Typ verwendet wird, funktioniert das Gerät nicht richtig)
• Bitte wärmedämmen Sie die Gasleitung, die Flüssigkeitsleitung und die Verbindungen zwischen diesen
Leitungen. Bei fehlender Wärmedämmung kann es zu Flüssigkeitsaustritt und Verbrühungen kommen.
Bitte verwenden Sie ein Wärmedämmmaterial, das Temperaturen über 120 °C standhält.
• Verbessern Sie das Wärmedämmmaterial entsprechend der Installationsumgebung. Die Indikatoren sind
unten dargestellt:
Für RH 75 % - 80 % bei 30 °C: über 15 mm dick.
Für über 80 % bei 30 °C: über 20 mm dick.
Wenn sie nicht verstärkt ist, neigt die Oberfläche des Wärmedämmstoffs zur Kondensation. Weitere
Details entnehmen Sie bitte den Geräteauslegungsdaten.
Das Außengerät ist bereits mit Kältemittel gefüllt.
Mutter
(vor Ort gekauft)
Anschluss-Set
Abb. 2
10
Wandmontage
Hebebolzen
(vor Ort gekauft)
Doppelmuttern
(vor Ort gekauft)
Dichtung
(vor Ort gekauft)
10-15 mm
Anschluss-Set
