Instructions d'installation
40VA020T7FAQEE
Diamètre variable
Quantité
Ø 15,88
Forme
Ø 12,7
<Recommandations>
N'égarez pas les accessoires nécessaires à l'installation avant la fin des travaux.
Combinaisons
• Le Kit de raccordement est destiné aux centrales de traitement d'air des autres fabricants.
Le Kit de raccordement peut correspondre au système XCT 7.
Il existe deux solutions de raccordement possible :
– Utilisation mixte avec unités intérieures VRF. La puissance CTA doit être inférieure à 30 % de la puissance totale.
– CTA seule
• Proportion CTA et groupe extérieur VRF (combinaison) :
– 90 à 110 % pour CTA seule
– 50 à 110 % avec un raccord unité intérieure VRF
– Si utilisation mixte avec CTA VRF,
puisssance CTA ≤ 30 % de la capacité totale du groupe extérieur
Inspection
Contrôlez les points suivants au moment de l'installation. Vérifiez à nouveau le respect de ces exigences
après l'installation.
(1) Points de contrôle après l'installation
Inspection
L'installation du Kit de raccordement est-elle fiable ?
Le test d'étanchéité du tuyau de gaz est-il terminé ?
Les travaux d'isolation sont-ils terminés ?
La tension de l'alimentation électrique correspond-elle
aux indications de la plaque signalétique ?
Les raccords hydrauliques et électriques sont-ils
corrects ?
L'installation est-elle reliée à la terre de manière fiable ?
La section du câble est-elle conforme aux spécifications ? Panne, composant brûlé

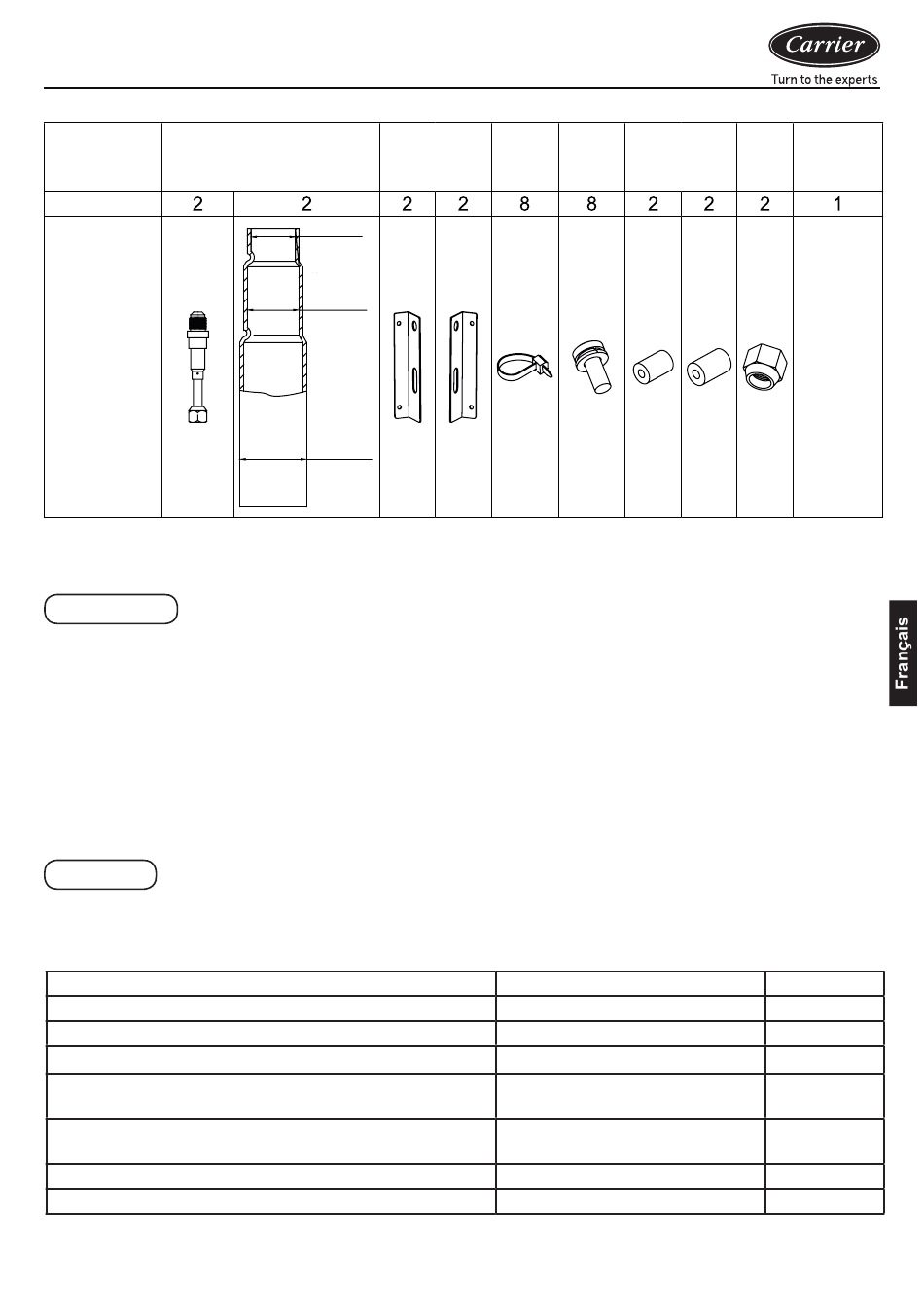

Accessoire
suspension
diamètre
intérieur
Ø 22,4
diamètre
intérieur
Ø 25,6
diamètre
intérieur
Ø 28,58
5
Manchon
Vissage
Collier
d'isolation
thermique
Défaut
Chute, vibrations et bruit
Pas de chauffage/refroidissement
Fuite d'eau
Panne, composant brûlé
Panne, composant brûlé
Risque de courant de fuite.
Écrou Spécifications
Vérification
