Installationsvorgang

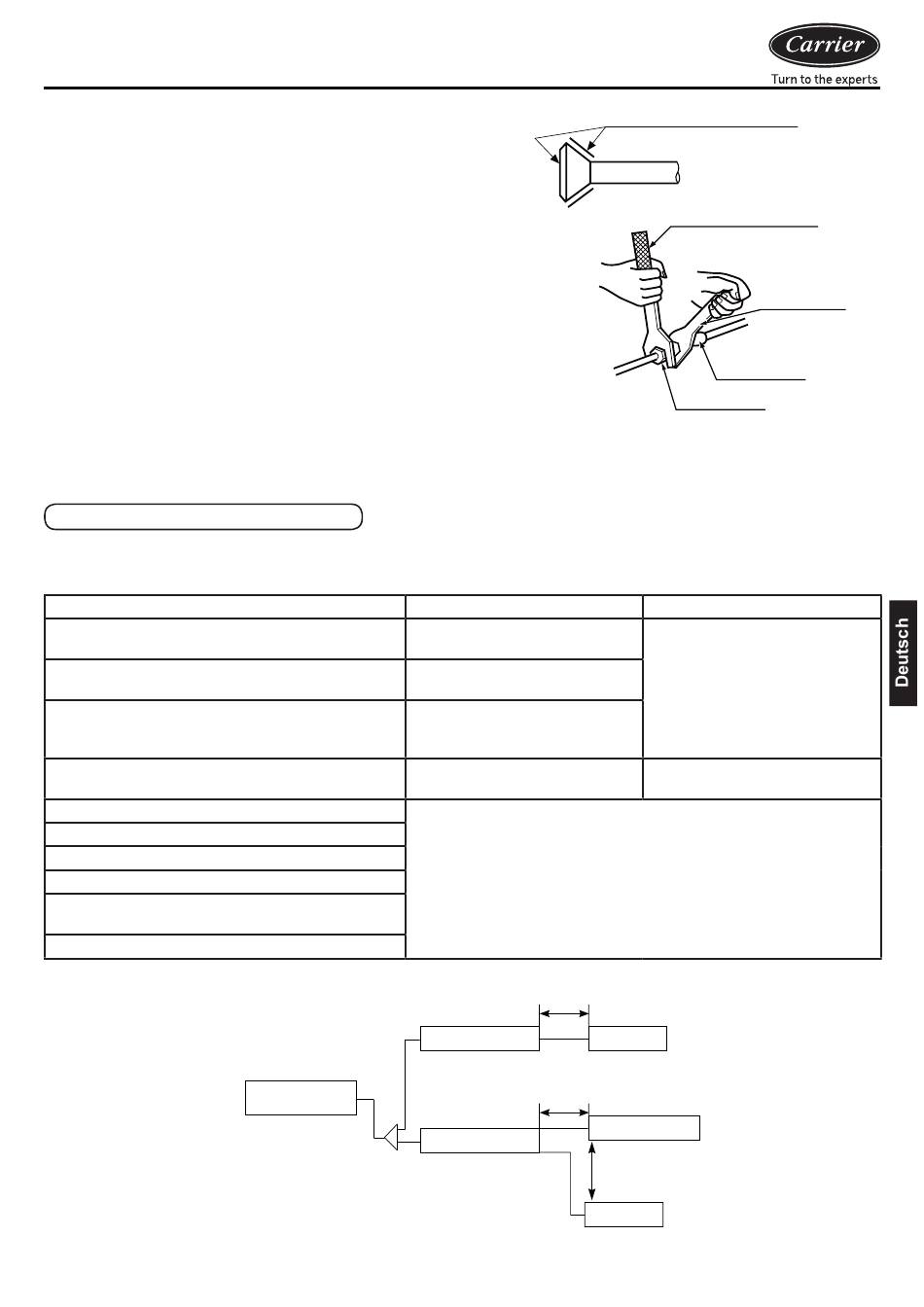

Verwenden Sie zum Anschließen der Leitungen an das Anschluss-
Set bzw. zum Entfernen der Leitungen vom Anschluss-Set sowohl
den Schraubenschlüssel als auch den Drehmomentschlüssel, wie in
Abb. 1 dargestellt.
Tragen Sie Ester- oder Etheröl auf die Innen- und Außenseite der
Bördelverbindung auf. Schrauben Sie ihn 3 bis 4 Umdrehungen an
und ziehen Sie ihn dann fest.
Bestimmen Sie das Anzugsdrehmoment. (Ein zu starkes Anziehen
kann die Muttern beschädigen und zu Undichtigkeiten führen)
Prüfen Sie die Anschlussleitungen auf Gasaustritt und befestigen
Sie dann die Wärmedämmung, wie in Abb. 2 gezeigt.
Verwenden Sie die Dichtung nur zum Umwickeln der Verbindung
zwischen Gasleitung und Wärmedämmung.
Verwenden Sie für Rohrschneider und Bördelwerkzeuge bitte
R410A-Spezialwerkzeuge.
<Hinweise>
• Bitte lassen Sie keine anderen Gasarten als das angegebene Kältemittel in das Kühlsystem gelangen.
• Sollte während des Betriebs Kältemittel austreten, tauschen Sie bitte das Gas aus. (Füllen Sie das
Kältemittel in das Außengerät)

Auswahl des Leitungsmaterials

• Stellen Sie sicher, dass sowohl die Innenfläche als auch die Außenfläche der Leitungen intakt und frei von
schädlichen Verunreinigungen wie Schwefel, Oxid, Fremdkörper, Schneidpulver, Fett und Wasser sind.
• Bitte verwenden Sie die folgenden Materialien für die Kältemittelleitung.
Beschreibung
Vom Außengerät zum AHU-Ventil
Höhenunterschied und Längenabstand vom RLT-
Gerät zum RLT-Ventil
Höhenunterschied zwischen Außengerät und
AHU-Ventil
Höhenunterschied zwischen AHU-Ventil und
Innengeräten
Einweg-Gesamtleitungslänge
Hauptleitung zwischen Außenbereich und 1. Abzweig
Leitungslänge zwischen Außenbereichen
Höhenunterschied zwischen Innen- und Außenbereich
Höhenunterschied zwischen Außenbereichen
(im gleichen System)
Höhenunterschied zwischen Innenräumen
Begrenzung
2-Lüfter (4~12 HP ) max. 150 m
TD: 110 m ODU unter 90 m
ODU über SD: 50 m ODU oben
40 m ODU unten
Außenbereich
Tragen Sie hier das Ester- oder Etheröl auf
Abb. 1
Min5, TD max. 220 m SD
max. 5 m
TD Max18m
SD Max15m
Siehe Außenbereich
Max. Länge 5 m
Anschluss-Set DX-AHU
Max. Länge 5 m
Schaltkasten
Anschluss-Set
DX-AHU
11
Drehmomentschlüssel
Schrauben
schlüssel
Leitungsverbindung
Konusmutter
Hinweis:
1. Nicht mischender Anschluss:
AHU-Anschlussrate 90 ~ 110 %
2. Wenn die Anschlussrate der
gesamten Inneneinheit 50~110
% beträgt, wobei die IDU nicht
weniger als 50 % ausmacht
Max. Höhenabfall 5 m.
