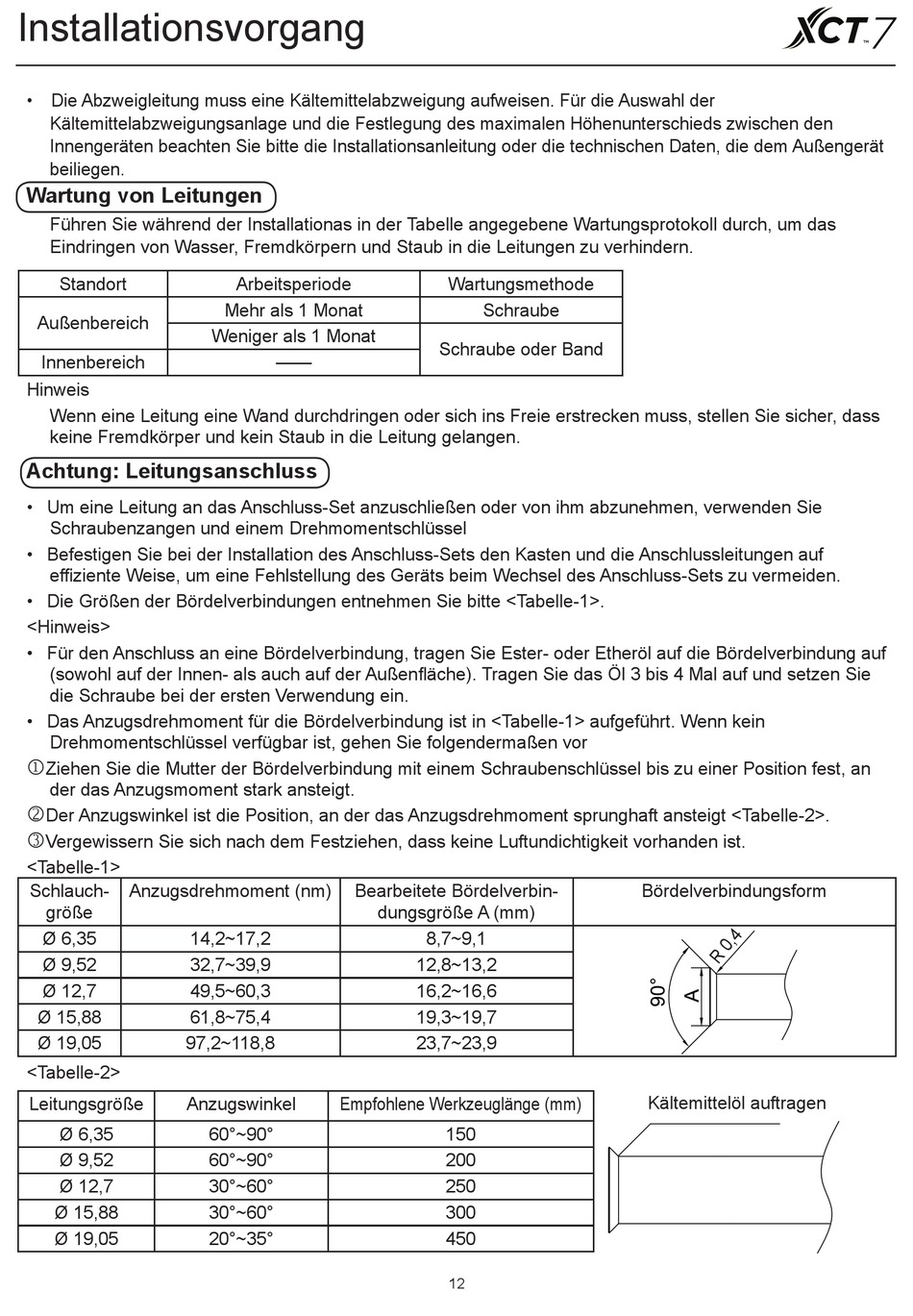

Installationsvorgang
• Die Abzweigleitung muss eine Kältemittelabzweigung aufweisen. Für die Auswahl der
Kältemittelabzweigungsanlage und die Festlegung des maximalen Höhenunterschieds zwischen den
Innengeräten beachten Sie bitte die Installationsanleitung oder die technischen Daten, die dem Außengerät
beiliegen.

Wartung von Leitungen

Führen Sie während der Installationas in der Tabelle angegebene Wartungsprotokoll durch, um das
Eindringen von Wasser, Fremdkörpern und Staub in die Leitungen zu verhindern.
Standort
Außenbereich
Innenbereich
Hinweis
Wenn eine Leitung eine Wand durchdringen oder sich ins Freie erstrecken muss, stellen Sie sicher, dass
keine Fremdkörper und kein Staub in die Leitung gelangen.

Achtung: Leitungsanschluss

• Um eine Leitung an das Anschluss-Set anzuschließen oder von ihm abzunehmen, verwenden Sie
Schraubenzangen und einem Drehmomentschlüssel
• Befestigen Sie bei der Installation des Anschluss-Sets den Kasten und die Anschlussleitungen auf
effiziente Weise, um eine Fehlstellung des Geräts beim Wechsel des Anschluss-Sets zu vermeiden.
• Die Größen der Bördelverbindungen entnehmen Sie bitte <Tabelle-1>.
<Hinweis>
• Für den Anschluss an eine Bördelverbindung, tragen Sie Ester- oder Etheröl auf die Bördelverbindung auf
(sowohl auf der Innen- als auch auf der Außenfläche). Tragen Sie das Öl 3 bis 4 Mal auf und setzen Sie
die Schraube bei der ersten Verwendung ein.
• Das Anzugsdrehmoment für die Bördelverbindung ist in <Tabelle-1> aufgeführt. Wenn kein
Drehmomentschlüssel verfügbar ist, gehen Sie folgendermaßen vor
 Ziehen Sie die Mutter der Bördelverbindung mit einem Schraubenschlüssel bis zu einer Position fest, an
der das Anzugsmoment stark ansteigt.
 Der Anzugswinkel ist die Position, an der das Anzugsdrehmoment sprunghaft ansteigt <Tabelle-2>.
Vergewissern Sie sich nach dem Festziehen, dass keine Luftundichtigkeit vorhanden ist.

<Tabelle-1>
Schlauch- Anzugsdrehmoment (nm)
größe
Ø 6,35 14,2~17,2
Ø 9,52 32,7~39,9
Ø 12,7 49,5~60,3
Ø 15,88 61,8~75,4
Ø 19,05 97,2~118,8
<Tabelle-2>
Leitungsgröße Anzugswinkel
Ø 6,35
Ø 9,52
Ø 12,7
Ø 15,88
Ø 19,05
Arbeitsperiode
Mehr als 1 Monat
Weniger als 1 Monat
——
Bearbeitete Bördelverbin-
dungsgröße A (mm)
Empfohlene Werkzeuglänge (mm)
60°~90°
60°~90°
30°~60°
30°~60°
20°~35°
Wartungsmethode
Schraube
Schraube oder Band
8,7~9,1
12,8~13,2
16,2~16,6
19,3~19,7
23,7~23,9
150
200
250
300
450
12
Bördelverbindungsform
Kältemittelöl auftragen
