Installationsvorgang

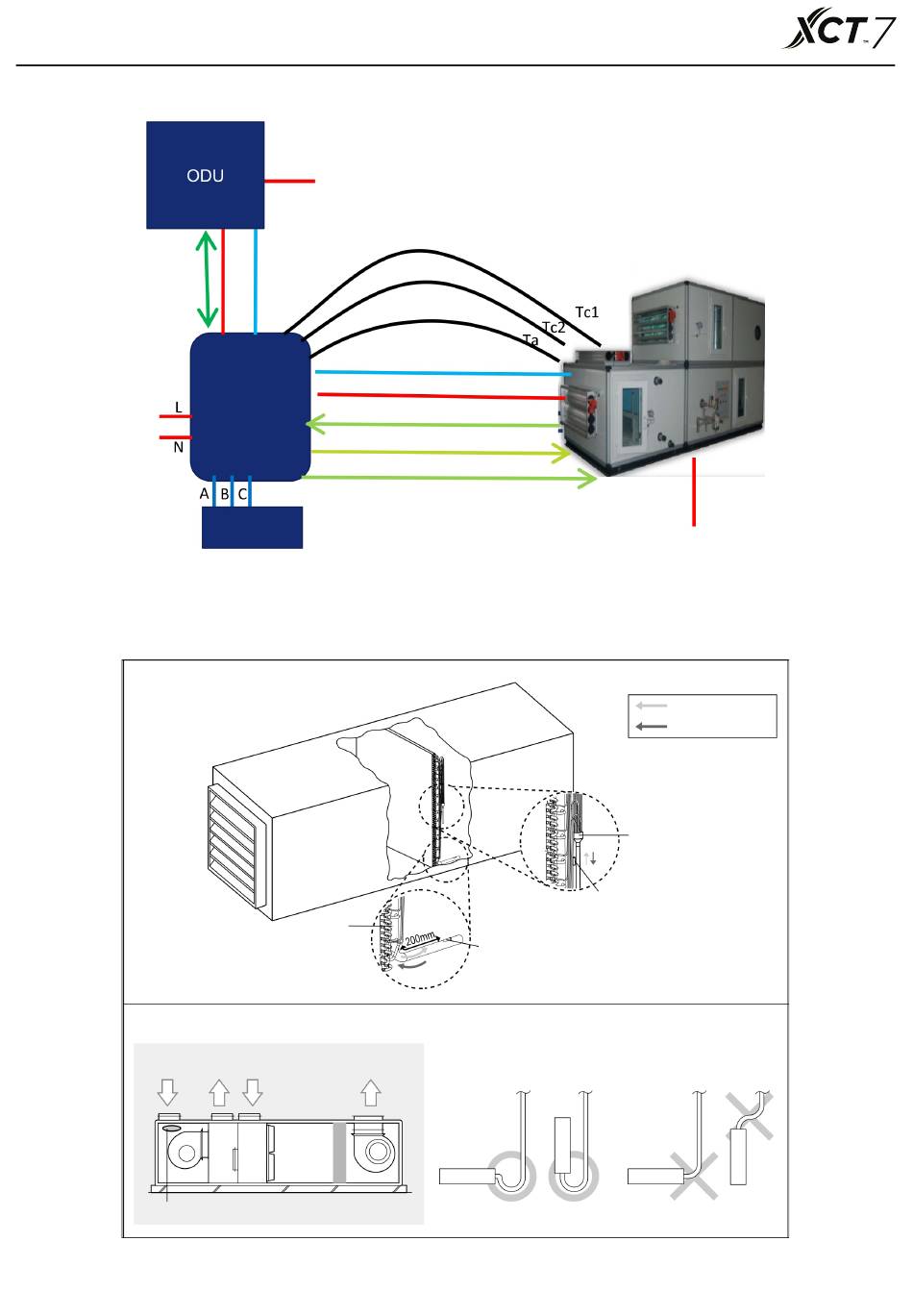

Installation des Sensors

Kommunikation
Leistung
(1) TC2-Sensor muss nach dem Verteiler, am kältesten Teil der Wärmetauscherleitung, angebracht warden
(2) TC1-Sensor muss ca. 200 mm hinter dem Sammler des AHU-Wärmetauschers installiert warden
(3)TC1/2-Sensor muss für eine optimale Systemleistung isoliert werden.
(4) Der Raumtemperatursensor muss dort installiert werden, wo die Raumluft eintritt.
IN/OUT-Sensorstandort auswählen
Beispiel für die Installation eines Raumtemperatursensors
Abluft
Rückluft
Position des Raumtemperatursensors
Leistung
Flüssigkeit
Gas
AHU
Anschluss-
Set
Controller
Sammler
Zuluft
Außenluft
Luft
Flüssigkeit
Gas
ein/aus
Lüfter
ein/aus
TC1-Sensor
14
Leistung
Kältemittelfluss
Kühlmodus
Heizmodus
Verteiler
TC2-Sensor
