Procédure d'installation

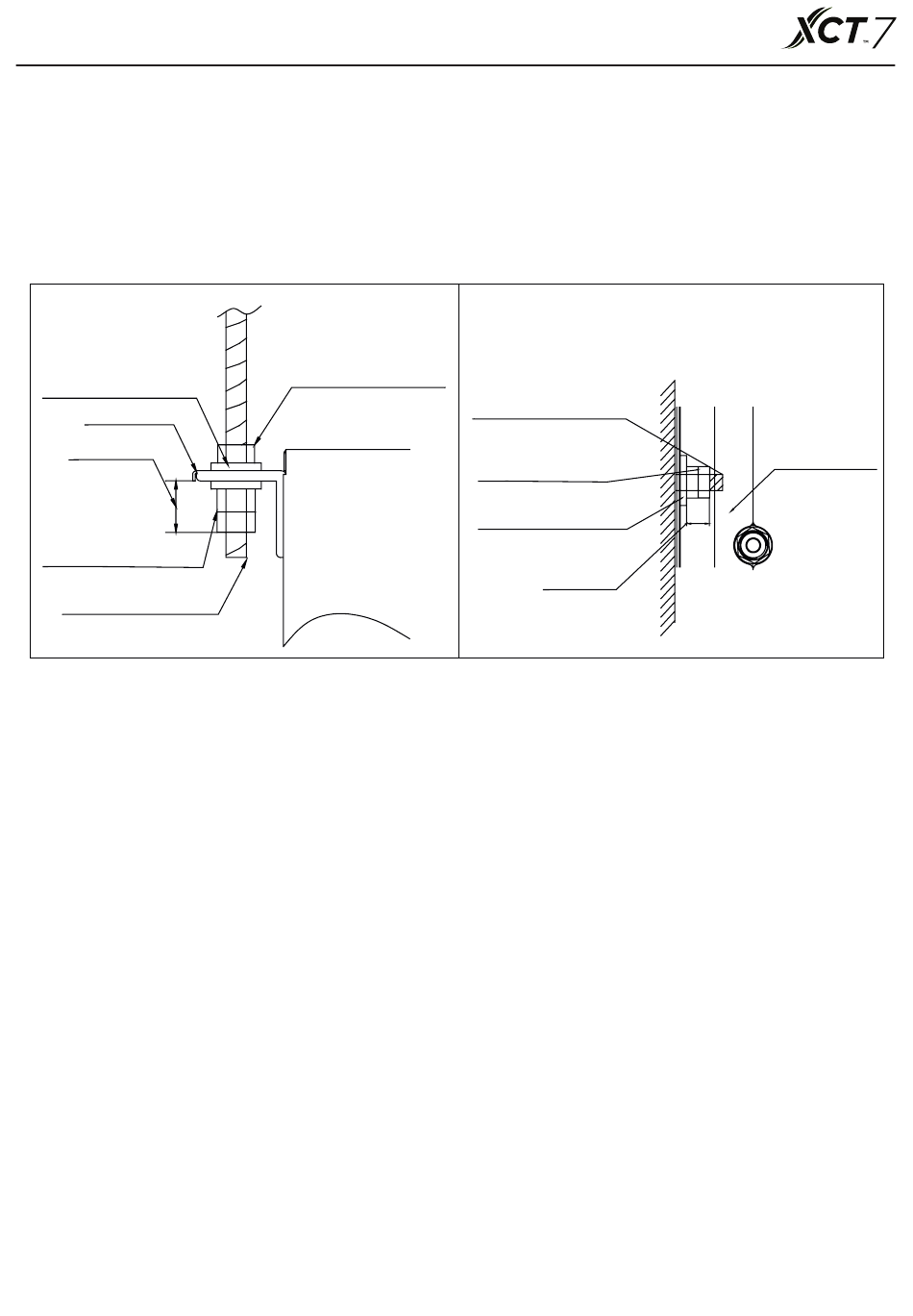

Installez les accessoires de fixation sur les tiges de suspension comme indiqué à la Fig. 2
Veillez à respecter les spécifications des produits à acheter sur place comme les écrous (3 pièces M8 ou
M10 pour chacune des 4 positions) et les bagues (1 pièce M8 avec diam. ext. de 24-28 mm et 1 M10 avec
diam. ext. 30-34 mm pour chacune des 4 positions) en dessous et au-dessus des accessoires de fixation.
<Remarque>
Vérifiez que la surface supérieure du produit est bien installée vers le haut (surface oblique sur la figure 2).
Dans le cas contraire, le fonctionnement de l'appareil sera moins efficace et plus bruyant.
Montage au
plafond
Bague
(fourni localement)
Accessoires
10-15 mm
Écrous doubles
(fourni localement)
Tige de
suspension
(fourni localement)
4. Installation des tuyaux de réfrigérant
• Pour plus d'informations sur le choix (i) des tuyaux entre l'unité extérieure et le Kit de raccordement, (ii)
des liaisons frigorifiques et (iii) des tuyaux entre les liaisons frigorifiques et les unités intérieures, consultez
les consignes d'installation et les données techniques fournies avec l'unité extérieure.
• Vérifiez que le fluide frigorigène est bien du R410A avant de procéder à l'installation. (dans le cas
contraire, l'appareil ne fonctionnera pas correctement)
• Isolez thermiquement les conduites de gaz et de liquide et les raccords entre ces tuyaux. L'absence
d'isolation thermique peut provoquer des fuites de liquide ou des jets de vapeur. L'isolant thermique doit
supporter des températures supérieures à 120 °C.
• Choisissez l'isolant thermique en fonction des conditions climatiques. Recommandations :
Pour une humidité relative (RH) de 75 % à 80 % à 30 °C : épaisseur supérieure à 15 mm.
Pour une humidité relative supérieure à 80 % à 30 °C : épaisseur supérieure à 20 mm.
L'épaisseur de l'isolant thermique doit être renforcée pour éviter la condensation. Consultez les
caractéristiques de l'équipement pour plus d'informations.
L'unité extérieure est remplie de réfrigérant en usine.
Écrou
(fourni localement)
Kit de
raccordement
Fig. 2
10
Montage mural
Tige de suspension
(fourni localement)
Écrous doubles
(fourni localement)
Bague
(fourni localement)
10-15 mm
Kit de
raccordement
