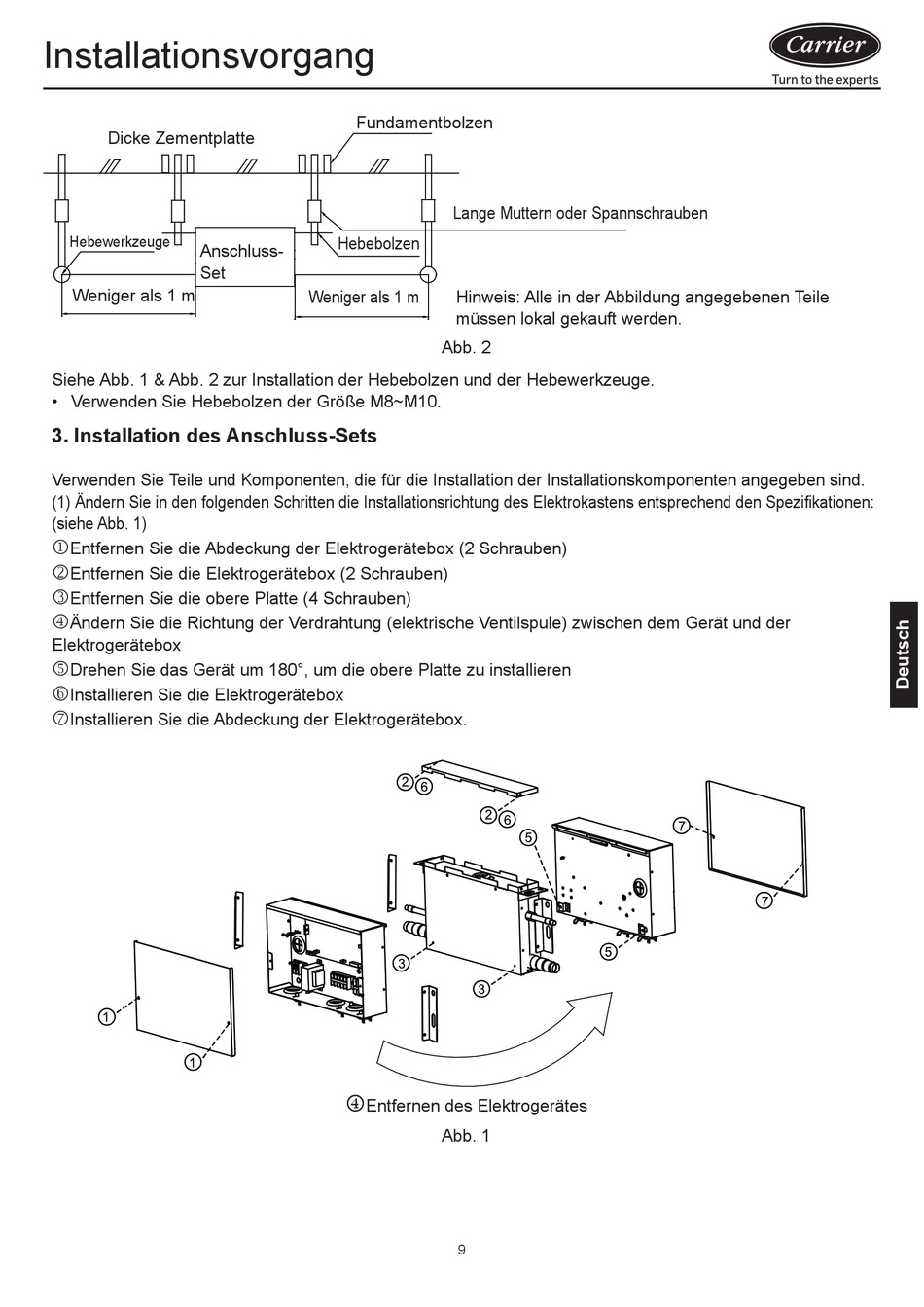

Installationsvorgang
Dicke Zementplatte
Hebewerkzeuge
Anschluss-
Set
Weniger als 1 m
Siehe Abb. 1 & Abb. 2 zur Installation der Hebebolzen und der Hebewerkzeuge.
• Verwenden Sie Hebebolzen der Größe M8~M10.

3. Installation des Anschluss-Sets

Verwenden Sie Teile und Komponenten, die für die Installation der Installationskomponenten angegeben sind.
(1) Ändern Sie in den folgenden Schritten die Installationsrichtung des Elektrokastens entsprechend den Spezifikationen:
(siehe Abb. 1)
Entfernen Sie die Abdeckung der Elektrogerätebox (2 Schrauben)

Entfernen Sie die Elektrogerätebox (2 Schrauben)

Entfernen Sie die obere Platte (4 Schrauben)

Ändern Sie die Richtung der Verdrahtung (elektrische Ventilspule) zwischen dem Gerät und der

Elektrogerätebox
Drehen Sie das Gerät um 180°, um die obere Platte zu installieren

Installieren Sie die Elektrogerätebox

Installieren Sie die Abdeckung der Elektrogerätebox.

Fundamentbolzen
Lange Muttern oder Spannschrauben
Hebebolzen
Weniger als 1 m Hinweis: Alle in der Abbildung angegebenen Teile
müssen lokal gekauft werden.
Abb. 2

Entfernen des Elektrogerätes
Abb. 1
9
