Cableado eléctrico
Conexión del cableado

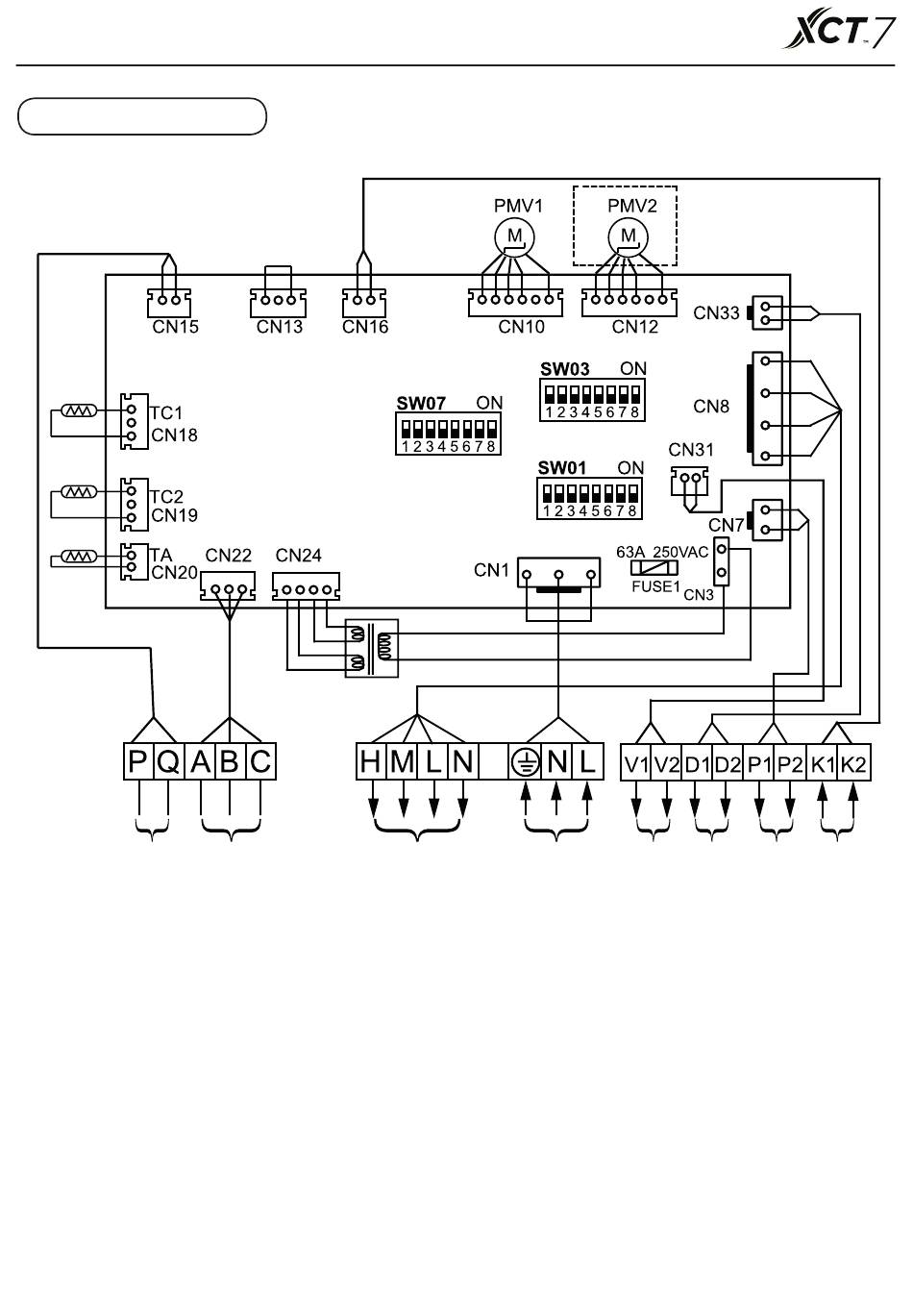

Consultar la ilustración siguiente: Diagrama de cableado eléctrico del juego de conexión
Unidad
exterior
(1) Conexión de la línea de comunicación
Extraer la tapa de la caja eléctrica de la caja de válvulas. Introducir las líneas de comunicación de las unidades de
interior y de exterior través de los orificios de la parte inferior derecha de la caja eléctrica y prensarlas en el bloque de
morsettieras de comunicación. Luego fijar los cables conductores con tenazas de engarzar para evitar que la línea de
comunicación caiga debido a una fuerza externa.
(2) Conexión de la línea de alimentación y de la toma a tierra:
Extraer la tapa de la caja eléctrica del juego de conexión. Introducir las líneas de alimentación a través de los
orificios de la parte inferior derecha de la caja eléctrica y prensarlas en el bloque de morsettieras de comunicación.
Luego, fijar las líneas de alimentación con una tenaza engarzadora para evitar que se desconecten por efecto
de una fuerza externa.
1) No hacer un tendido conjunto de las líneas de comunicación y las líneas de alimentación. De otro modo, podría
haber mal funcionamiento o alteraciones eléctricas.
2) Asegúrese que los cables de toma a tierra estén bien prensados. De otro modo, la toma a tierra será inefectiva.
Controlador
ventilador CA 220V
Velocidad de Entrada de
alimentación 220V
20
Salida CD Salida Salida
12V Contacto CD 220V
en seco
Entrada
ON/ OFF
