Installationsvorgang
<Hinweis>
• Ein zu starkes Anziehen führt zu Rissen an der Bördelverbindung und Kältemittelaustritt.

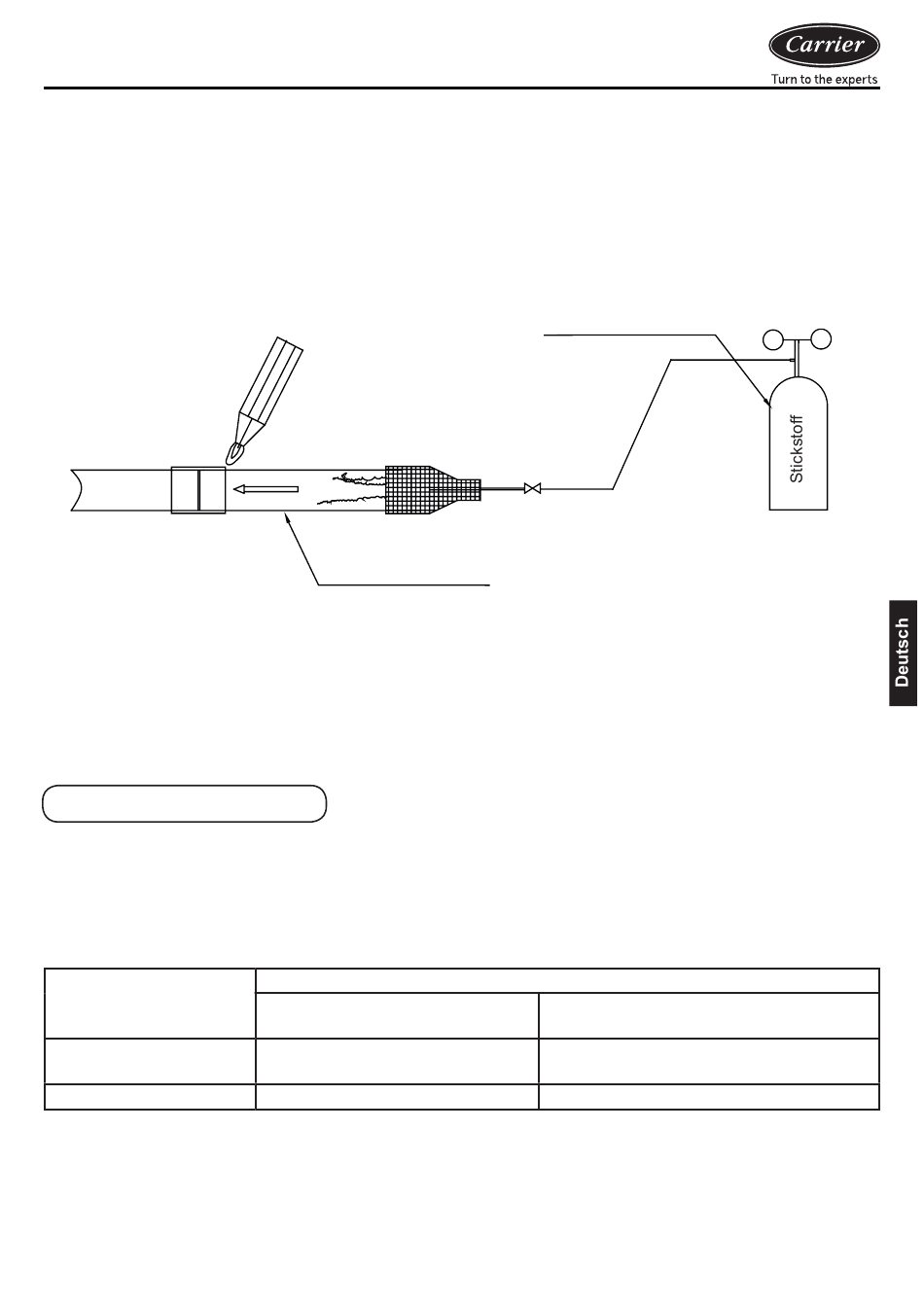

• Zum Schweißen der Kältemittelleitung verwenden Sie bitte Stickstoff zum Austausch (*1) oder lassen Sie
Stickstoff (*2) durch die Kältemittelleitung strömen, während Sie die Leitungen schweißen. Verwenden Sie
außerdem die Bördelverbindung oder den Flansch, um das Innengerät mit dem Anschluss-Set zu verbinden.
(*1) Die Stickstoffersatzmethode wird in der Arbeitsanleitung für das Multisplit-System erläutert.
(*2) Wenn Stickstoff fließt und gleichzeitig geschweißt wird, verwenden Sie das Druckreduzierventil.
Ein Druck von ca. 0,02 MPa (0,2 kg/cm² mit leichtem Luftzug) ist normalerweise angemessen.
<Hinweis>
• Verwenden Sie beim Schweißen von Leitungen keine Antioxidantien, da deren Rückstände zu
Verstopfungen in der Leitung und Fehlfunktionen der Komponenten führen können.
• Verwenden Sie außerdem kein Flussmittel beim Schweißen von Leitungen. Wenn das Flussmittel
ein Chlorprodukt ist, korrodiert es das Rohr; wenn es Fluor enthält, verursacht es sogar schädliche
Auswirkungen im Kältemittelsystem, wie z. B. eine Verschlechterung des Kältemittelöls. Bitte verwenden
Sie auch kein Phosphor-Kupfer als Schweißmaterial (BCup-2).
Auswahl der Leitungsmaße
Wählen Sie die Abmessungen der Kältemittelabzweigungen zwischen den Außengeräten und dem
Anschluss-Set und zwischen dem Anschluss-Set und den Innengeräten gemäß den Spezifikationen der
Betriebs- & Installationsanleitung der Außengeräte und Innengeräte.
Abmessungen (mm) der Anschlussleitung der Ventilbox
Modell
40VA010T7FAQEE
40VA020T7FAQEE
Binden
Schweißnaht
Stickstoff
Kältemittelleitung
Gasleitung / anpassbare Abmes-
sungen
Ø 25,4 / Ø 22,22 oder Ø 19,05
Ø 28,58 / Ø 25,4 oder Ø 22,22
Stickstoffzylinder
Abmessung (Außendurchmesser)
Flüssigkeitsleitung / anpassbare Abmes-
13
sungen
Ø 9,52 / Ø 12,7
Ø 9,52 / Ø 12,7
