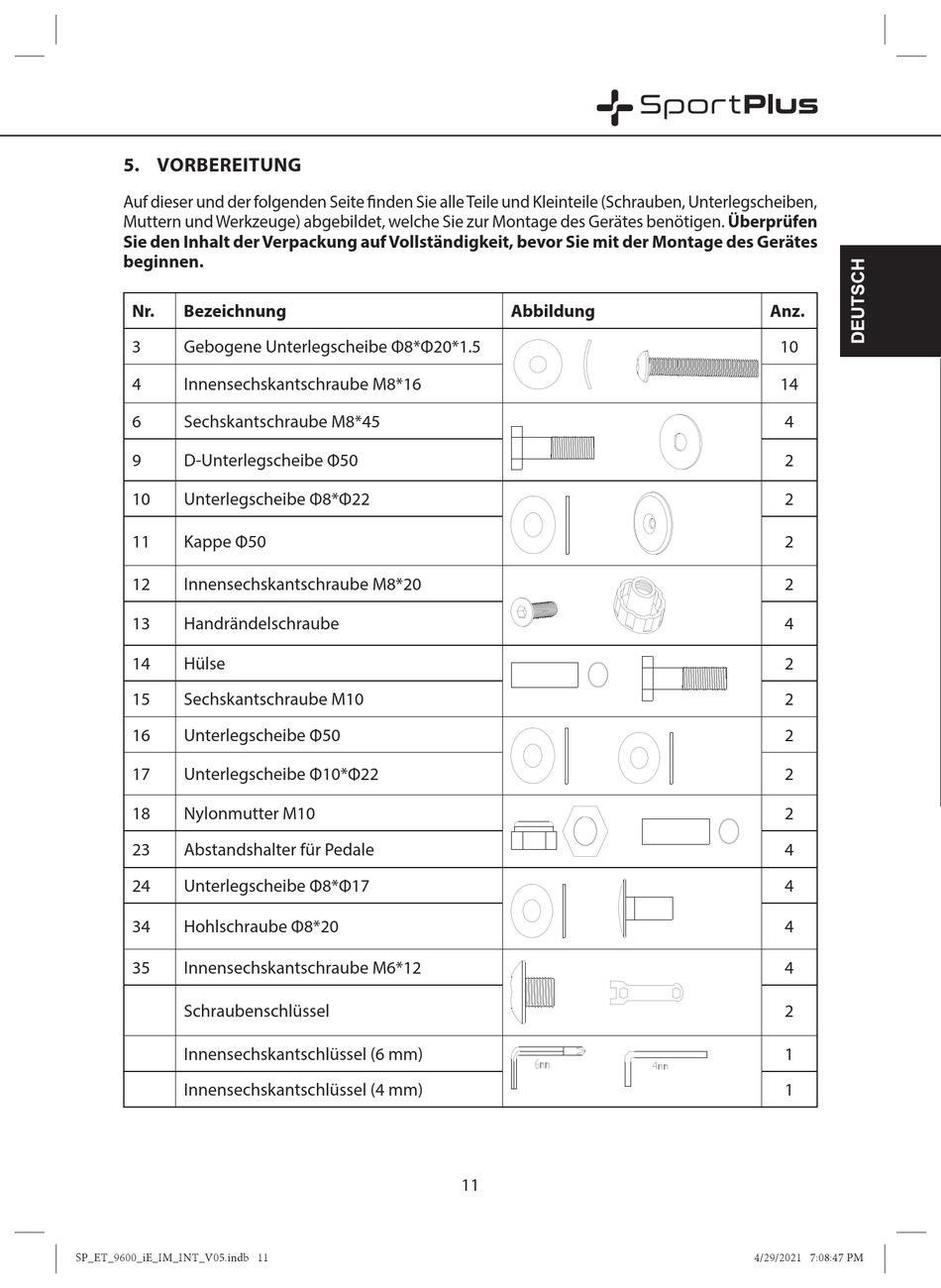

5. VORBEREITUNG

Auf dieser und der folgenden Seite fi nden Sie alle Teile und Kleinteile (Schrauben, Unterlegscheiben,
Muttern und Werkzeuge) abgebildet, welche Sie zur Montage des Gerätes benötigen. Überprüfen
Sie den Inhalt der Verpackung auf Vollständigkeit, bevor Sie mit der Montage des Gerätes
beginnen.
Nr. Bezeichnung
3 Gebogene Unterlegscheibe Ф8*Ф20*1.5
4 Innensechskantschraube M8*16
6 Sechskantschraube M8*45
9 D-Unterlegscheibe Φ50
10 Unterlegscheibe Ф8*Ф22
11 Kappe Φ50
12 Innensechskantschraube M8*20
13 Handrändelschraube
14 Hülse
15 Sechskantschraube M10
16 Unterlegscheibe Φ50
17 Unterlegscheibe Φ10*Φ22
18 Nylonmutter M10
23 Abstandshalter für Pedale
24 Unterlegscheibe Φ8*Φ17
34 Hohlschraube Ф8*20
35 Innensechskantschraube M6*12
Schraubenschlüssel
Innensechskantschlüssel (6 mm)
Innensechskantschlüssel (4 mm)
SP_ET_9600_iE_IM_INT_V05.indb 11
Abbildung
11
Anz.
10
14
4
2
2
2
2
4
2
2
2
2
2
4
4
4
4
2
1
1
