sportplus SP-ET-9600-iE Bedienungsanleitung Seite 151

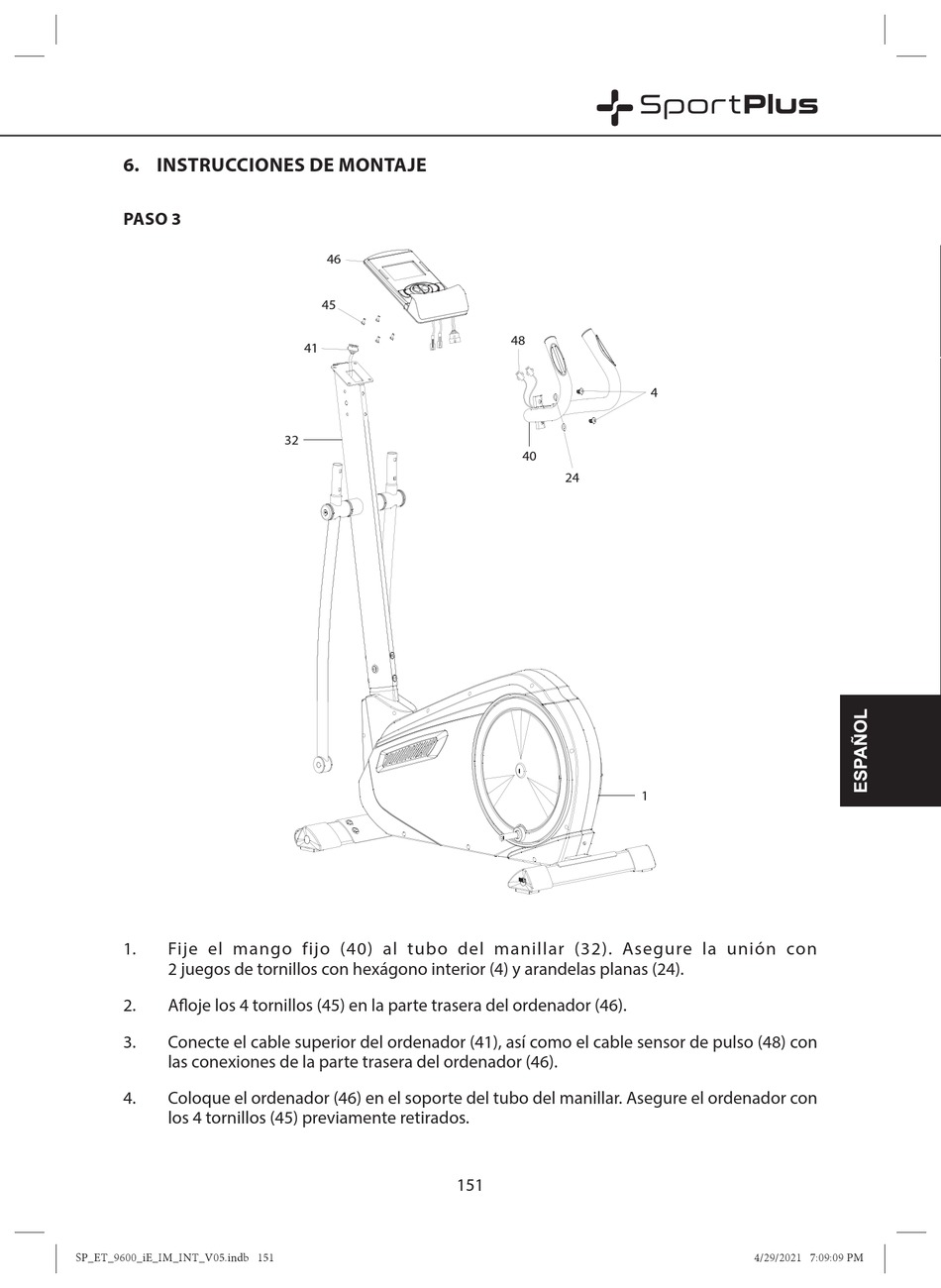

6. INSTRUCCIONES DE MONTAJE
PASO 3
1. Fije el mango fijo (40) al tubo del manillar (32). Asegure la unión con
2 juegos de tornillos con hexágono interior (4) y arandelas planas (24).
2. Afl oje los 4 tornillos (45) en la parte trasera del ordenador (46).
3. Conecte el cable superior del ordenador (41), así como el cable sensor de pulso (48) con
las conexiones de la parte trasera del ordenador (46).
4. Coloque el ordenador (46) en el soporte del tubo del manillar. Asegure el ordenador con
los 4 tornillos (45) previamente retirados.
SP_ET_9600_iE_IM_INT_V05.indb 151
46
45
41
32
151
48
4
40
24
1
4/29/2021 7:09:09 PM
