sportplus SP-ET-9600-iE Bedienungsanleitung Seite 14

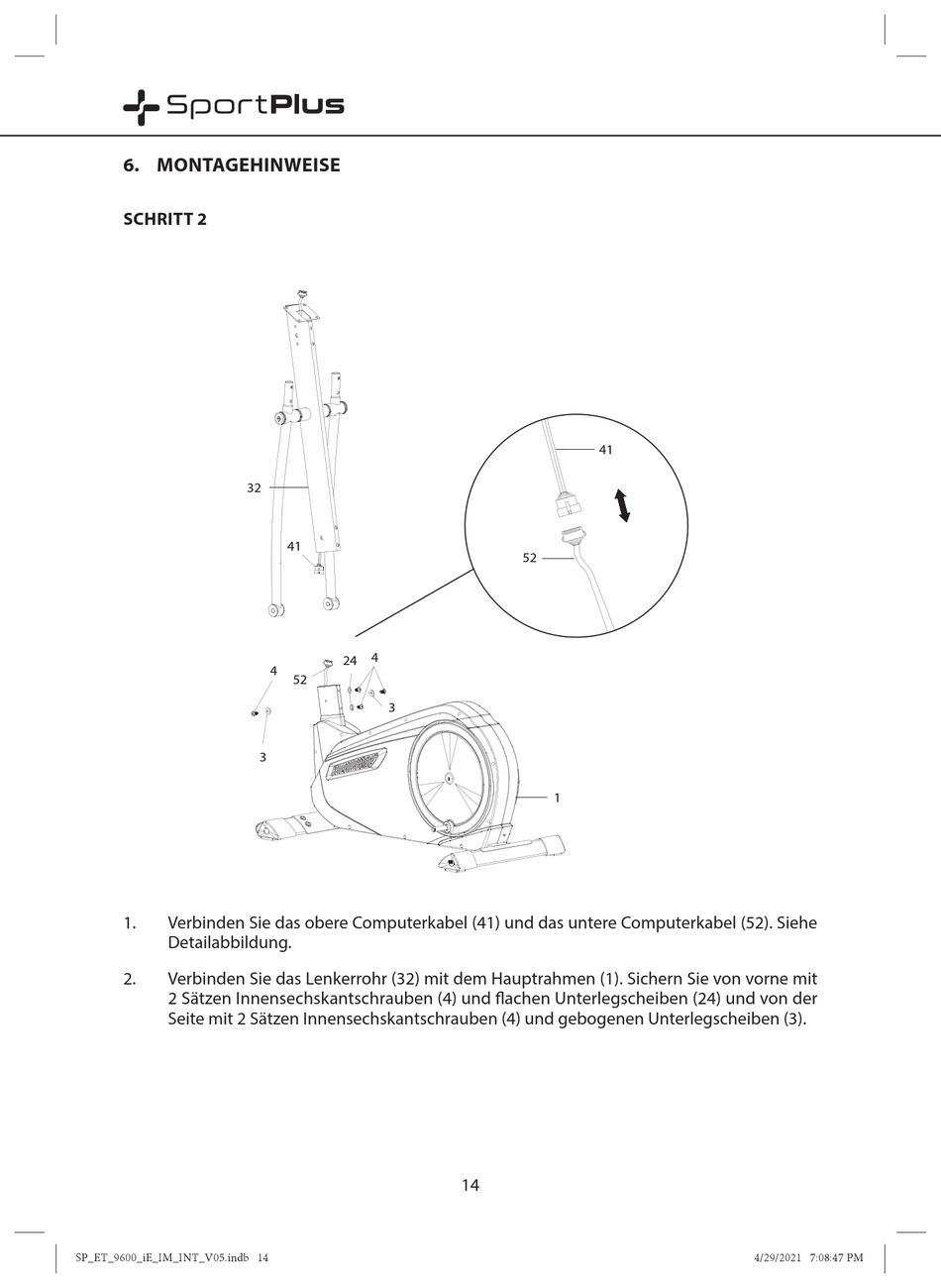

6. MONTAGEHINWEISE
SCHRITT 2
32
1. Verbinden Sie das obere Computerkabel (41) und das untere Computerkabel (52). Siehe
Detailabbildung.
2. Verbinden Sie das Lenkerrohr (32) mit dem Hauptrahmen (1). Sichern Sie von vorne mit
2 Sätzen Innensechskantschrauben (4) und fl achen Unterlegscheiben (24) und von der
Seite mit 2 Sätzen Innensechskantschrauben (4) und gebogenen Unterlegscheiben (3).
SP_ET_9600_iE_IM_INT_V05.indb 14
41
4
24
4
52
3
3
41
52
1
14
