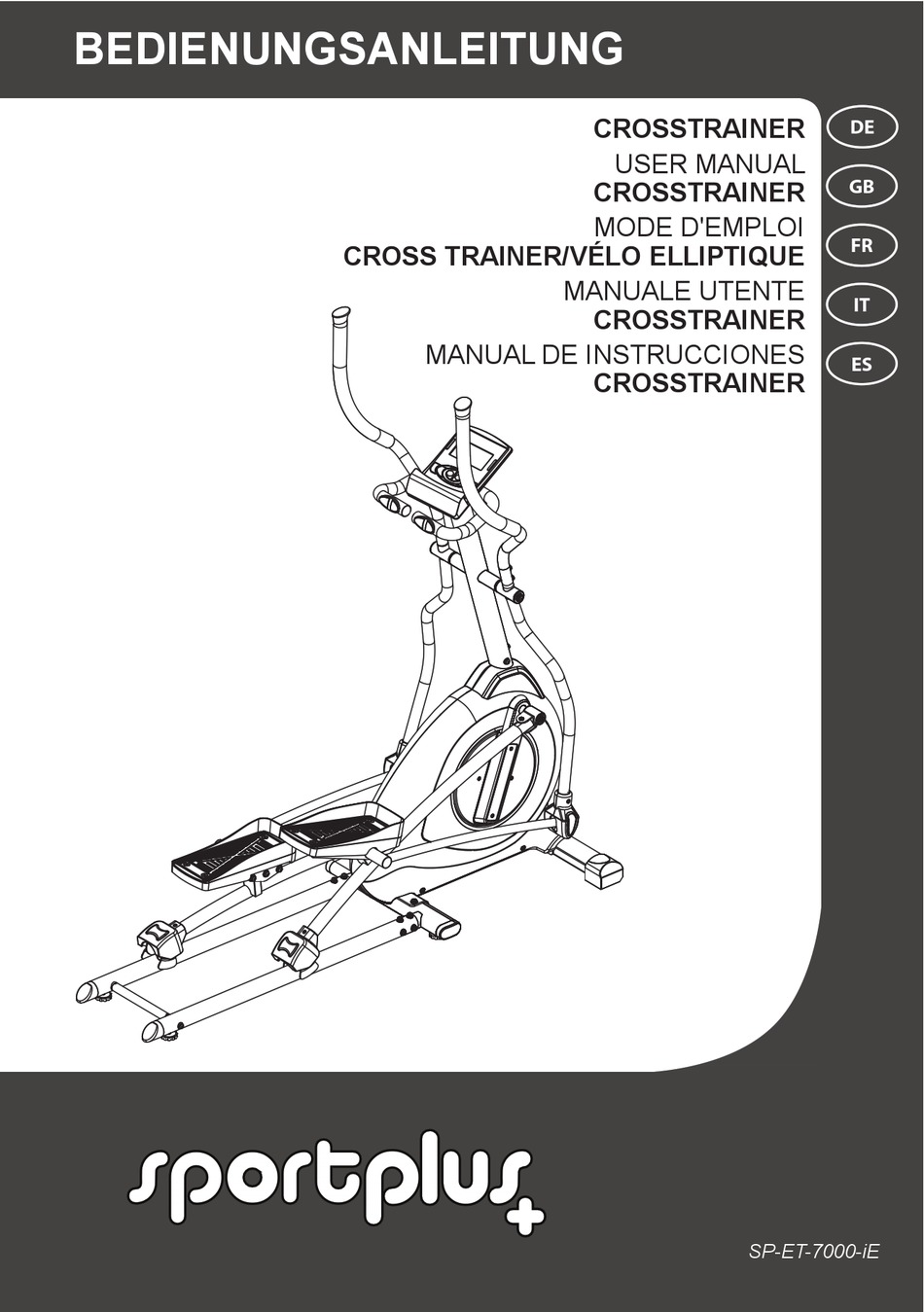

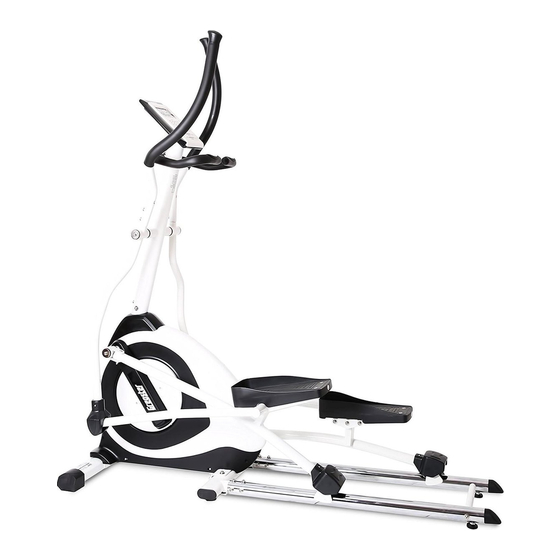

- Seite 1 !"#$"%&%'()%*"$+&%' ,-.((+-)$%"- +,-.#")/+)0 ,-.((+-)$%"- "12-#23-"401! ,-.((/+-)$%"-012*./"**$3+$4&" ")/+)0-#+5-/5- ,-.((+-)$%"- ")/+)0#2-#!/,5.+66!1/-, ,-.((+-)$%"- !"#$%#&'''#($...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrte Kundin, sehr geehrter Kunde, Wir gratulieren Ihnen zu Ihrem neuen SportPlus Produkt und sind überzeugt, dass Sie mit diesem Produkt zufrieden sein werden. Um eine stets optimale Funktion und Leistungsbereitschaft Ihres Produktes zu gewährleisten, haben wir eine Bitte an Sie: •... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE VERWENDUNGSZWECK • Das Produkt ist für die Nutzung im privaten Bereich konzipiert und nicht für medizinische, therapeutische oder gewerbliche Zwecke geeignet. • Das höchstzulässige Gewicht auf diesem Produkt beträgt • Prüfen Sie vor dem Anschluss an die Netzversorgung, ob Stromart und Netzspannung mit den Angaben auf dem Typenschild übereinstimmen. -
Seite 4: Gefahr Für Kinder
GEFAHR FÜR KINDER • Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie Batterien deshalb für Kinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden. • Kinder erkennen nicht die Gefahr, die von diesem Produkt ausgehen kann. Halten Sie Kinder daher fern von diesem Produkt. - Seite 5 HINWEISE ZUR MONTAGE • Die Montage des Produkts muss sorgfältig und von einer erwachsenen Person vorgenommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch versierten Person in Anspruch. • Bevor Sie mit dem Zusammenbau des Produkts beginnen, lesen Sie die Aufbauschritte sorgfältig durch und sehen Sie sich die Bauzeichnung an.
-
Seite 6: Teileliste
3. TEILELISTE Beschreibung Anz. Beschreibung Anz. Oberes Pedalrohr, links Abdeckkappe, rechts Oberes Pedalrohr, rechts Kunststoffabdeckung Innensechskantschraube Schraube M8x55 mm Oberes Computerkabel Unterlegscheibe Computer Vorderer Stabilisator Schaumstoffgriff Rundkopfschraube M5x15 Selbstsichernde Schraube Schraube M5x15 Abdeckkappe (Griff ) Unterlegscheibe (C-förmig) Handpulskabel Unterlegscheibe Selbstsichernde Feder Innensechskantschraube M8x20... - Seite 7 3. TEILELISTE Beschreibung Anz. Beschreibung Anz. Kurbel Unterlegscheibe Runde Abdeckung Buchse Schraube M5x15 Mutter M10 Schraube M5x12 Buchse Verbindungshebel (50 mm) Distanzstück Kettenabdeckung Unterlegscheibe Selbstsichernde Schraube Abdeckung M4.5x25 Innensechskantschrauben Verbindungshebel (90 mm) M8x70 Kettenabdeckung Einstellbares Rad Innensechskantschraube M8x20 Abdeckkappe, hinten Pedal, links Verbindungsrohr Pedal, recht...
- Seite 8 3. TEILELISTE BEFESTIGUNGSMITTEL Die unten beschriebenen Teile werden für die Montage dieses Geräts benötigt. Überprüfen Sie das Befestigungsmittel-Set bitte vor der Montage auf Vollständigkeit. Weitere Befestigungsmittel sind direkt in den Schraublöchern des Artikels vormontiert und müssen bei den jeweiligen Aufbauschritten gelöst werden. Innensechskantschraube M8x20 (17) Innensechskantschraube M8x20 (9) Federscheibe (20)
-
Seite 9: Explosionszeichnung
4. EXPLOSIONSZEICHNUNG... -
Seite 10: Montagehinweise
5. MONTAGEHINWEISE Entnehmen Sie alle Teile vorsichtig aus der Verpackung und legen Sie diese auf eine flache Oberfläche. Benutzen Sie dabei eine schützende Bodenunterlage. Der Zusammenbau der Einzelteile sollte von Personen durchgeführt werden! Überprüfen Sie vor dem Zusammenbau anhand der Teileliste die Vollständigkeit der gelieferten Einzelteile. - Seite 11 5. MONTAGEHINWEISE SCHRITT 2: Stecken Sie die Abdeckkappe (32) auf das Stützrohr (49). Verbinden Sie die Computerkabel (3, 48). Führen Sie das überschüssige Kabel in das Innere der Vorderstange des Stützrohrs (49) ein. Hinweis: Wir empfehlen den Aufbau dieses Geräts durch Personen.
- Seite 12 5. MONTAGEHINWEISE SCHRITT 3: Stecken Sie den Schwenkaufnehmer (14) in das Stützrohr (49) ein. Befestigen Sie die unteren Schwenkstangen R/L) auf der linken Achse der Vorder- stange (22). Sichern Sie mit Sätzen Innensechskantschrauben (9), gebogenen Unterleg- scheiben (16) und Federscheiben (20). Drehen Sie nun die Innensechskantschrauben (9) fest. Achtung! Folgende Hinweise bei der Montage der Schwenkstangen R/L) dringend beachten: •...
- Seite 13 5. MONTAGEHINWEISE SCHRITT 4: Befestigen Sie die Pedalrohre L/R) an der linken bzw. rechten Kurbel (59). Sichern Sie mit Sätzen Innensechskantschrauben (9), gebogenen Unterlegscheiben (16) und Federscheiben (20). Setzen Sie die Abdeckkappen (92) auf. Sichern Sie mit Rundkopfschrauben (36). Platzieren Sie die die Pedalrohre L/R) neben den unteren Rohren (104).
- Seite 14 5. MONTAGEHINWEISE SCHRITT 5: " 34 17 1.+2. Verbinden Sie die Pedalstangen L/R) an den unteren Pedalrohren R/L). Für diese Verbindung benötigen Sie an der linken und an der rechten Seite jeweils Montageplatte (102). Sichern Sie mit Sätzen Innensechskantschrauben (68), Unterlegscheiben (53, 112) und Muttern (75) [Detailzeichnung 1/2].
- Seite 15 5. MONTAGEHINWEISE SCHRITT 6: Montieren Sie die Pedale L/R) an den Pedalstangen L/R). Sichern Sie mit Innensechskantschrauben (66).
- Seite 16 5. MONTAGEHINWEISE SCHRITT 7: Lösen Sie die Schrauben (2) von der Rückseite des Computers (4). Verbinden Sie die Computerkabel (3, 4). Führen Sie das überschüssige Kabel in das Innere des Stützrohrs (49) ein. Befestigen Sie den Computer mit den zuvor gelösten Schrauben (2) an der Computer- Halterung des Stützrohrs (49).
-
Seite 17: Bedienung Des Computers
6. BEDIENUNG DES COMPUTERS DOWN BODY START PULSE ENTER RECOVERY STOP TASTEN/ANSCHLÜSSE FUNKTION Taste START/STOP • Schnellstart-Funktion zum Start des Computers ohne Programm-auswahl im manuellen Betrieb. • Beenden des Trainingsmodus. • Training starten. Taste UP • Erhöhung des Widerstandes während des Trainings. •... -
Seite 18: Schnellstart
6. BEDIENUNG DES COMPUTERS STEUERUNG ÜBER CARDIOFIT APP • Sie können den Computer über Bluetooth® mit Ihrem Smartphone / Tablet verbinden. Hierzu laden Sie bitte die APP „Cardiofit“ über den Play Store bei Android bzw. über den App Store bei iOS herunter. WICHTIGE ANZEIGEN AUF DEM COMPUTER TIME Zeigt die Trainingszeit in Minuten und Sekunden. -
Seite 19: Programmauswahl Und Einstellungen
6. BEDIENUNG DES COMPUTERS PROGRAMME VOREINGESTELLTE PROGRAMME Programme sind voreingestellte Programme. • Sie können mit verschiedenen Widerstandsstufen in verschiedenen Intervallen trainieren, wie auf der folgenden Seite grafisch dargestellt. PROGRAMME VOREINGESTELLTE PROGRAMME Programme sind voreingestellte Programme. • Sie können mit verschiedenen Widerstandsstufen in verschiedenen Intervallen trainieren, wie auf der folgenden Seite grafisch dargestellt. - Seite 20 6. BEDIENUNG DES COMPUTERS PROGRAMME NUTZERPROGRAMME Programme sind selbst einstellbare Nutzer Programme. • Sie können die Werte für Zeit, Distanz, Kalorien eingeben und die Widerstandsstufe in Säulen einstellen. Die Werte und Profile werden nach dem Einstellen gespeichert und können wieder aufgerufen werden. •...
-
Seite 21: HerzfrequenzProgramme
6. BEDIENUNG DES COMPUTERS PROGRAMME HERZFREQUENZPROGRAMME Programme sind Herzfrequenz-kontrollierte Programme und Programm das Ziel-Herzfrequenz-Programm. • In diesen Programmen passt der Computer die Widerstandsstufe an die gemessene Herzfrequenz an. • Wenn die gemessene Herzfrequenz niedriger als die Ziel-Herzfrequenz ist, dann wird die Widerstandsstufe alle Sekunden erhöht. -
Seite 22: Übersicht Der DisplayAnzeigen
6. BEDIENUNG DES COMPUTERS PROGRAMME HERZFREQUENZPROGRAMME ÜBERSICHT DER DISPLAYANZEIGEN P18–55 ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! P19– ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! P20–... -
Seite 23: WattProgramm
6. BEDIENUNG DES COMPUTERS PROGRAMME WATTPROGRAMM In Programm ist die Widerstandsstufe während des Trainings nicht einstellbar, sondern wird vom Computer automatisch an die Geschwindigkeit angepasst. Wird die Geschwindigkeit reduziert, erhöht sich die Widerstandsstufe automatisch; Wird die Geschwindigkeit erhöht, dann reduziert sich die Widerstandsstufe entsprechend. - Seite 24 6. BEDIENUNG DES COMPUTERS PROGRAMME KÖRPERFETTTESTPROGRAMM Programm ist ein Spezialprogramm, welches ein spezifisches Belastungsprofil entsprechend der Körperfett-Werte des Nutzers ermittelt. Wählen Sie mit den Tasten UP/DOWN das Programm aus und bestätigen Sie die Auswahl mit der Taste ENTER. Geben Sie mit den Tasten UP/DOWN nacheinander die Werte für Grösse, Gewicht, Geschlecht (1-männlich,0-weiblich) und Alter ein.
-
Seite 25: Fehlermeldungen
6. BEDIENUNG DES COMPUTERS FEHLERMELDUNGEN Anzeige Ursache (ERROR 1) Der Computer erhält kein Positionssignal von dem Stellmotor (67) oder der Bewegungsablauf des Motors ist blockiert. • Kontrollieren Sie die Verkabelung des Produktes auf eventuelle Beschädigung oder Quetschung. • Kontrollieren Sie den Arbeitsweg der Bremse auf eine eventuelle Blockade. -
Seite 26: Problembehandlung
7. PROBLEMBEHANDLUNG Problem Lösung Keine Bildschirmanzeige Prüfen Sie die Netzstromverbindung. Überprüfen Sie die Kabel, die zu dem Computer führen. Fehlerhafte Bildschirmanzeige Prüfen Sie die Netzstromverbindung. Puls wird nicht angezeigt Kontrollieren Sie die Kabelverbindung zur Griffstange (Anzeige „P“ im Display). Feuchten Sie Ihre Handflächen etwas an und umfassen Sie die Kontakte mit gleichmäßiger Kraft - Die Pulsmessung über Pulsanzeige ungenau. -
Seite 27: Service Und Ersatzteile
Im Falle eventueller Mängel am Produkt wenden Sie sich bitte direkt an unser Serviceteam. Zu diesem Zweck empfehlen wir Ihnen, den Kaufbeleg sorgfältig aufzubewahren. Für Fragen zum Aufbau und zur Anwendung Ihres SportPlus Produkts sowie zur Ersatzteil bestellung steht Ihnen unser Serviceteam selbstverständlich auch jederzeit zur Verfügung. -
Seite 28: Gewährleistungen
11. GEWÄHRLEISTUNGEN SportPlus versichert, dass das Produkt, auf das sich die Gewährleistung bezieht, aus qualitativ hochwertigen Materialien hergestellt und mit äußerster Sorgfalt überprüft wurde. Sollten sich dennoch bei normaler Verwendung und Wartung innerhalb der hiernach genannten Gewährleistungsfrist Defekte ergeben, Wenden Sie sich bitte an unser Service-Team. - Seite 29 9-.:1;-0&#/12-<'' =>3'?@A'>@'B'5C@'C36'D'EF ?G"#1&2"/-H'I-H#2-#JK'(-H%.L;0H7-*M0.-2'H12N':&2'O0.-)'P-/-Q&2"2*1-#-.'R'O0.-)' P-/-Q&2:-.#."7'"*0L2717SA TBU"1/<'' H-.:1;-VH%&.#%/$HS&.7 WX!<'' 0##%<RRYYYSH%&.#%/$HS&.7 !" 9-.:1;-0&#/12-<' =>>'B'4@E'EZC'>>ZF' ?["//';0".7-H'N-%-2N'&2'8&$.'%0&2-';&)%"28'R'8&$.'%0&2-';&2#.";#SA TBU"1/<'' H-.:1;-VH%&.#%/$HS&.7 WX!<'' 0##%<RRYYYSH%&.#%/$HS&.7 %& 9-.:1;-'0&#/12-'<' ' =EE'B'Z56'E6Z'>3E'' ?!-H'Q."1H'N\"%%-/'N]%-2N-2#'N-':&#.-'&%]."#-$.'R':&#.-'"*&22-)-2#'#]/]%0&21^$-SA _N.-HH-']/-;#.&21^$-'<' H-.:1;-VH%&.#%/$HS&.7 91#-'O2#-.2-#'<' 0##%<RRYYYSH%&.#%/$HS&.7 !12-"'N1.-##"'%-.'' /`"HH1H#-2J"<'' =E3'B'@63'>C@'Z>F3 ?!-'#".1QQ-'N1';01")"#"'N1%-2N&2&'N"/'%.&%.1&'7-H#&.-'#-/-Q&21;&'R';&2#."##&'N1'#-/-Q&21"SA TB)"1/<'' H-.:1;-VH%&.#%/$HS&.7 WX!<'' 0##%<RRYYYSH%&.#%/$HS&.7 !a2-"'#-/-Qb21;"<'' ' =E>'B'3E4'4@>'@>C ?!"H'#"H"H'N-'//")"N"'H-.c2'H$Q."7"N&H'%&.'H$';&)%"da"'#-/-Qb21;"'R'H$';&2#."#&'N-'#-/]Q&2&SA [&..-&'-/-;#.b21;&<'' H-.:1;-VH%&.#%/$HS&.7 WX!<'' 0##%<RRYYYSH%&.#%/$HS&.7 !"#$%&'()*+ ,"#-./&&0"12'3...
