6. MONTAGEHINWEISE

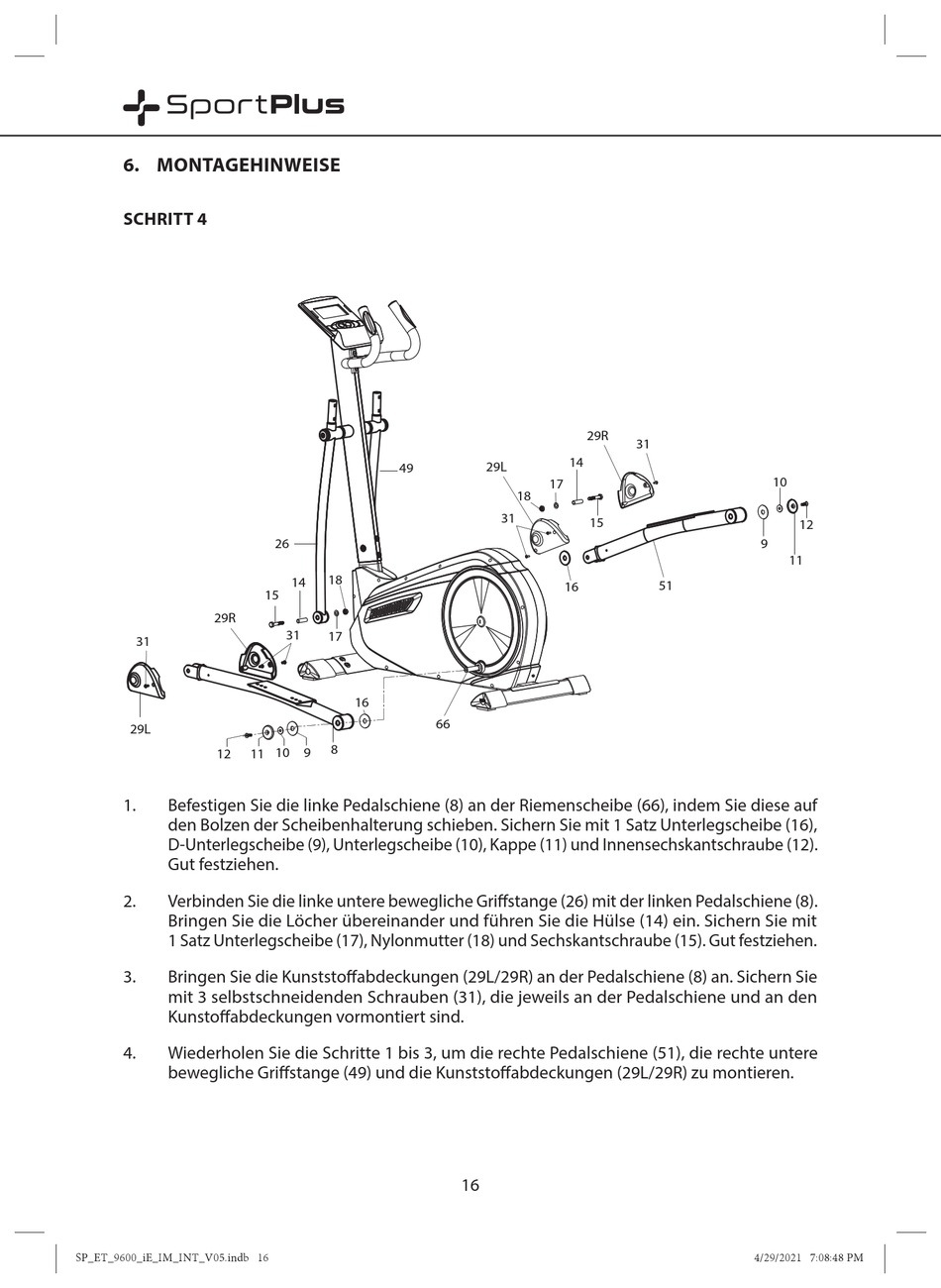

SCHRITT 4
29R
31
29L
11 10
12
1. Befestigen Sie die linke Pedalschiene (8) an der Riemenscheibe (66), indem Sie diese auf
den Bolzen der Scheibenhalterung schieben. Sichern Sie mit 1 Satz Unterlegscheibe (16),
D-Unterlegscheibe (9), Unterlegscheibe (10), Kappe (11) und Innensechskantschraube (12).
Gut festziehen.
2. Verbinden Sie die linke untere bewegliche Griff stange (26) mit der linken Pedalschiene (8).
Bringen Sie die Löcher übereinander und führen Sie die Hülse (14) ein. Sichern Sie mit
1 Satz Unterlegscheibe (17), Nylonmutter (18) und Sechskantschraube (15). Gut festziehen.
3. Bringen Sie die Kunststoff abdeckungen (29L/29R) an der Pedalschiene (8) an. Sichern Sie
mit 3 selbstschneidenden Schrauben (31), die jeweils an der Pedalschiene und an den
Kunstoff abdeckungen vormontiert sind.
4. Wiederholen Sie die Schritte 1 bis 3, um die rechte Pedalschiene (51), die rechte untere
bewegliche Griff stange (49) und die Kunststoff abdeckungen (29L/29R) zu montieren.
SP_ET_9600_iE_IM_INT_V05.indb 16
49
26
18
14
15
31
17
16
66
8
9
29R
31
14
29L
17
18
31
15
16
16
10
12
9
11
51
