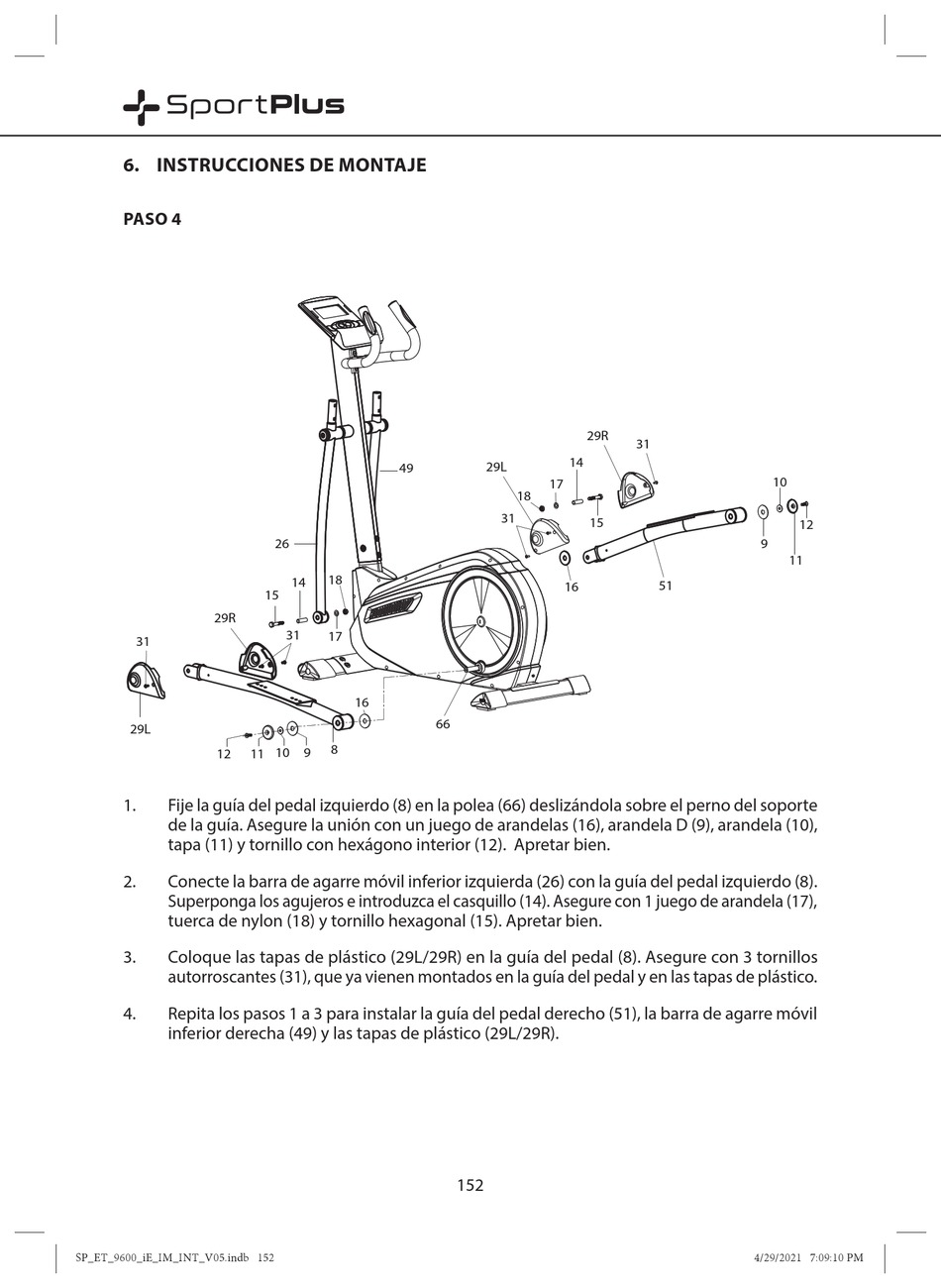

6. INSTRUCCIONES DE MONTAJE
PASO 4
29R
31
29L
11 10
12
1. Fije la guía del pedal izquierdo (8) en la polea (66) deslizándola sobre el perno del soporte
de la guía. Asegure la unión con un juego de arandelas (16), arandela D (9), arandela (10),
tapa (11) y tornillo con hexágono interior (12). Apretar bien.
2. Conecte la barra de agarre móvil inferior izquierda (26) con la guía del pedal izquierdo (8).
Superponga los agujeros e introduzca el casquillo (14). Asegure con 1 juego de arandela (17),
tuerca de nylon (18) y tornillo hexagonal (15). Apretar bien.
3. Coloque las tapas de plástico (29L/29R) en la guía del pedal (8). Asegure con 3 tornillos
autorroscantes (31), que ya vienen montados en la guía del pedal y en las tapas de plástico.
4. Repita los pasos 1 a 3 para instalar la guía del pedal derecho (51), la barra de agarre móvil
inferior derecha (49) y las tapas de plástico (29L/29R).
SP_ET_9600_iE_IM_INT_V05.indb 152
49
26
18
14
15
31
17
16
66
8
9
29R
14
29L
17
18
31
15
16
152
31
10
12
9
11
51
