5. VORBEREITUNG

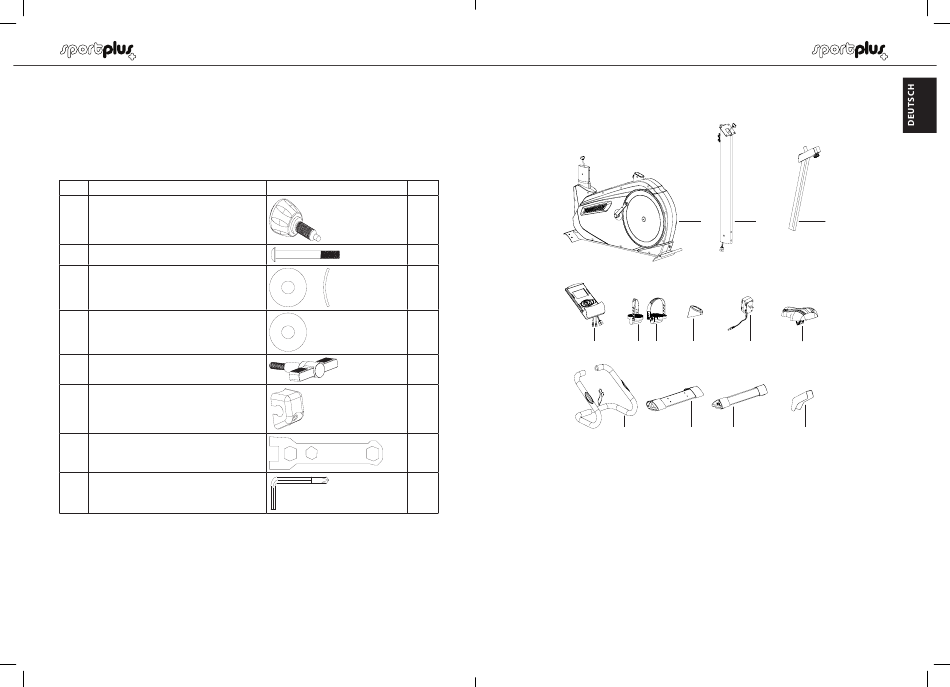

Auf dieser und der folgenden Seite finden Sie alle Teile und Kleinteile (Schrauben, Unterlegscheiben,
Muttern und Werkzeuge) abgebildet, welche Sie zur Montage des Gerätes benötigen. Überprüfen
Sie den Inhalt der Verpackung auf Vollständigkeit, bevor Sie mit der Montage des Gerätes
beginnen.
Nr. Bezeichnung
11 Handschraube für Sattelhöhenverstellung
15 Innensechskantschraube M8*16
16 Gebogene Unterlegscheibe Φ10* Φ22
18 Unterlegscheibe Φ8*Φ17
21 T-Griff-Lenkerverschlussschraube
37 Lenkerstangen-Abdeckung
Schraubenschlüssel
Innensechskantschlüssel (6 mm)
SP-HT-9600-iE-IM-INT-V04.indb 8-9
Abbildung Anz.
1
12
10
4
4
1
1
1
8
5. VORBEREITUNG
6 9 10 38
5 2
Nr. Bezeichnung Anz. Nr. Bezeichnung
1 Hauptrahmen 1 9
2 Standfuß (vorne) 1 10
3 Standfuß (hinten) 1 11
4 Lenkerrohr 1 12
5 Griffstange 1 12
6 Computer 1 38
7 Sattelstütze 1 74
8 Sattel 1
1 7
4
74 8
3 12
Anz.
Linke Pedale 1
Rechte Pedale 1
Handschraube für Sattelhöhenverstellung 1
Abdeckung für Sattelgleitrohr 1
Abdeckung für Sattelgleitrohr 1
Abdeckung Sattelrohr, Unten 1
Netzadapter 1
9
