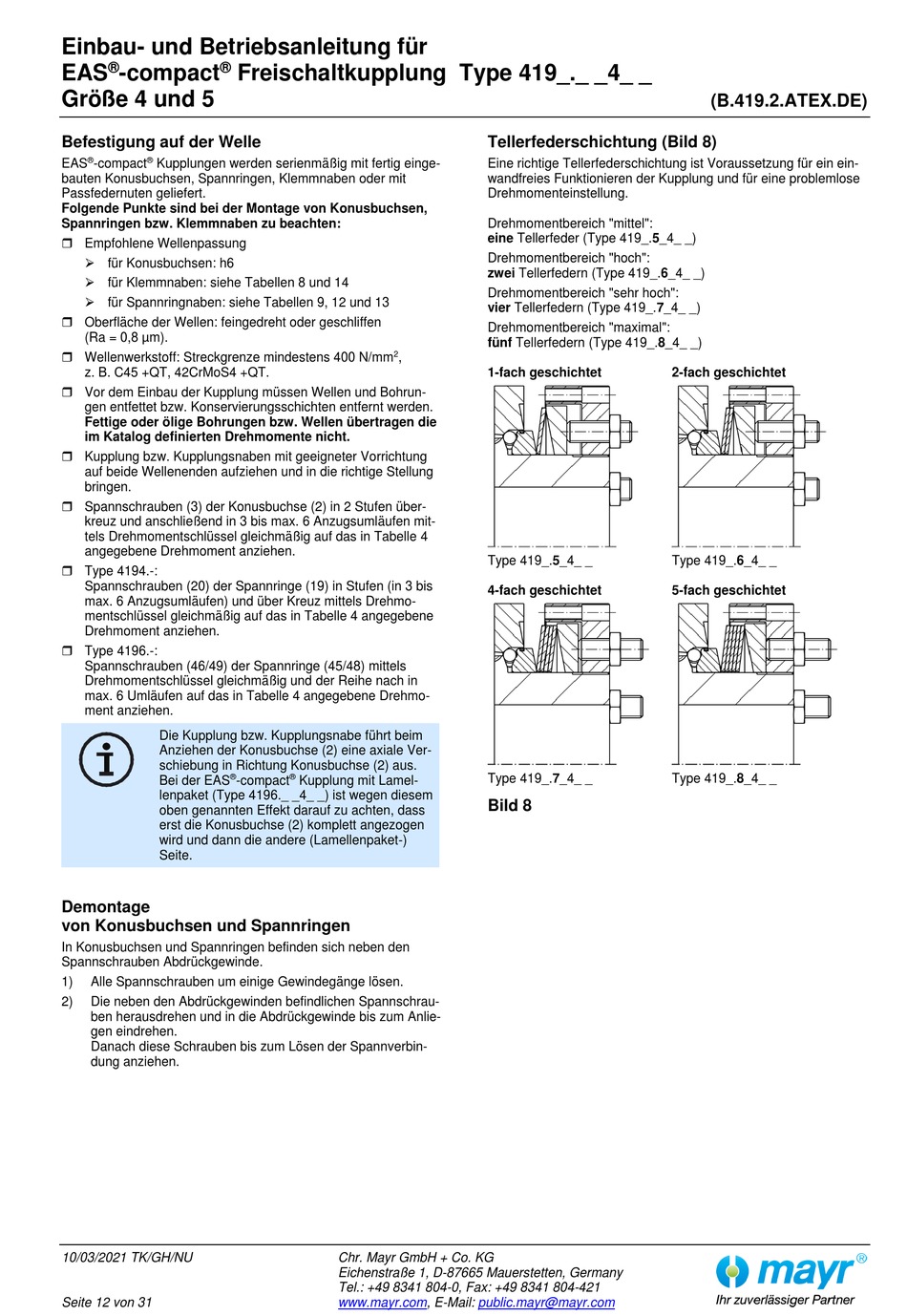

Einbau- und Betriebsanleitung für
® ®
EAS -compact
Größe 4 und 5

Befestigung auf der Welle

® ®
EAS -compact Kupplungen werden serienmäßig mit fertig einge-
bauten Konusbuchsen, Spannringen, Klemmnaben oder mit
Passfedernuten geliefert.
Folgende Punkte sind bei der Montage von Konusbuchsen,
Spannringen bzw. Klemmnaben zu beachten:
 Empfohlene Wellenpassung
 für Konusbuchsen: h6
 für Klemmnaben: siehe Tabellen 8 und 14
 für Spannringnaben: siehe Tabellen 9, 12 und 13
 Oberfläche der Wellen: feingedreht oder geschliffen
(Ra = 0,8 µm).
 Wellenwerkstoff: Streckgrenze mindestens 400 N/mm
z. B. C45 +QT, 42CrMoS4 +QT.
 Vor dem Einbau der Kupplung müssen Wellen und Bohrun-
gen entfettet bzw. Konservierungsschichten entfernt werden.
Fettige oder ölige Bohrungen bzw. Wellen übertragen die
im Katalog definierten Drehmomente nicht.
 Kupplung bzw. Kupplungsnaben mit geeigneter Vorrichtung
auf beide Wellenenden aufziehen und in die richtige Stellung
bringen.
 Spannschrauben (3) der Konusbuchse (2) in 2 Stufen über-
kreuz und anschließend in 3 bis max. 6 Anzugsumläufen mit-
tels Drehmomentschlüssel gleichmäßig auf das in Tabelle 4
angegebene Drehmoment anziehen.
 Type 4194.-:
Spannschrauben (20) der Spannringe (19) in Stufen (in 3 bis
max. 6 Anzugsumläufen) und über Kreuz mittels Drehmo-
mentschlüssel gleichmäßig auf das in Tabelle 4 angegebene
Drehmoment anziehen.
 Type 4196.-:
Spannschrauben (46/49) der Spannringe (45/48) mittels
Drehmomentschlüssel gleichmäßig und der Reihe nach in
max. 6 Umläufen auf das in Tabelle 4 angegebene Drehmo-
ment anziehen.
Die Kupplung bzw. Kupplungsnabe führt beim
Anziehen der Konusbuchse (2) eine axiale Ver-
schiebung in Richtung Konusbuchse (2) aus.
®
Bei der EAS
lenpaket (Type 4196._ _4_ _) ist wegen diesem
oben genannten Effekt darauf zu achten, dass
erst die Konusbuchse (2) komplett angezogen
wird und dann die andere (Lamellenpaket-)
Seite.
Demontage
von Konusbuchsen und Spannringen
In Konusbuchsen und Spannringen befinden sich neben den
Spannschrauben Abdrückgewinde.
1) Alle Spannschrauben um einige Gewindegänge lösen.
2) Die neben den Abdrückgewinden befindlichen Spannschrau-
ben herausdrehen und in die Abdrückgewinde bis zum Anlie-
gen eindrehen.
Danach diese Schrauben bis zum Lösen der Spannverbin-
dung anziehen.
10/03/2021 TK/GH/NU
Seite 12 von 31
Freischaltkupplung Type 419_._ _4_ _
2
,
®
-compact Kupplung mit Lamel-
Chr. Mayr GmbH + Co. KG
Eichenstraße 1, D-87665 Mauerstetten, Germany
Tel.: +49 8341 804-0, Fax: +49 8341 804-421
www.mayr.com, E-Mail:

Tellerfederschichtung (Bild 8)

Eine richtige Tellerfederschichtung ist Voraussetzung für ein ein-
wandfreies Funktionieren der Kupplung und für eine problemlose
Drehmomenteinstellung.
Drehmomentbereich "mittel":
eine Tellerfeder (Type 419_.5_4_ _)
Drehmomentbereich "hoch":
zwei Tellerfedern (Type 419_.6_4_ _)
Drehmomentbereich "sehr hoch":
vier Tellerfedern (Type 419_.7_4_ _)
Drehmomentbereich "maximal":
fünf Tellerfedern (Type 419_.8_4_ _)
1-fach geschichtet
Type 419_.5_4_ _
4-fach geschichtet
Type 419_.7_4_ _
Bild 8
public.mayr@mayr.com
(B.419.2.ATEX.DE)
2-fach geschichtet
Type 419_.6_4_ _
5-fach geschichtet
Type 419_.8_4_ _
