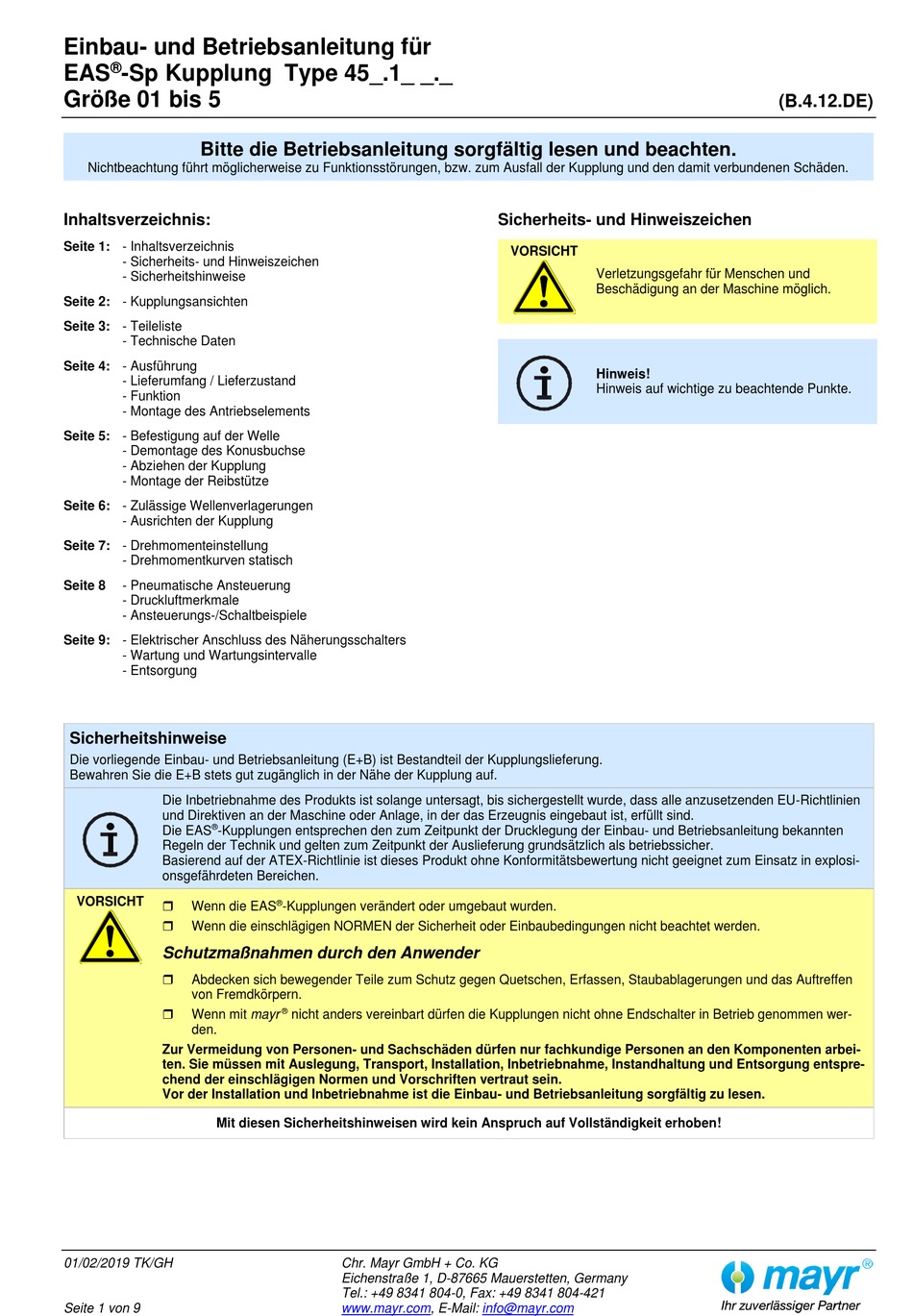

Einbau- und Betriebsanleitung für
®
EAS -Sp Kupplung Type 45_.1_ _._
Größe 01 bis 5
Bitte die Betriebsanleitung sorgfältig lesen und beachten.
Nichtbeachtung führt möglicherweise zu Funktionsstörungen, bzw. zum Ausfall der Kupplung und den damit verbundenen Schäden.
Inhaltsverzeichnis:
Seite 1: - Inhaltsverzeichnis
- Sicherheits- und Hinweiszeichen
- Sicherheitshinweise
Seite 2: - Kupplungsansichten
Seite 3: - Teileliste
- Technische Daten
Seite 4: - Ausführung
- Lieferumfang / Lieferzustand
- Funktion
- Montage des Antriebselements
Seite 5: - Befestigung auf der Welle
- Demontage des Konusbuchse
- Abziehen der Kupplung
- Montage der Reibstütze
Seite 6: - Zulässige Wellenverlagerungen
- Ausrichten der Kupplung
Seite 7: - Drehmomenteinstellung
- Drehmomentkurven statisch
Seite 8 - Pneumatische Ansteuerung
- Druckluftmerkmale
- Ansteuerungs-/Schaltbeispiele
Seite 9: - Elektrischer Anschluss des Näherungsschalters
- Wartung und Wartungsintervalle
- Entsorgung
Sicherheitshinweise
Die vorliegende Einbau- und Betriebsanleitung (E+B) ist Bestandteil der Kupplungslieferung.
Bewahren Sie die E+B stets gut zugänglich in der Nähe der Kupplung auf.
Die Inbetriebnahme des Produkts ist solange untersagt, bis sichergestellt wurde, dass alle anzusetzenden EU-Richtlinien
und Direktiven an der Maschine oder Anlage, in der das Erzeugnis eingebaut ist, erfüllt sind.
®
Die EAS -Kupplungen entsprechen den zum Zeitpunkt der Drucklegung der Einbau- und Betriebsanleitung bekannten
Regeln der Technik und gelten zum Zeitpunkt der Auslieferung grundsätzlich als betriebssicher.
Basierend auf der ATEX-Richtlinie ist dieses Produkt ohne Konformitätsbewertung nicht geeignet zum Einsatz in explosi-
onsgefährdeten Bereichen.
VORSICHT

Wenn die EAS

Wenn die einschlägigen NORMEN der Sicherheit oder Einbaubedingungen nicht beachtet werden.
Schutzmaßnahmen durch den Anwender

Abdecken sich bewegender Teile zum Schutz gegen Quetschen, Erfassen, Staubablagerungen und das Auftreffen
von Fremdkörpern.

Wenn mit mayr
den.
Zur Vermeidung von Personen- und Sachschäden dürfen nur fachkundige Personen an den Komponenten arbei-
ten. Sie müssen mit Auslegung, Transport, Installation, Inbetriebnahme, Instandhaltung und Entsorgung entspre-
chend der einschlägigen Normen und Vorschriften vertraut sein.
Vor der Installation und Inbetriebnahme ist die Einbau- und Betriebsanleitung sorgfältig zu lesen.
Mit diesen Sicherheitshinweisen wird kein Anspruch auf Vollständigkeit erhoben!
01/02/2019 TK/GH
Seite 1 von 9
®
-Kupplungen verändert oder umgebaut wurden.
®
nicht anders vereinbart dürfen die Kupplungen nicht ohne Endschalter in Betrieb genommen wer-
Chr. Mayr GmbH + Co. KG
Eichenstraße 1, D-87665 Mauerstetten, Germany
Tel.: +49 8341 804-0, Fax: +49 8341 804-421
www.mayr.com, E-Mail:
Sicherheits- und Hinweiszeichen
VORSICHT
Verletzungsgefahr für Menschen und
Beschädigung an der Maschine möglich.
Hinweis!
Hinweis auf wichtige zu beachtende Punkte.
