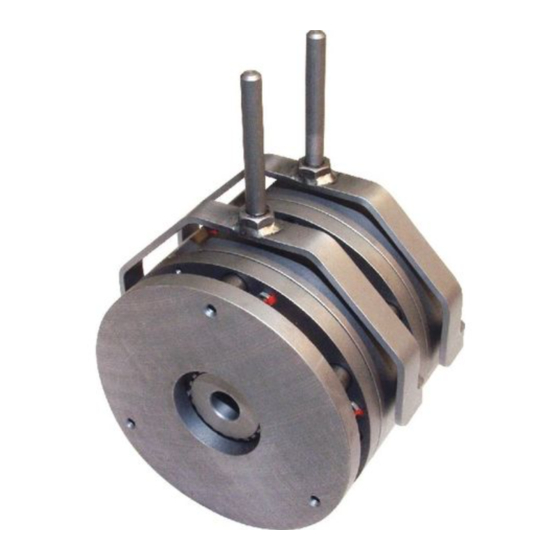

Mayr ROBA-stop-silenzio Typ 896 Einbau- Und Bedienungsanleitung

Einbau- und Betriebsanleitung
®
für ROBA-stop
Größe 4 - 1800
Bitte die Betriebsanleitung sorgfältig lesen und beachten!
Nichtbeachtung kann zu tödlichen Unfällen, Funktionsstörungen, Bremsenausfall und Schäden an anderen Bauteilen führen.
Die vorliegende Einbau- und Betriebsanleitung (E+B) ist Bestandteil der Bremsenlieferung.

Inhaltsverzeichnis:

Seite 1: - Inhaltsverzeichnis
- Hinweise zu EU-Richtlinien
Seite 2: - Sicherheits- und Hinweiszeichen
- TÜV-Zulassungen
- Sicherheitshinweise
Seite 3: - Sicherheitshinweise
Seite 4: - Sicherheitshinweise
Seite 5: - Bremsenansichten
Seite 6: - Teileliste
- Technische Daten
- Tabelle 1: Technische Daten (größenabhängig)
- Hinweis für Einzelbremsen
Seite 7: - 1. Ausführung
- 2. Funktionsbeschreibung
- 3. Lieferumfang / Lieferzustand
- 4. Anwendung
- 5. Montagebedingungen
Seite 8: - 6. Montage
- Tabelle 2: Rotordicke, Luftspalte,
Schrauben Pos. 8 / 8.1 / 12
- 7. Bremsenprüfung
- Prüfen Zweikreisbremsfunktion
Seite 9: - 8. Handlüftung (Größe 4 bis 500)
- Montage Handlüftung
- Tabelle 3: Einstellmaß und Handlüftkraft
- 9. Handlüftung (Größe 800 bis 1800)
- 10. Geräuschdämpfung
Hinweis zur Konformitätserklärung
Für das Produkt (elektromagnetische Federdruckbremse) wurde eine Konformitätsbewertung im Sinne der EG-Richtlinie
Niederspannung 2006/95/EG durchgeführt. Die Konformitätserklärung ist in einem eigenständigen Dokument schriftlich
fixiert und kann bei Bedarf angefordert werden.
Hinweis zur EMV-Richtlinie (2004/108/EG)
Das Produkt kann im Sinne der EMV-Richtlinie nicht eigenständig betrieben werden.
Bremsen sind zudem aufgrund ihrer passiven Beschaffenheit im Sinne der EMV unkritische Betriebsmittel.
Erst nach Einbindung des Produkts in ein Gesamtsystem kann dieses bezüglich der EMV bewertet werden.
Bei elektronischen Betriebsmitteln wurde die Bewertung für das einzelne Produkt unter Laborbedingungen, jedoch nicht
im Gesamtsystem nachgewiesen.
Hinweis zur Maschinenrichtlinie (2006/42/EG)
Das Produkt ist eine Komponente für den Einbau in Maschinen nach der Maschinenrichtlinie 2006/42/EG.
In Zusammenhang mit anderen Elementen können die Bremsen sicherheitsgerichtete Anwendungen erfüllen.
Art und Umfang der notwendigen Maßnahmen ergeben sich aus der Risikoanalyse der Maschine. Die Bremse ist dann
Bestandteil der Maschine und der Maschinenhersteller bewertet die Konformität der Sicherheitseinrichtung zur Richtlinie.
Die Inbetriebnahme des Produkts ist solange untersagt, bis sichergestellt wurde, dass die Maschine den Bestimmungen
der Richtlinie entspricht.
Hinweis zur ATEX-Richtlinie
Das Produkt ist ohne diese Konformitätsbewertung nicht geeignet zum Einsatz in explosionsgefährdeten Bereichen.
Für den Einsatz dieses Produktes in explosionsgefährdeten Bereichen muss eine Klassifizierung und Kennzeichnung
nach Richtlinie 94/9/EG vorgenommen werden.
02/12/2010/TK/K/AM/GC
Seite 1 von 16
®
-silenzio Type 896._ _ _._ _
Bewahren Sie die E+B stets gut zugänglich in der Nähe der Bremse auf.
Seite 10: - 11. Option Einhandlüftung
- Zusätzliche Teile zur Standardhandlüftung
- Montage Einhandlüftung
- Tabelle 4: Anzugsmomente Schraube Pos. 6.7
Seite 11: - 12. Abweichungen bei Ausführung als Einzelbremse
Seite 12: - 13. Schaltzeiten
- Tabelle 5: Schaltzeiten
Seite 13: - 14. Elektrischer Anschluss
- Aufbau des Magnetfelds
- Abbau des Magnetfelds
Seite 14: - 15. Zulässige Reibarbeit der Bremse
- Reibleistungsdiagramm
Seite 15: - 16. Lüftüberwachung
- Schaltbild Mikroschalter
- Funktion der Lüftüberwachung
- Spezifikation des Mikroschalters
- Montage und Einstellung der Lüftüberwachung
- Schaltereinstellung
- Kundenseitige Überprüfung der Lüftüberwachung
Seite 16: - 17. Wartung
- 18. Entsorgung
- 19. Betriebsstörungen
Chr. Mayr GmbH + Co. KG
Eichenstraße 1
D-87665 Mauerstetten
Germany
Hinweis
Abweichende Teile
Montage
Montage der Handlüftung (Größe 4 bis 300)
Montage der Handlüftung (Größe 500)
nach Anbau
Tel.: 08341 / 804-0
Fax: 08341 / 804-421
http://www.mayr.de
E-Mail: info@mayr.de
(B.8.7.D)
