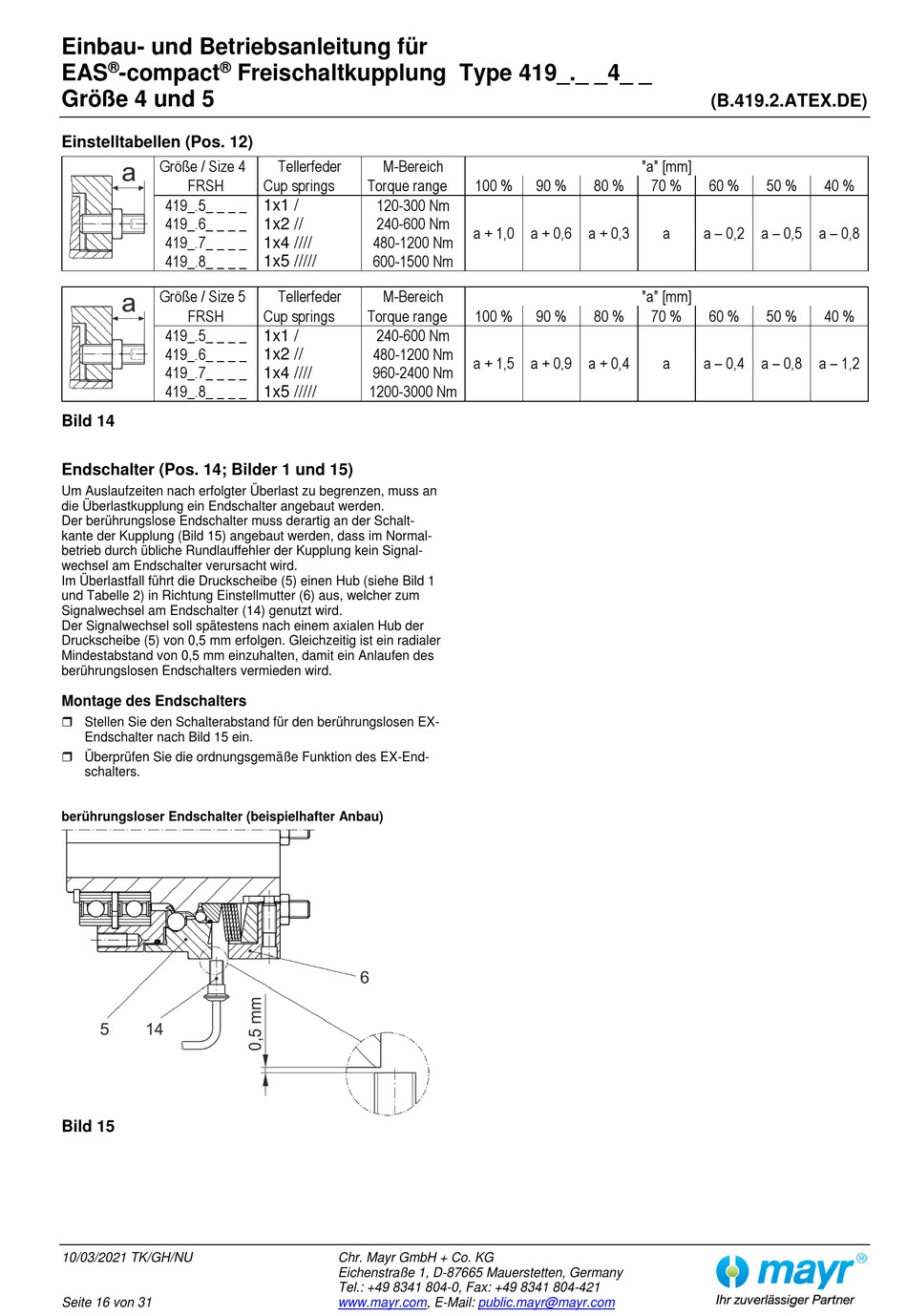

Einbau- und Betriebsanleitung für
®
®
EAS
-compact
Größe 4 und 5
Einstelltabellen (Pos. 12)
Größe / Size 4
FRSH
419_.5_ _ _ _
419_.6_ _ _ _
419_.7_ _ _ _
419_.8_ _ _ _
Größe / Size 5
FRSH
419_.5_ _ _ _
419_.6_ _ _ _
419_.7_ _ _ _
419_.8_ _ _ _
Bild 14
Endschalter (Pos. 14; Bilder 1 und 15)
Um Auslaufzeiten nach erfolgter Überlast zu begrenzen, muss an
die Überlastkupplung ein Endschalter angebaut werden.
Der berührungslose Endschalter muss derartig an der Schalt-
kante der Kupplung (Bild 15) angebaut werden, dass im Normal-
betrieb durch übliche Rundlauffehler der Kupplung kein Signal-
wechsel am Endschalter verursacht wird.
Im Überlastfall führt die Druckscheibe (5) einen Hub (siehe Bild 1
und Tabelle 2) in Richtung Einstellmutter (6) aus, welcher zum
Signalwechsel am Endschalter (14) genutzt wird.
Der Signalwechsel soll spätestens nach einem axialen Hub der
Druckscheibe (5) von 0,5 mm erfolgen. Gleichzeitig ist ein radialer
Mindestabstand von 0,5 mm einzuhalten, damit ein Anlaufen des
berührungslosen Endschalters vermieden wird.
Montage des Endschalters
Stellen Sie den Schalterabstand für den berührungslosen EX-
Endschalter nach Bild 15 ein.
Überprüfen Sie die ordnungsgemäße Funktion des EX-End-
schalters.
berührungsloser Endschalter (beispielhafter Anbau)
Bild 15
10/03/2021 TK/GH/NU
Seite 16 von 31
Freischaltkupplung Type 419_._ _4_ _
Tellerfeder
M-Bereich
Cup springs
Torque range
120-300 Nm
1x1 /
240-600 Nm
1x2 //
480-1200 Nm
1x4 ////
600-1500 Nm
1x5 /////
Tellerfeder
M-Bereich
Cup springs
Torque range
240-600 Nm
1x1 /
480-1200 Nm
1x2 //
960-2400 Nm
1x4 ////
1200-3000 Nm
1x5 /////
Chr. Mayr GmbH + Co. KG
Eichenstraße 1, D-87665 Mauerstetten, Germany
Tel.: +49 8341 804-0, Fax: +49 8341 804-421
www.mayr.com, E-Mail:
"a" [mm]
100 %
90 %
80 %
a + 1,0 a + 0,6 a + 0,3
"a" [mm]
100 %
90 %
80 %
a + 1,5 a + 0,9 a + 0,4
public.mayr@mayr.com
(B.419.2.ATEX.DE)
70 %
60 %
50 %
a
a – 0,2 a – 0,5 a – 0,8
70 %
60 %
50 %
a
a – 0,4 a – 0,8 a – 1,2
40 %
40 %
