Einbau- und Betriebsanleitung für
®
®
EAS
-compact
Größe 4 und 5
Drehmomenteinstellung
Um einen verschleißarmen Einsatz der Kupplung zu gewährleis-
ten, ist es unumgänglich, das Drehmoment der Kupplung mit ei-
nem genügend hohen Betriebsfaktor (Überlastmoment zu Be-
triebsmoment) einzustellen.
In der Praxis hat sich ein Einstellfaktor von 1,5 bis 3 bewährt.
Bei sehr hohen Lastwechseln, hohen Beschleunigungen und un-
gleichmäßigem Betrieb, ist der Einstellfaktor entsprechend höher
anzusetzen.
Die Einstellung erfolgt über das Maß "a" durch Verdrehen der Ge-
windestifte (Pos. 7, Bild 12).
Die Einstellmutter (6) verbleibt in bündig gedrehter Position mit
der Nabe (1).
Die eingebauten Tellerfedern (10) werden im negativen Bereich
der Kennlinie (siehe Bild 13) betrieben, d. h. eine stärkere Vor-
spannung der Tellerfeder bewirkt ein Absinken der Federkraft.
Das Drehmoment wird werkseitig nach Kundenvorgabe einge-
stellt. Falls vom Kunden keine Drehmomenteinstellung vorgege-
ben wurde, wird die Kupplung generell werkseitig auf ca. 70 %
des jeweiligen Maximaldrehmoments voreingestellt und mar-
kiert (kalibriert).
Drehen der Gewindestifte (7) im Uhrzeigersinn
bewirkt eine Verringerung des Drehmoments
(Bild 13, Maß "a -" laut Einstelltabelle (12) und
Bild 14). Drehen gegen den Uhrzeigersinn er-
höht das Drehmoment (Bild 13, Maß "a +" laut
Einstelltabelle (12) und Bild 14).
Blickrichtung auf die Einstellmutter (6) wie in Bild 12 dargestellt.
Verstellen des Drehmoments
Ein Verstellen des Drehmoments erfolgt aus-
schließlich über die Gewindestifte (7) und nicht
über die Einstellmutter (6).
a) Alle Sechskantmuttern (6 Stück, Pos. 8) lösen.
b) Maß "a" aus der Einstelltabelle (Pos. 12, Bild 14) entnehmen
(Die Einstelltabelle (12) ist am Außendurchmesser auf der
Einstellmutter (6), siehe Bild 12, aufgeklebt).
c) Alle Gewindestifte (6 Stück, Pos. 7) gleichmäßig mit Hilfe ei-
nes Innensechskantschlüssels SW 6 auf das gewünschte
Maß "a" einstellen.
d) Gewindestifte (6 Stück, Pos. 7) wieder mit Sechskantmuttern
(8) kontern (sichern).
Ein Verstellen der Einstellmutter (6) bzw. Ver-
spannen der Tellerfeder (10) außerhalb des Be-
triebsbereichs der Tellerfederkennlinie (siehe
Bild 13) setzt die Kupplung außer Funktion.
Das Kontrollmaß "a" (Kennzeichnung auf Ein-
stellmutter) kann aufgrund von Bautoleranzen bzw. von Ver-
schleiß der Kupplung Abweichungen aufweisen. Nach Demon-
tage der Kupplung (z. B. durch Tellerfederwechsel) muss die
Kupplung über das Maß "a"
(lt. Kennzeichnung auf Einstellmutter und Einstelltabelle) neu
voreingestellt und kalibriert werden.
10/03/2021 TK/GH/NU
Seite 15 von 31
Freischaltkupplung Type 419_._ _4_ _
Chr. Mayr GmbH + Co. KG
Eichenstraße 1, D-87665 Mauerstetten, Germany
Tel.: +49 8341 804-0, Fax: +49 8341 804-421
www.mayr.com, E-Mail:

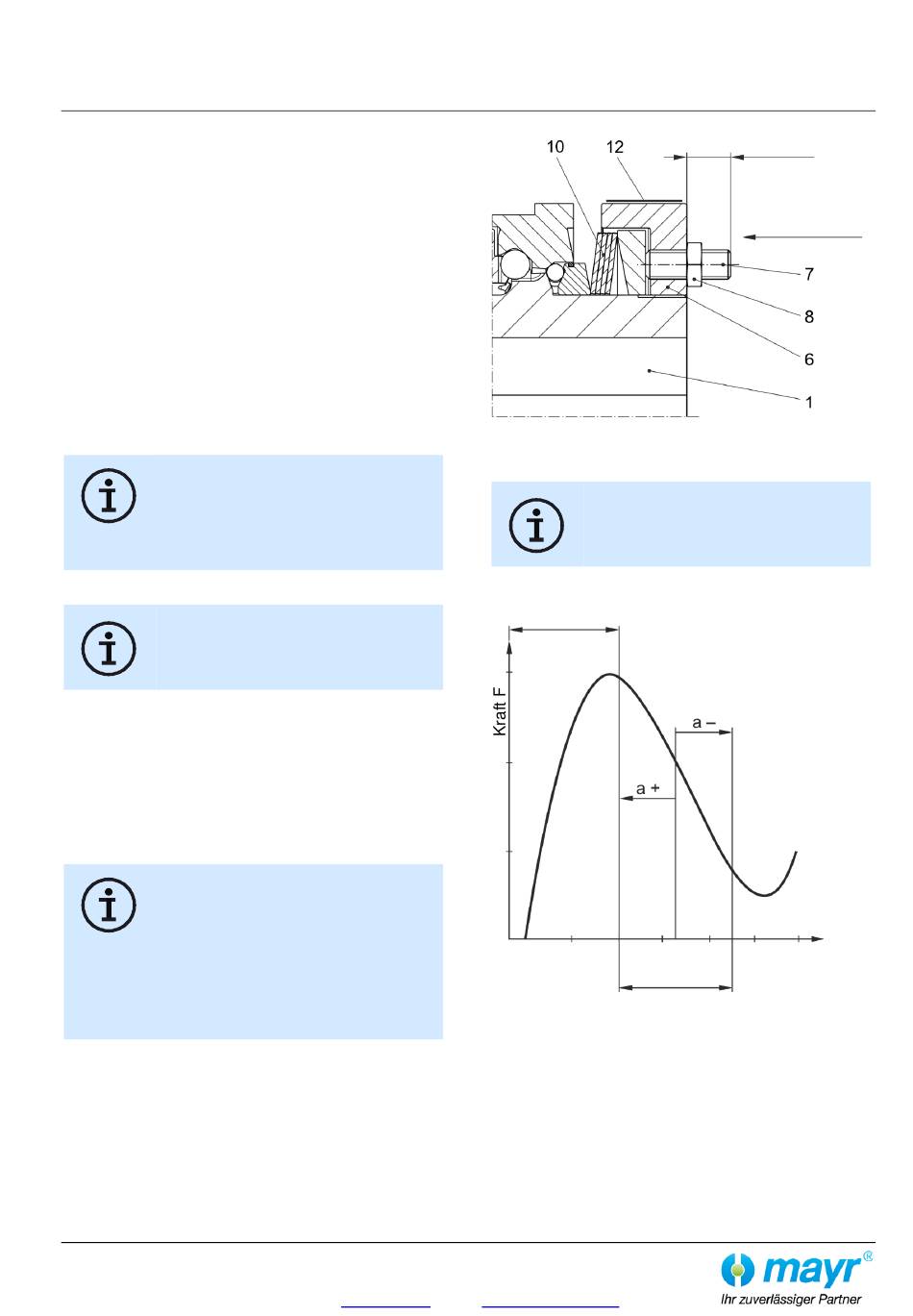

Bild 12
Das Maß "a" für 70 % des maximalen Drehmo-
ments ist auf der Einstellmutter (6) eingebracht.
Die Einstellmutter (6) ist mit der Nabe (1) bün-
dig gedreht.
Zustellung bis
Betriebsbereich
Betriebs-
bereich
Bild 13
public.mayr@mayr.com
(B.419.2.ATEX.DE)
Maß "a"
Blickrichtung
Grafik über
Federkennlinie
Federweg S
