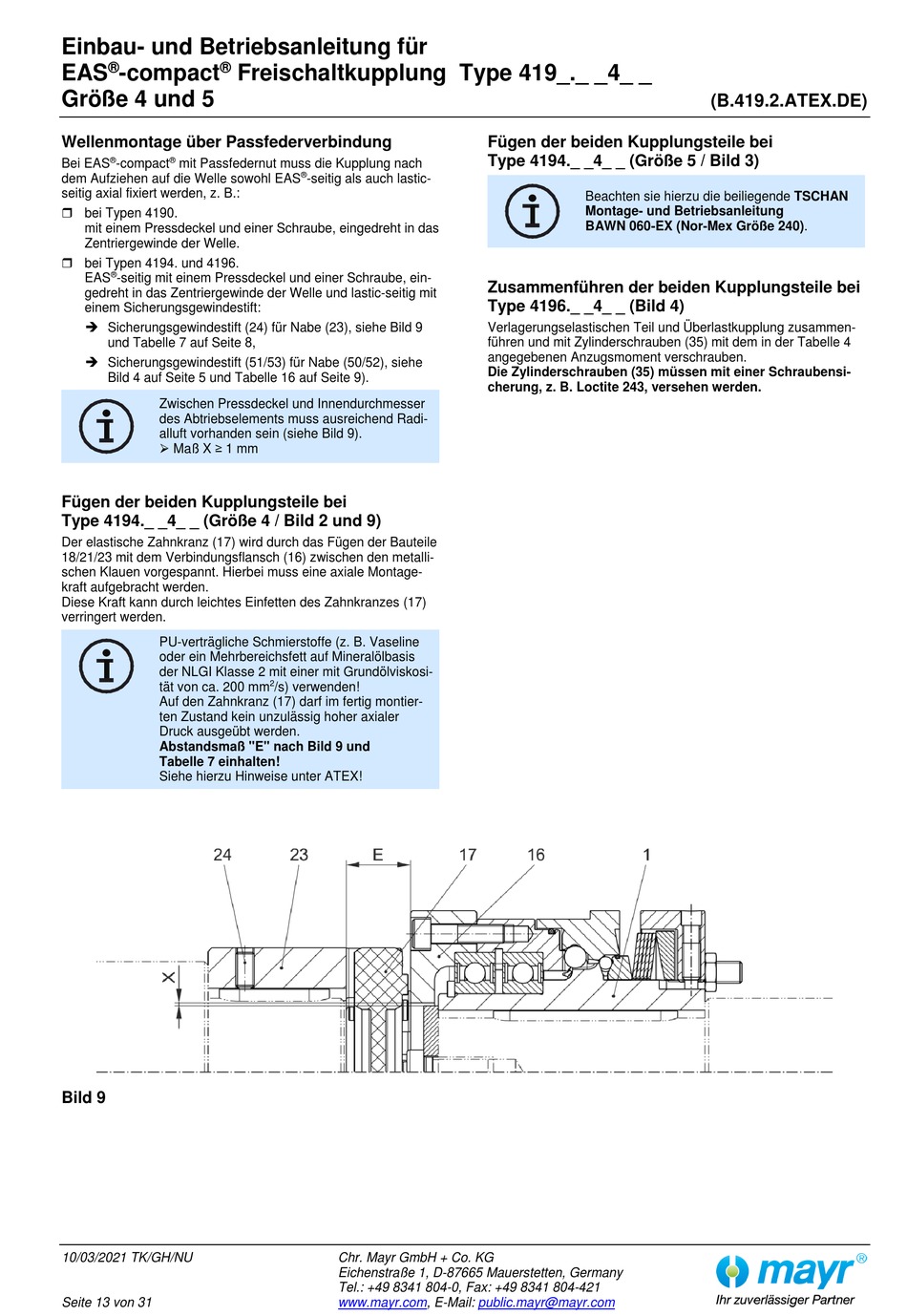

Einbau- und Betriebsanleitung für
®
®
EAS
-compact
Größe 4 und 5
Wellenmontage über Passfederverbindung
®
®
Bei EAS
-compact
mit Passfedernut muss die Kupplung nach
dem Aufziehen auf die Welle sowohl EAS
seitig axial fixiert werden, z. B.:
bei Typen 4190.
mit einem Pressdeckel und einer Schraube, eingedreht in das
Zentriergewinde der Welle.
bei Typen 4194. und 4196.
®
EAS
-seitig mit einem Pressdeckel und einer Schraube, ein-
gedreht in das Zentriergewinde der Welle und lastic-seitig mit
einem Sicherungsgewindestift:
Sicherungsgewindestift (24) für Nabe (23), siehe Bild 9
und Tabelle 7 auf Seite 8,
Sicherungsgewindestift (51/53) für Nabe (50/52), siehe
Bild 4 auf Seite 5 und Tabelle 16 auf Seite 9).
Zwischen Pressdeckel und Innendurchmesser
des Abtriebselements muss ausreichend Radi-
alluft vorhanden sein (siehe Bild 9).
Maß X ≥ 1 mm
Fügen der beiden Kupplungsteile bei
Type 4194._ _4_ _ (Größe 4 / Bild 2 und 9)
Der elastische Zahnkranz (17) wird durch das Fügen der Bauteile
18/21/23 mit dem Verbindungsflansch (16) zwischen den metalli-
schen Klauen vorgespannt. Hierbei muss eine axiale Montage-
kraft aufgebracht werden.
Diese Kraft kann durch leichtes Einfetten des Zahnkranzes (17)
verringert werden.
PU-verträgliche Schmierstoffe (z. B. Vaseline
oder ein Mehrbereichsfett auf Mineralölbasis
der NLGI Klasse 2 mit einer mit Grundölviskosi-
tät von ca. 200 mm
Auf den Zahnkranz (17) darf im fertig montier-
ten Zustand kein unzulässig hoher axialer
Druck ausgeübt werden.
Abstandsmaß "E" nach Bild 9 und
Tabelle 7 einhalten!
Siehe hierzu Hinweise unter ATEX!
Bild 9
10/03/2021 TK/GH/NU
Seite 13 von 31
Freischaltkupplung Type 419_._ _4_ _
®
-seitig als auch lastic-
2
/s) verwenden!
Chr. Mayr GmbH + Co. KG
Eichenstraße 1, D-87665 Mauerstetten, Germany
Tel.: +49 8341 804-0, Fax: +49 8341 804-421
www.mayr.com, E-Mail:
Fügen der beiden Kupplungsteile bei
Type 4194._ _4_ _ (Größe 5 / Bild 3)
Beachten sie hierzu die beiliegende TSCHAN
Montage- und Betriebsanleitung
BAWN 060-EX (Nor-Mex Größe 240).
Zusammenführen der beiden Kupplungsteile bei
Type 4196._ _4_ _ (Bild 4)
Verlagerungselastischen Teil und Überlastkupplung zusammen-
führen und mit Zylinderschrauben (35) mit dem in der Tabelle 4
angegebenen Anzugsmoment verschrauben.
Die Zylinderschrauben (35) müssen mit einer Schraubensi-
cherung, z. B. Loctite 243, versehen werden.
