6.5.4 Kabeldurchführungen für die Wandmontage vorbereiten
Betriebsanleitung
Hinweis:
Die im Folgenden beschriebenen Tätigkeiten gelten für das Wandgerät mit
und ohne fest angeschlagenes Ladekabel.
•
Das Zuleitungskabel für den AC-Anschluss und das Ethernet-/LAN-
Kabel werden auf der rechten Seite in das Gerät eingeführt.
•
Beide Kabeldurchführungen (M25) müssen mithilfe eines
Schlitzschraubendrehers und eines Hammers vorsichtig
herausgeschlagen werden.
•
Position der Kabeldurchführungen:
–
Zuleitungskabel des AC-Anschlusses (unten)
–
Ethernet-/LAN-Kabel (Mitte)

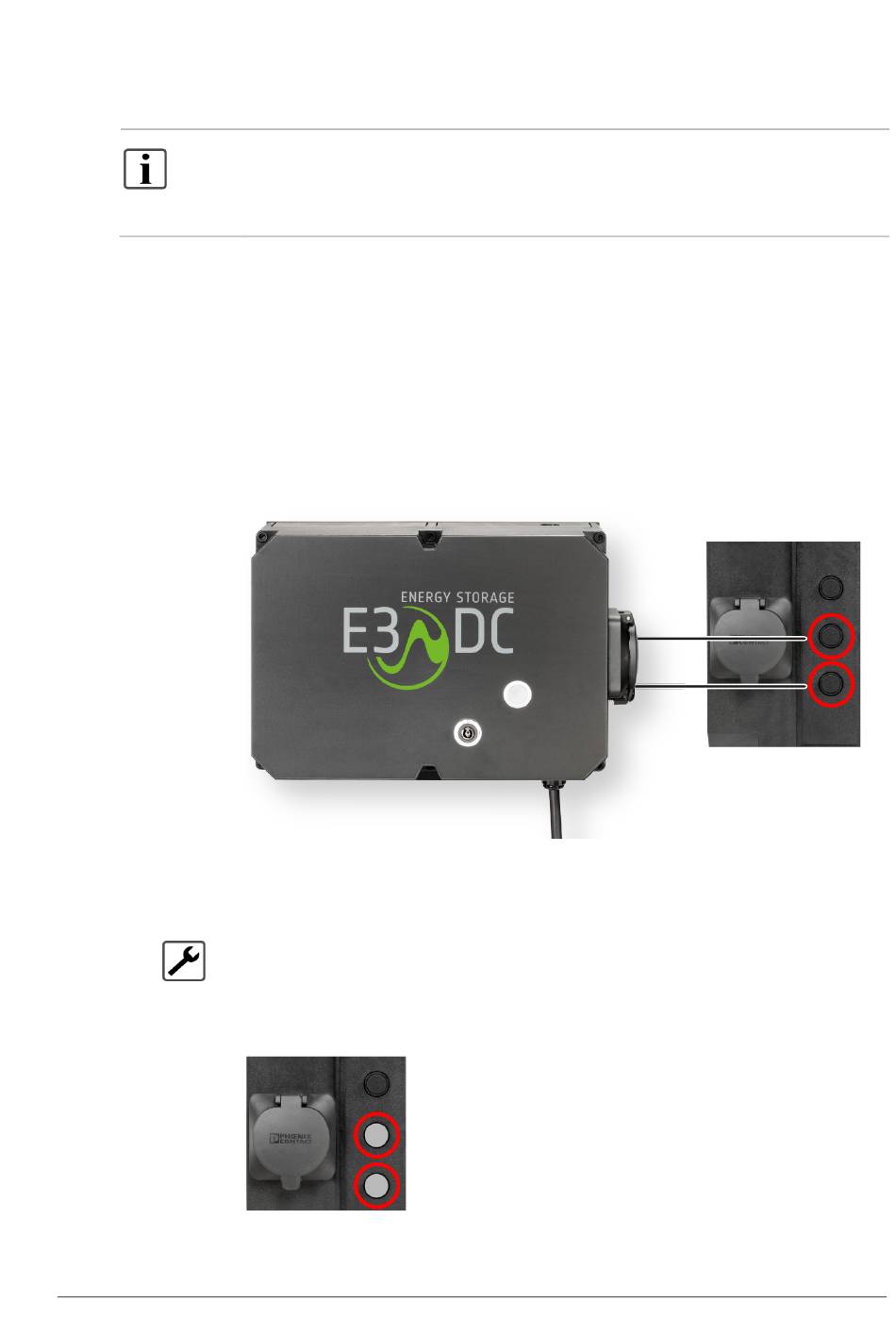

Abb. 10: Kabeldurchführungen für die Kabelverschraubungen herausschlagen
(rechte Seite der Wallbox)
1
Das Gehäuse auf eine stabile Unterlage legen.
2
Mit einem Hammer und einem Schlitzschraubendreher vorsichtig die
beiden Kabeldurchführungen herausschlagen.
Die Kabeldurchführungen bis zum äußeren Ring herausbrechen:
–
Unten: Kabeldurchführung für die Kabelverschraubung des
AC-Anschlusses (M25).
