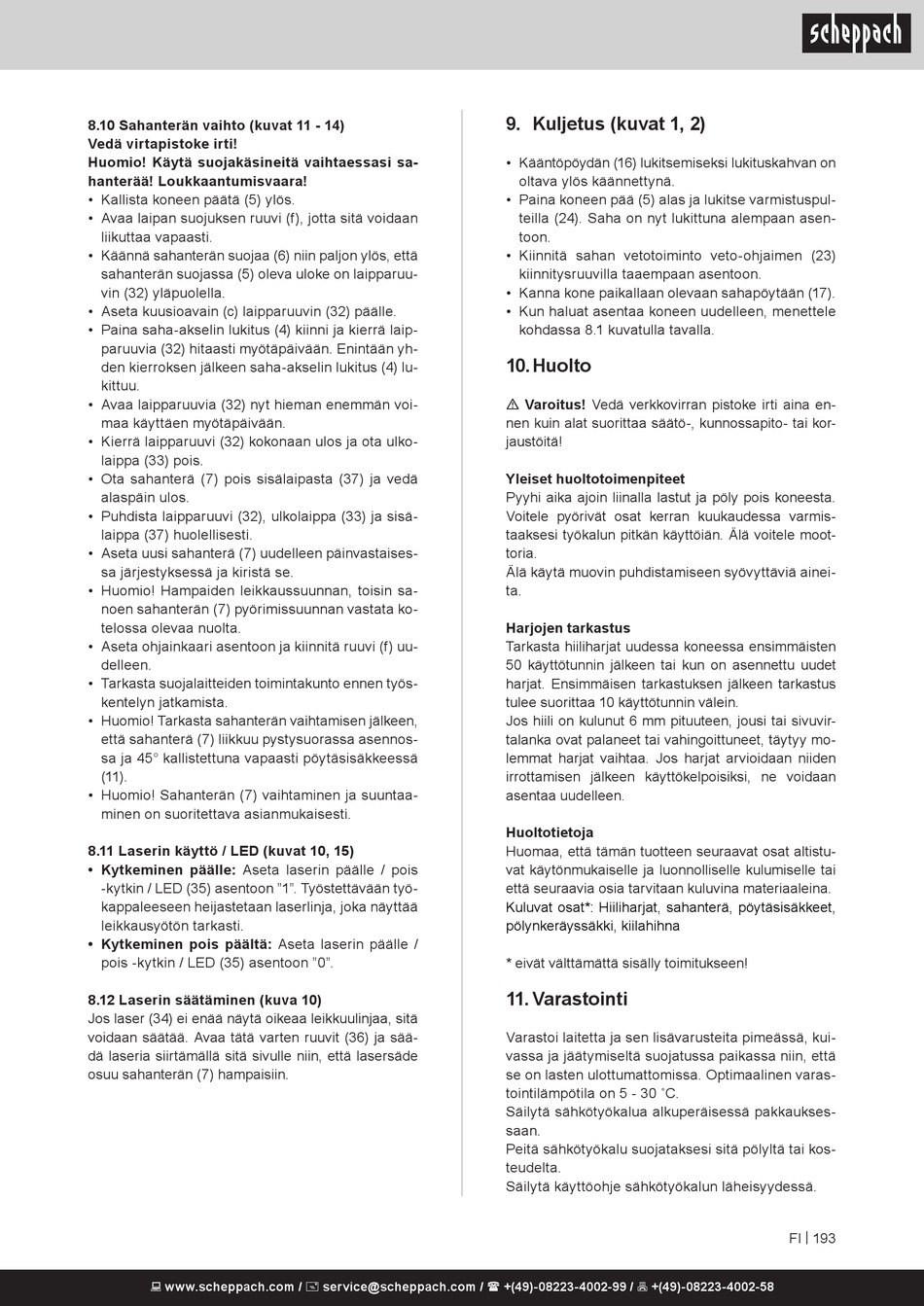

8.10 Sahanterän vaihto (kuvat 11 - 14)
Vedä virtapistoke irti!
Huomio! Käytä suojakäsineitä vaihtaessasi sa-
hanterää! Loukkaantumisvaara!
• Kallista koneen päätä (5) ylös.
• Avaa laipan suojuksen ruuvi (f), jotta sitä voidaan
liikuttaa vapaasti.
• Käännä sahanterän suojaa (6) niin paljon ylös, että
sahanterän suojassa (5) oleva uloke on laipparuu-
vin (32) yläpuolella.
• Aseta kuusioavain (c) laipparuuvin (32) päälle.
• Paina saha-akselin lukitus (4) kiinni ja kierrä laip-
paruuvia (32) hitaasti myötäpäivään. Enintään yh-
den kierroksen jälkeen saha-akselin lukitus (4) lu-
kittuu.
• Avaa laipparuuvia (32) nyt hieman enemmän voi-
maa käyttäen myötäpäivään.
• Kierrä laipparuuvi (32) kokonaan ulos ja ota ulko-
laippa (33) pois.
• Ota sahanterä (7) pois sisälaipasta (37) ja vedä
alaspäin ulos.
• Puhdista laipparuuvi (32), ulkolaippa (33) ja sisä-
laippa (37) huolellisesti.
• Aseta uusi sahanterä (7) uudelleen päinvastaises-
sa järjestyksessä ja kiristä se.
• Huomio! Hampaiden leikkaussuunnan, toisin sa-
noen sahanterän (7) pyörimissuunnan vastata ko-
telossa olevaa nuolta.
• Aseta ohjainkaari asentoon ja kiinnitä ruuvi (f) uu-
delleen.
• Tarkasta suojalaitteiden toimintakunto ennen työs-
kentelyn jatkamista.
• Huomio! Tarkasta sahanterän vaihtamisen jälkeen,
että sahanterä (7) liikkuu pystysuorassa asennos-
sa ja 45° kallistettuna vapaasti pöytäsisäkkeessä
(11).
• Huomio! Sahanterän (7) vaihtaminen ja suuntaa-
minen on suoritettava asianmukaisesti.
8.11 Laserin käyttö / LED (kuvat 10, 15)
• Kytkeminen päälle: Aseta laserin päälle / pois
-kytkin / LED (35) asentoon "1". Työstettävään työ-
kappaleeseen heijastetaan laserlinja, joka näyttää
leikkausyötön tarkasti.
• Kytkeminen pois päältä: Aseta laserin päälle /
pois -kytkin / LED (35) asentoon "0".
8.12 Laserin säätäminen (kuva 10)
Jos laser (34) ei enää näytä oikeaa leikkuulinjaa, sitä
voidaan säätää. Avaa tätä varten ruuvit (36) ja sää-
dä laseria siirtämällä sitä sivulle niin, että lasersäde
osuu sahanterän (7) hampaisiin.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
9. Kuljetus (kuvat 1, 2)
• Kääntöpöydän (16) lukitsemiseksi lukituskahvan on
oltava ylös käännettynä.
• Paina koneen pää (5) alas ja lukitse varmistuspul-
teilla (24). Saha on nyt lukittuna alempaan asen-
toon.
• Kiinnitä sahan vetotoiminto veto-ohjaimen (23)
kiinnitysruuvilla taaempaan asentoon.
• Kanna kone paikallaan olevaan sahapöytään (17).
• Kun haluat asentaa koneen uudelleen, menettele
kohdassa 8.1 kuvatulla tavalla.

10. Huolto

m Varoitus! Vedä verkkovirran pistoke irti aina en-
nen kuin alat suorittaa säätö-, kunnossapito- tai kor-
jaustöitä!
Yleiset huoltotoimenpiteet
Pyyhi aika ajoin liinalla lastut ja pöly pois koneesta.
Voitele pyörivät osat kerran kuukaudessa varmis-
taaksesi työkalun pitkän käyttöiän. Älä voitele moot-
toria.
Älä käytä muovin puhdistamiseen syövyttäviä ainei-
ta.
Harjojen tarkastus
Tarkasta hiiliharjat uudessa koneessa ensimmäisten
50 käyttötunnin jälkeen tai kun on asennettu uudet
harjat. Ensimmäisen tarkastuksen jälkeen tarkastus
tulee suorittaa 10 käyttötunnin välein.
Jos hiili on kulunut 6 mm pituuteen, jousi tai sivuvir-
talanka ovat palaneet tai vahingoittuneet, täytyy mo-
lemmat harjat vaihtaa. Jos harjat arvioidaan niiden
irrottamisen jälkeen käyttökelpoisiksi, ne voidaan
asentaa uudelleen.
Huoltotietoja
Huomaa, että tämän tuotteen seuraavat osat altistu-
vat käytönmukaiselle ja luonnolliselle kulumiselle tai
että seuraavia osia tarvitaan kuluvina materiaaleina.
Kuluvat osat*: Hiiliharjat, sahanterä, pöytäsisäkkeet,
pölynkeräyssäkki, kiilahihna
* eivät välttämättä sisälly toimitukseen!

11. Varastointi

Varastoi laitetta ja sen lisävarusteita pimeässä, kui-
vassa ja jäätymiseltä suojatussa paikassa niin, että
se on lasten ulottumattomissa. Optimaalinen varas-
tointilämpötila on 5 - 30 ˚C.
Säilytä sähkötyökalua alkuperäisessä pakkaukses-
saan.
Peitä sähkötyökalu suojataksesi sitä pölyltä tai kos-
teudelta.
Säilytä käyttöohje sähkötyökalun läheisyydessä.
