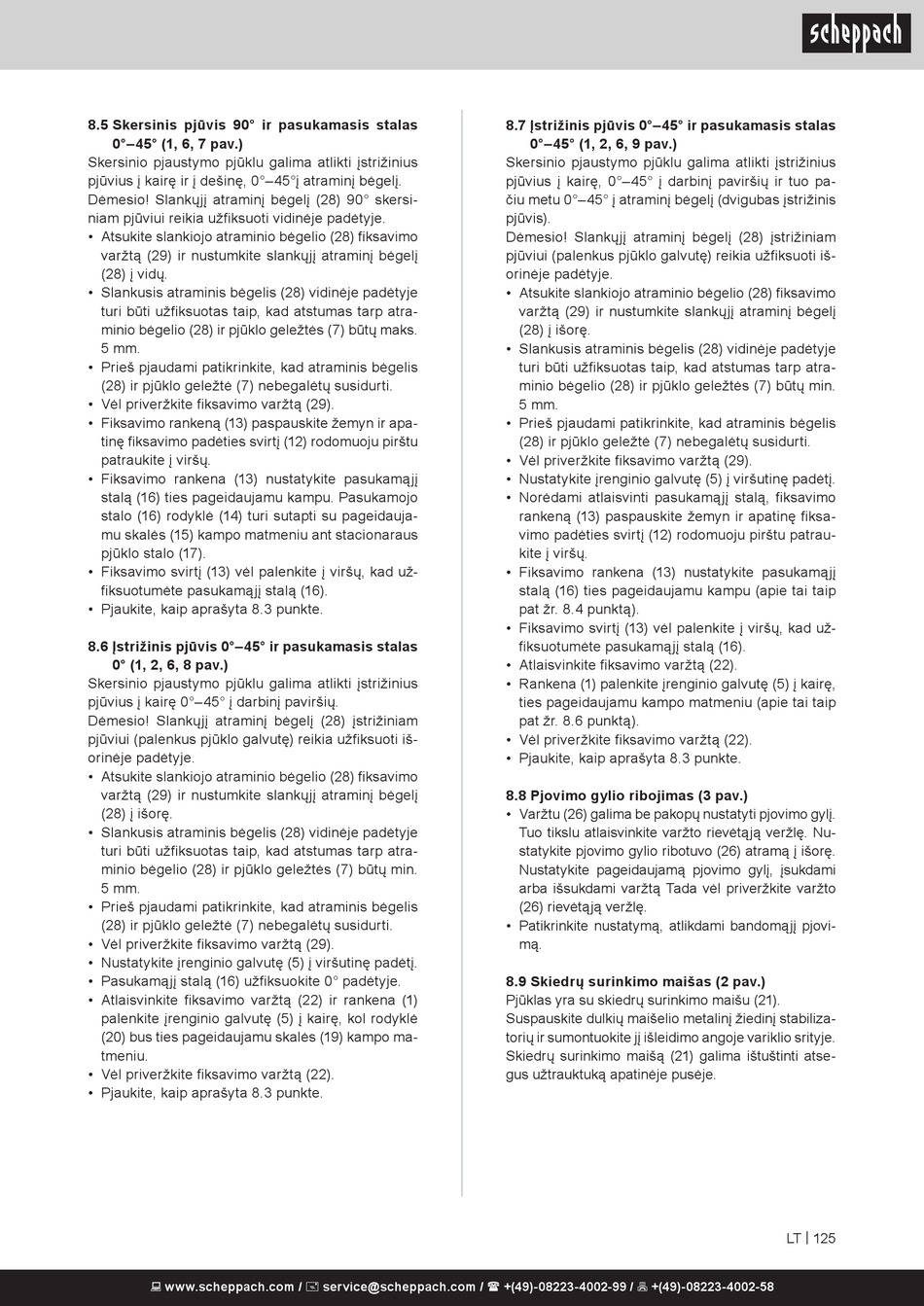

8.5 Skersinis pjūvis 90° ir pasukamasis stalas
0°–45° (1, 6, 7 pav.)
Skersinio pjaustymo pjūklu galima atlikti įstrižinius
pjūvius į kairę ir į dešinę, 0°–45°į atraminį bėgelį.
Dėmesio! Slankųjį atraminį bėgelį (28) 90° skersi-
niam pjūviui reikia užfiksuoti vidinėje padėtyje.
• Atsukite slankiojo atraminio bėgelio (28) fiksavimo
varžtą (29) ir nustumkite slankųjį atraminį bėgelį
(28) į vidų.
• Slankusis atraminis bėgelis (28) vidinėje padėtyje
turi būti užfiksuotas taip, kad atstumas tarp atra-
minio bėgelio (28) ir pjūklo geležtės (7) būtų maks.
5 mm.
• Prieš pjaudami patikrinkite, kad atraminis bėgelis
(28) ir pjūklo geležtė (7) nebegalėtų susidurti.
• Vėl priveržkite fiksavimo varžtą (29).
• Fiksavimo rankeną (13) paspauskite žemyn ir apa-
tinę fiksavimo padėties svirtį (12) rodomuoju pirštu
patraukite į viršų.
• Fiksavimo rankena (13) nustatykite pasukamąjį
stalą (16) ties pageidaujamu kampu. Pasukamojo
stalo (16) rodyklė (14) turi sutapti su pageidauja-
mu skalės (15) kampo matmeniu ant stacionaraus
pjūklo stalo (17).
• Fiksavimo svirtį (13) vėl palenkite į viršų, kad už-
fiksuotumėte pasukamąjį stalą (16).
• Pjaukite, kaip aprašyta 8.3 punkte.
8.6 Įstrižinis pjūvis 0°–45° ir pasukamasis stalas
0° (1, 2, 6, 8 pav.)
Skersinio pjaustymo pjūklu galima atlikti įstrižinius
pjūvius į kairę 0°–45° į darbinį paviršių.
Dėmesio! Slankųjį atraminį bėgelį (28) įstrižiniam
pjūviui (palenkus pjūklo galvutę) reikia užfiksuoti iš-
orinėje padėtyje.
• Atsukite slankiojo atraminio bėgelio (28) fiksavimo
varžtą (29) ir nustumkite slankųjį atraminį bėgelį
(28) į išorę.
• Slankusis atraminis bėgelis (28) vidinėje padėtyje
turi būti užfiksuotas taip, kad atstumas tarp atra-
minio bėgelio (28) ir pjūklo geležtės (7) būtų min.
5 mm.
• Prieš pjaudami patikrinkite, kad atraminis bėgelis
(28) ir pjūklo geležtė (7) nebegalėtų susidurti.
• Vėl priveržkite fiksavimo varžtą (29).
• Nustatykite įrenginio galvutę (5) į viršutinę padėtį.
• Pasukamąjį stalą (16) užfiksuokite 0° padėtyje.
• Atlaisvinkite fiksavimo varžtą (22) ir rankena (1)
palenkite įrenginio galvutę (5) į kairę, kol rodyklė
(20) bus ties pageidaujamu skalės (19) kampo ma-
tmeniu.
• Vėl priveržkite fiksavimo varžtą (22).
• Pjaukite, kaip aprašyta 8.3 punkte.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.7 Įstrižinis pjūvis 0°–45° ir pasukamasis stalas
0°–45° (1, 2, 6, 9 pav.)
Skersinio pjaustymo pjūklu galima atlikti įstrižinius
pjūvius į kairę, 0°–45° į darbinį paviršių ir tuo pa-
čiu metu 0°–45° į atraminį bėgelį (dvigubas įstrižinis
pjūvis).
Dėmesio! Slankųjį atraminį bėgelį (28) įstrižiniam
pjūviui (palenkus pjūklo galvutę) reikia užfiksuoti iš-
orinėje padėtyje.
• Atsukite slankiojo atraminio bėgelio (28) fiksavimo
varžtą (29) ir nustumkite slankųjį atraminį bėgelį
(28) į išorę.
• Slankusis atraminis bėgelis (28) vidinėje padėtyje
turi būti užfiksuotas taip, kad atstumas tarp atra-
minio bėgelio (28) ir pjūklo geležtės (7) būtų min.
5 mm.
• Prieš pjaudami patikrinkite, kad atraminis bėgelis
(28) ir pjūklo geležtė (7) nebegalėtų susidurti.
• Vėl priveržkite fiksavimo varžtą (29).
• Nustatykite įrenginio galvutę (5) į viršutinę padėtį.
• Norėdami atlaisvinti pasukamąjį stalą, fiksavimo
rankeną (13) paspauskite žemyn ir apatinę fiksa-
vimo padėties svirtį (12) rodomuoju pirštu patrau-
kite į viršų.
• Fiksavimo rankena (13) nustatykite pasukamąjį
stalą (16) ties pageidaujamu kampu (apie tai taip
pat žr. 8.4 punktą).
• Fiksavimo svirtį (13) vėl palenkite į viršų, kad už-
fiksuotumėte pasukamąjį stalą (16).
• Atlaisvinkite fiksavimo varžtą (22).
• Rankena (1) palenkite įrenginio galvutę (5) į kairę,
ties pageidaujamu kampo matmeniu (apie tai taip
pat žr. 8.6 punktą).
• Vėl priveržkite fiksavimo varžtą (22).
• Pjaukite, kaip aprašyta 8.3 punkte.
8.8 Pjovimo gylio ribojimas (3 pav.)
• Varžtu (26) galima be pakopų nustatyti pjovimo gylį.
Tuo tikslu atlaisvinkite varžto rievėtąją veržlę. Nu-
statykite pjovimo gylio ribotuvo (26) atramą į išorę.
Nustatykite pageidaujamą pjovimo gylį, įsukdami
arba išsukdami varžtą Tada vėl priveržkite varžto
(26) rievėtąją veržlę.
• Patikrinkite nustatymą, atlikdami bandomąjį pjovi-
mą.
8.9 Skiedrų surinkimo maišas (2 pav.)
Pjūklas yra su skiedrų surinkimo maišu (21).
Suspauskite dulkių maišelio metalinį žiedinį stabiliza-
torių ir sumontuokite jį išleidimo angoje variklio srityje.
Skiedrų surinkimo maišą (21) galima ištuštinti atse-
gus užtrauktuką apatinėje pusėje.
