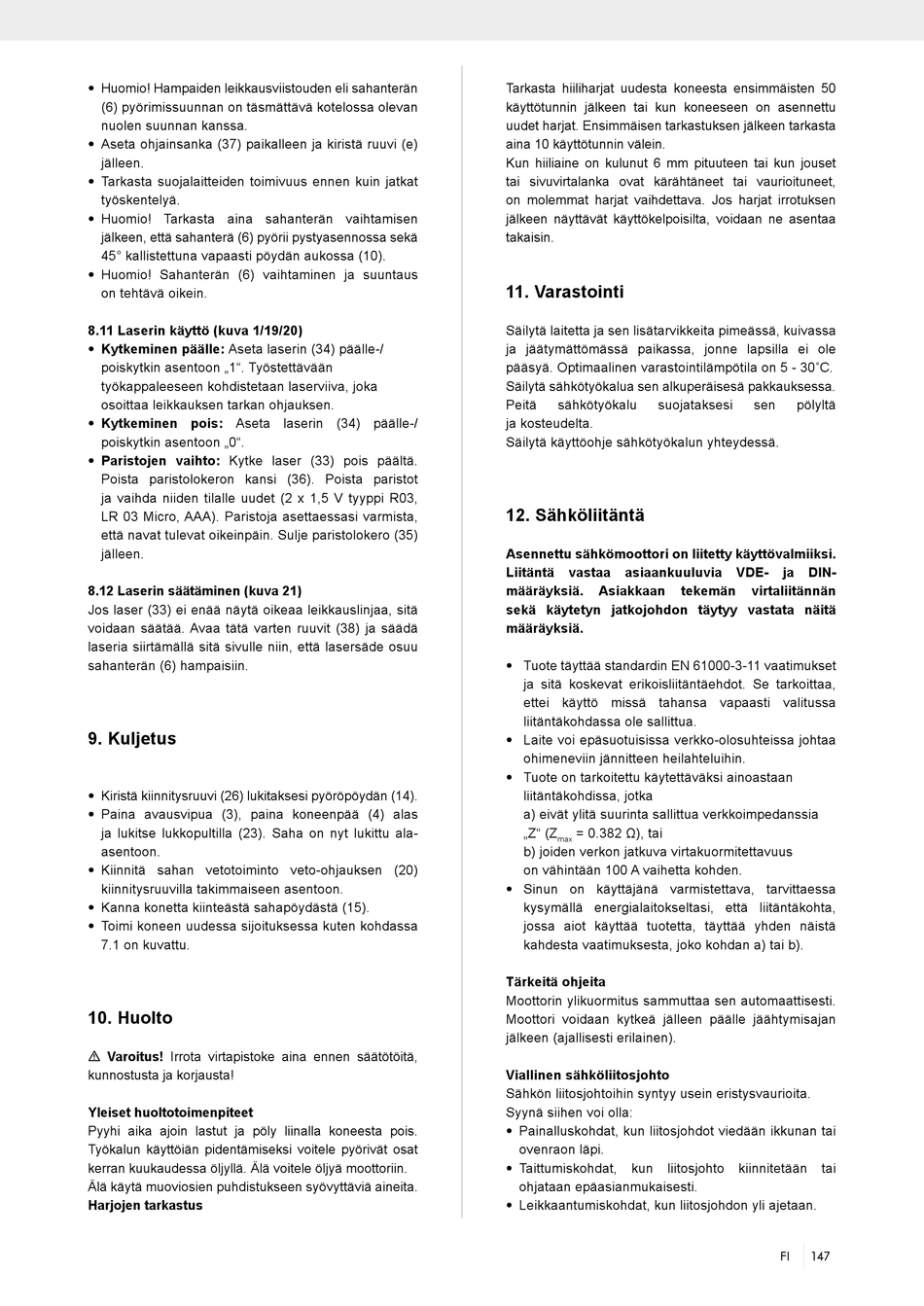

• Huomio! Hampaiden leikkausviistouden eli sahanterän
(6) pyörimissuunnan on täsmättävä kotelossa olevan
nuolen suunnan kanssa.
• Aseta ohjainsanka (37) paikalleen ja kiristä ruuvi (e)
jälleen.
• Tarkasta suojalaitteiden toimivuus ennen kuin jatkat
työskentelyä.
• Huomio! Tarkasta aina sahanterän vaihtamisen
jälkeen, että sahanterä (6) pyörii pystyasennossa sekä
45° kallistettuna vapaasti pöydän aukossa (10).
• Huomio! Sahanterän (6) vaihtaminen ja suuntaus
on tehtävä oikein.
8.11 Laserin käyttö (kuva 1/19/20)
• Kytkeminen päälle: Aseta laserin (34) päälle-/
poiskytkin asentoon „1". Työstettävään
työkappaleeseen kohdistetaan laserviiva, joka
osoittaa leikkauksen tarkan ohjauksen.
• Kytkeminen pois: Aseta laserin (34) päälle-/
poiskytkin asentoon „0".
• Paristojen vaihto: Kytke laser (33) pois päältä.
Poista paristolokeron kansi (36). Poista paristot
ja vaihda niiden tilalle uudet (2 x 1,5 V tyyppi R03,
LR 03 Micro, AAA). Paristoja asettaessasi varmista,
että navat tulevat oikeinpäin. Sulje paristolokero (35)
jälleen.
8.12 Laserin säätäminen (kuva 21)
Jos laser (33) ei enää näytä oikeaa leikkauslinjaa, sitä
voidaan säätää. Avaa tätä varten ruuvit (38) ja säädä
laseria siirtämällä sitä sivulle niin, että lasersäde osuu
sahanterän (6) hampaisiin.

9. Kuljetus

• Kiristä kiinnitysruuvi (26) lukitaksesi pyöröpöydän (14).
• Paina avausvipua (3), paina koneenpää (4) alas
ja lukitse lukkopultilla (23). Saha on nyt lukittu ala-
asentoon.
• Kiinnitä sahan vetotoiminto veto-ohjauksen (20)
kiinnitysruuvilla takimmaiseen asentoon.
• Kanna konetta kiinteästä sahapöydästä (15).
• Toimi koneen uudessa sijoituksessa kuten kohdassa
7.1 on kuvattu.

10. Huolto

m Varoitus! Irrota virtapistoke aina ennen säätötöitä,
kunnostusta ja korjausta!
Yleiset huoltotoimenpiteet
Pyyhi aika ajoin lastut ja pöly liinalla koneesta pois.
Työkalun käyttöiän pidentämiseksi voitele pyörivät osat
kerran kuukaudessa öljyllä. Älä voitele öljyä moottoriin.
Älä käytä muoviosien puhdistukseen syövyttäviä aineita.
Harjojen tarkastus
Tarkasta hiiliharjat uudesta koneesta ensimmäisten 50
käyttötunnin jälkeen tai kun koneeseen on asennettu
uudet harjat. Ensimmäisen tarkastuksen jälkeen tarkasta
aina 10 käyttötunnin välein.
Kun hiiliaine on kulunut 6 mm pituuteen tai kun jouset
tai sivuvirtalanka ovat kärähtäneet tai vaurioituneet,
on molemmat harjat vaihdettava. Jos harjat irrotuksen
jälkeen näyttävät käyttökelpoisilta, voidaan ne asentaa
takaisin.

11. Varastointi

Säilytä laitetta ja sen lisätarvikkeita pimeässä, kuivassa
ja jäätymättömässä paikassa, jonne lapsilla ei ole
pääsyä. Optimaalinen varastointilämpötila on 5 - 30˚C.
Säilytä sähkötyökalua sen alkuperäisesä pakkauksessa.
Peitä sähkötyökalu suojataksesi
ja kosteudelta.
Säilytä käyttöohje sähkötyökalun yhteydessä.
12. Sähköliitäntä
Asennettu sähkömoottori on liitetty käyttövalmiiksi.
Liitäntä vastaa asiaankuuluvia
määräyksiä. Asiakkaan
sekä käytetyn jatkojohdon täytyy vastata näitä
määräyksiä.
• Tuote täyttää standardin EN 61000-3-11 vaatimukset
ja sitä koskevat erikoisliitäntäehdot. Se tarkoittaa,
ettei käyttö missä tahansa vapaasti valitussa
liitäntäkohdassa ole sallittua.
• Laite voi epäsuotuisissa verkko-olosuhteissa johtaa
ohimeneviin jännitteen heilahteluihin.
• Tuote on tarkoitettu käytettäväksi ainoastaan
liitäntäkohdissa, jotka
a) eivät ylitä suurinta sallittua verkkoimpedanssia
„Z" (Z = 0.382 Ω), tai
max
b) joiden verkon jatkuva virtakuormitettavuus
on vähintään 100 A vaihetta kohden.
• Sinun on käyttäjänä varmistettava, tarvittaessa
kysymällä energialaitokseltasi, että liitäntäkohta,
jossa aiot käyttää tuotetta, täyttää yhden näistä
kahdesta vaatimuksesta, joko kohdan a) tai b).
Tärkeitä ohjeita
Moottorin ylikuormitus sammuttaa sen automaattisesti.
Moottori voidaan kytkeä jälleen päälle jäähtymisajan
jälkeen (ajallisesti erilainen).
Viallinen sähköliitosjohto
Sähkön liitosjohtoihin syntyy usein eristysvaurioita.
Syynä siihen voi olla:
• Painalluskohdat, kun liitosjohdot viedään ikkunan tai
ovenraon läpi.
• Taittumiskohdat, kun liitosjohto
ohjataan epäasianmukaisesti.
• Leikkaantumiskohdat, kun liitosjohdon yli ajetaan.
sen pölyltä
VDE- ja DIN-
tekemän virtaliitännän
kiinnitetään tai
FI 147
