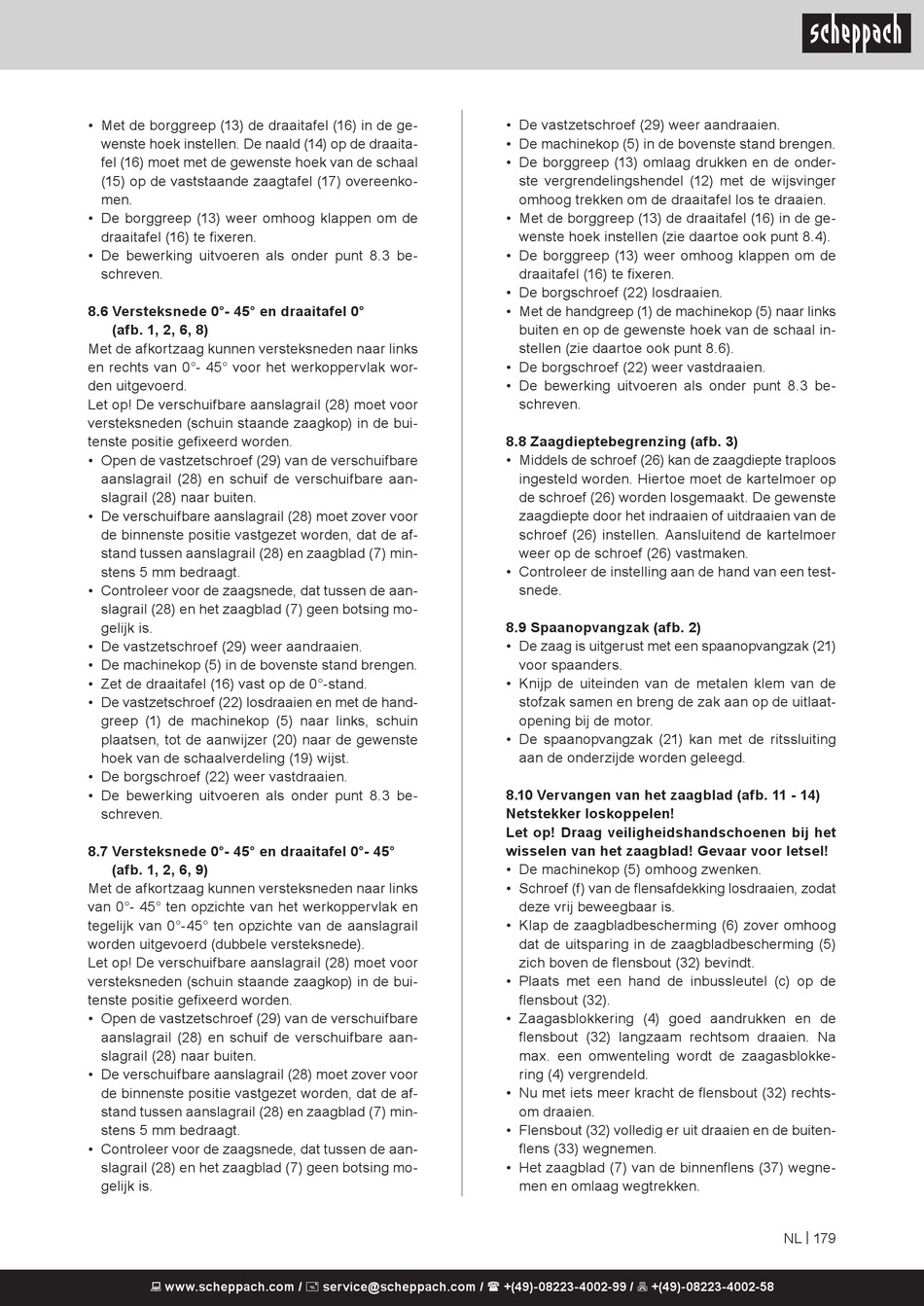

• Met de borggreep (13) de draaitafel (16) in de ge-
wenste hoek instellen. De naald (14) op de draaita-
fel (16) moet met de gewenste hoek van de schaal
(15) op de vaststaande zaagtafel (17) overeenko-
men.
• De borggreep (13) weer omhoog klappen om de
draaitafel (16) te fixeren.
• De bewerking uitvoeren als onder punt 8.3 be-
schreven.
8.6 Versteksnede 0°- 45° en draaitafel 0°
(afb. 1, 2, 6, 8)
Met de afkortzaag kunnen versteksneden naar links
en rechts van 0°- 45° voor het werkoppervlak wor-
den uitgevoerd.
Let op! De verschuifbare aanslagrail (28) moet voor
versteksneden (schuin staande zaagkop) in de bui-
tenste positie gefixeerd worden.
• Open de vastzetschroef (29) van de verschuifbare
aanslagrail (28) en schuif de verschuifbare aan-
slagrail (28) naar buiten.
• De verschuifbare aanslagrail (28) moet zover voor
de binnenste positie vastgezet worden, dat de af-
stand tussen aanslagrail (28) en zaagblad (7) min-
stens 5 mm bedraagt.
• Controleer voor de zaagsnede, dat tussen de aan-
slagrail (28) en het zaagblad (7) geen botsing mo-
gelijk is.
• De vastzetschroef (29) weer aandraaien.
• De machinekop (5) in de bovenste stand brengen.
• Zet de draaitafel (16) vast op de 0°-stand.
• De vastzetschroef (22) losdraaien en met de hand-
greep (1) de machinekop (5) naar links, schuin
plaatsen, tot de aanwijzer (20) naar de gewenste
hoek van de schaalverdeling (19) wijst.
• De borgschroef (22) weer vastdraaien.
• De bewerking uitvoeren als onder punt 8.3 be-
schreven.
8.7 Versteksnede 0°- 45° en draaitafel 0°- 45°
(afb. 1, 2, 6, 9)
Met de afkortzaag kunnen versteksneden naar links
van 0°- 45° ten opzichte van het werkoppervlak en
tegelijk van 0°-45° ten opzichte van de aanslagrail
worden uitgevoerd (dubbele versteksnede).
Let op! De verschuifbare aanslagrail (28) moet voor
versteksneden (schuin staande zaagkop) in de bui-
tenste positie gefixeerd worden.
• Open de vastzetschroef (29) van de verschuifbare
aanslagrail (28) en schuif de verschuifbare aan-
slagrail (28) naar buiten.
• De verschuifbare aanslagrail (28) moet zover voor
de binnenste positie vastgezet worden, dat de af-
stand tussen aanslagrail (28) en zaagblad (7) min-
stens 5 mm bedraagt.
• Controleer voor de zaagsnede, dat tussen de aan-
slagrail (28) en het zaagblad (7) geen botsing mo-
gelijk is.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• De vastzetschroef (29) weer aandraaien.
• De machinekop (5) in de bovenste stand brengen.
• De borggreep (13) omlaag drukken en de onder-
ste vergrendelingshendel (12) met de wijsvinger
omhoog trekken om de draaitafel los te draaien.
• Met de borggreep (13) de draaitafel (16) in de ge-
wenste hoek instellen (zie daartoe ook punt 8.4).
• De borggreep (13) weer omhoog klappen om de
draaitafel (16) te fixeren.
• De borgschroef (22) losdraaien.
• Met de handgreep (1) de machinekop (5) naar links
buiten en op de gewenste hoek van de schaal in-
stellen (zie daartoe ook punt 8.6).
• De borgschroef (22) weer vastdraaien.
• De bewerking uitvoeren als onder punt 8.3 be-
schreven.
8.8 Zaagdieptebegrenzing (afb. 3)
• Middels de schroef (26) kan de zaagdiepte traploos
ingesteld worden. Hiertoe moet de kartelmoer op
de schroef (26) worden losgemaakt. De gewenste
zaagdiepte door het indraaien of uitdraaien van de
schroef (26) instellen. Aansluitend de kartelmoer
weer op de schroef (26) vastmaken.
• Controleer de instelling aan de hand van een test-
snede.
8.9 Spaanopvangzak (afb. 2)
• De zaag is uitgerust met een spaanopvangzak (21)
voor spaanders.
• Knijp de uiteinden van de metalen klem van de
stofzak samen en breng de zak aan op de uitlaat-
opening bij de motor.
• De spaanopvangzak (21) kan met de ritssluiting
aan de onderzijde worden geleegd.
8.10 Vervangen van het zaagblad (afb. 11 - 14)
Netstekker loskoppelen!
Let op! Draag veiligheidshandschoenen bij het
wisselen van het zaagblad! Gevaar voor letsel!
• De machinekop (5) omhoog zwenken.
• Schroef (f) van de flensafdekking losdraaien, zodat
deze vrij beweegbaar is.
• Klap de zaagbladbescherming (6) zover omhoog
dat de uitsparing in de zaagbladbescherming (5)
zich boven de flensbout (32) bevindt.
• Plaats met een hand de inbussleutel (c) op de
flensbout (32).
• Zaagasblokkering (4) goed aandrukken en de
flensbout (32) langzaam rechtsom draaien. Na
max. een omwenteling wordt de zaagasblokke-
ring (4) vergrendeld.
• Nu met iets meer kracht de flensbout (32) rechts-
om draaien.
• Flensbout (32) volledig er uit draaien en de buiten-
flens (33) wegnemen.
• Het zaagblad (7) van de binnenflens (37) wegne-
men en omlaag wegtrekken.
