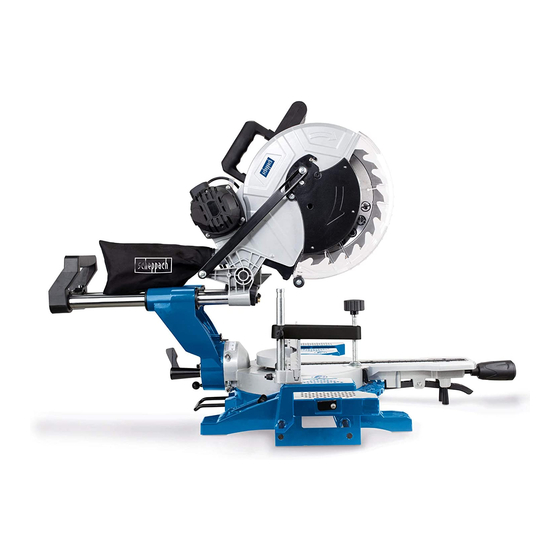

Scheppach HM140L Original Bedienungsanleitung
Zug-, kapp- und gehrungssäge
Vorschau ausblenden
Andere Handbücher für HM140L:
- Originalbetriebsanleitung (408 Seiten) ,
- Original bedienungsanleitung (212 Seiten) ,
- Originalbetriebsanleitung (69 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Art.Nr.
5901218901
AusgabeNr.
5901218850
Rev.Nr.
27/04/2020
HM140L
Zug-, Kapp- und Gehrungssäge
DE
Originalbedienungsanleitung
Sliding cross cut mitre saw
GB
Translation of original instruction manual
Scie à onglet
FR
Traduction des instructions d'origine
Sega circolare per tagli obliqui
IT
Traduzione delle istruzioni per l'uso originali
Kapovací a pokosová pila s pojezdem
CZ
Překlad originálního návodu k obsluze
Tesárska, kapovacia a pokosová píla
SK
Preklad originálu návodu na obsluhu
Vonó-, fejező- és gérvágó fűrész
HU
Forditás az eredeti használati utasitásból
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
tõmbe-, otsamis- ja eerungisaag
EE
7
Tõlge Originaalkasutusjuhend
Dvirankis skersinio ir įstrižinio pjaustymo pjūklas
LT
22
Vertimas originali naudojimo instrukcija
Šķērszāģis, sagarināšanas zāģis un leņķzāģis
LV
35
Tulkošana no oriģinālā lietošanas instrukcija
Čelilna in vlečna žaga
SI
49
Prevod originalnega navodila za uporabo
Tarczówka i piła dwuręczna
PL
63
Tłumaczenie oryginalnej instrukcji obsługi
Trek-, afkort- en verstekzaag
NL
76
Vertaling van de originele gebruiksaanwijzing
89
103
116
129
142
155
169
Werbung
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Scheppach HM140L
Inhaltszusammenfassung für Scheppach HM140L
- Seite 1 Art.Nr. 5901218901 AusgabeNr. 5901218850 Rev.Nr. 27/04/2020 HM140L Zug-, Kapp- und Gehrungssäge tõmbe-, otsamis- ja eerungisaag Originalbedienungsanleitung Tõlge Originaalkasutusjuhend Sliding cross cut mitre saw Dvirankis skersinio ir įstrižinio pjaustymo pjūklas Translation of original instruction manual Vertimas originali naudojimo instrukcija Scie à onglet Šķērszāģis, sagarināšanas zāģis un leņķzāģis...
- Seite 2 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 3 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 4 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 5 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 6 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 7: Erklärung Der Symbole Auf Dem Gerät
Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Schutzbrille tragen! Gehörschutz tragen! Bei Staubentwicklung Atemschutz tragen! Achtung! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen! Achtung! Laserstrahlung Schutzklasse II (Doppelisolierung) DE | 7 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 8: Inhaltsverzeichnis
Vor Inbetriebnahme ................15 Aufbau und Bedienung................. 15 Transport ....................18 Wartung ....................18 Lagerung ....................19 Elektrischer Anschluss ................. 19 Entsorgung und Wiederverwertung ............. 19 Störungsabhilfe ..................20 8 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 9: Einleitung
Neben den in dieser Bedienungsanleitung enthalte- nen Sicherheitshinweisen und den besonderen Vor- schriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten tech- nischen Regeln zu beachten. DE | 9 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 10: Lieferumfang
• Rückschlag von Werkstücken und Werkstückteilen. Unveränderte Stecker und passende Steckdosen • Sägeblattbrüche. verringern das Risiko eines elektrischen Schla- • Herausschleudern von fehlerhaften Hartmetalltei- ges. len des Sägeblattes. 10 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 11 Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektro- sie von unerfahrenen Personen benutzt werden. werkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. DE | 11 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 12 Klemmen des rotierenden Sägeblatts beim nen die untere Schutzhaube, die Einlegeplatte Schneiden verursachen. Es dürfen keine Nägel und andere Kunststoffteile. oder Fremdkörper im Werkstück sein. 12 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 13 9 Beachten Sie die Drehrichtung des Sägeblatts. und das Werkstück mit Ihrer Hand in das Blatt ge- 10 Setzen Sie nur Sägeblätter ein, wenn Sie den zogen werden kann. Umgang damit beherrschen. DE | 13 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 14: Technische Daten
Maschine. Lassen Sie das Sägeblatt zuerst rungsschnitt) abkühlen bevor Sie mit dem Gerät erneut arbei- Schutzklasse ten. Gewicht 20,8 kg Laserklasse Wellenlänge Laser 650 nm Leistung Laser ≤ 1 mW 14 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 15: Restrisiken
Handbuch empfohlen wird. So erreichen Sie, dass nach unten und gleichzeitiges Herausziehen des Ihre Kappsäge optimale Leistungen erbringt. Sicherungsbolzens (24) aus der Motorhalterung, wird die Säge aus der unteren Stellung entriegelt. DE | 15 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 16: Feinjustierung Des Anschlags Für Kapp
• Gegenmutter (c) wieder festziehen, um diese Ein- tisch nach oben. Handgriff (1) nach Schnittende stellung zu fixieren. nicht loslassen, sondern Maschinenkopf langsam und unter leichtem Gegendruck nach oben bewe- gen. 16 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 17 • Maschinenkopf (5) in die obere Stellung bringen. ziehen. • Den Drehtisch (16) auf 0° Stellung fixieren. • Überprüfen Sie die Einstellung anhand eines Pro- beschnittes. DE | 17 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 18: Transport
Werkstück wird eine Laserlinie projiziert, die die genaue Schnittführung anzeigt. * nicht zwingend im Lieferumfang enthalten! • Ausschalten: Ein- / Ausschalter Laser/LED (35) in Stellung „0“ bewegen. 18 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 19: Lagerung
VDE- und DIN-Bestimmungen entspre- und Elektronik-Altgeräten oder Ihrer Müllabfuhr. chen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung „H05VV-F“. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. DE | 19 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 20: Störungsabhilfe
Sägeblatt nachschärfen bzw. geeignetes Säge- gewellt. geeignet für die Materialdicke. blatt einsetzen. Werkstück reißt aus bzw. Schnittdruck zu hoch bzw. Sägeblatt Geeignetes Sägeblatt einsetzen. splittert. für Einsatz nicht geeignet. 20 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 21 DE | 21 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 183 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
