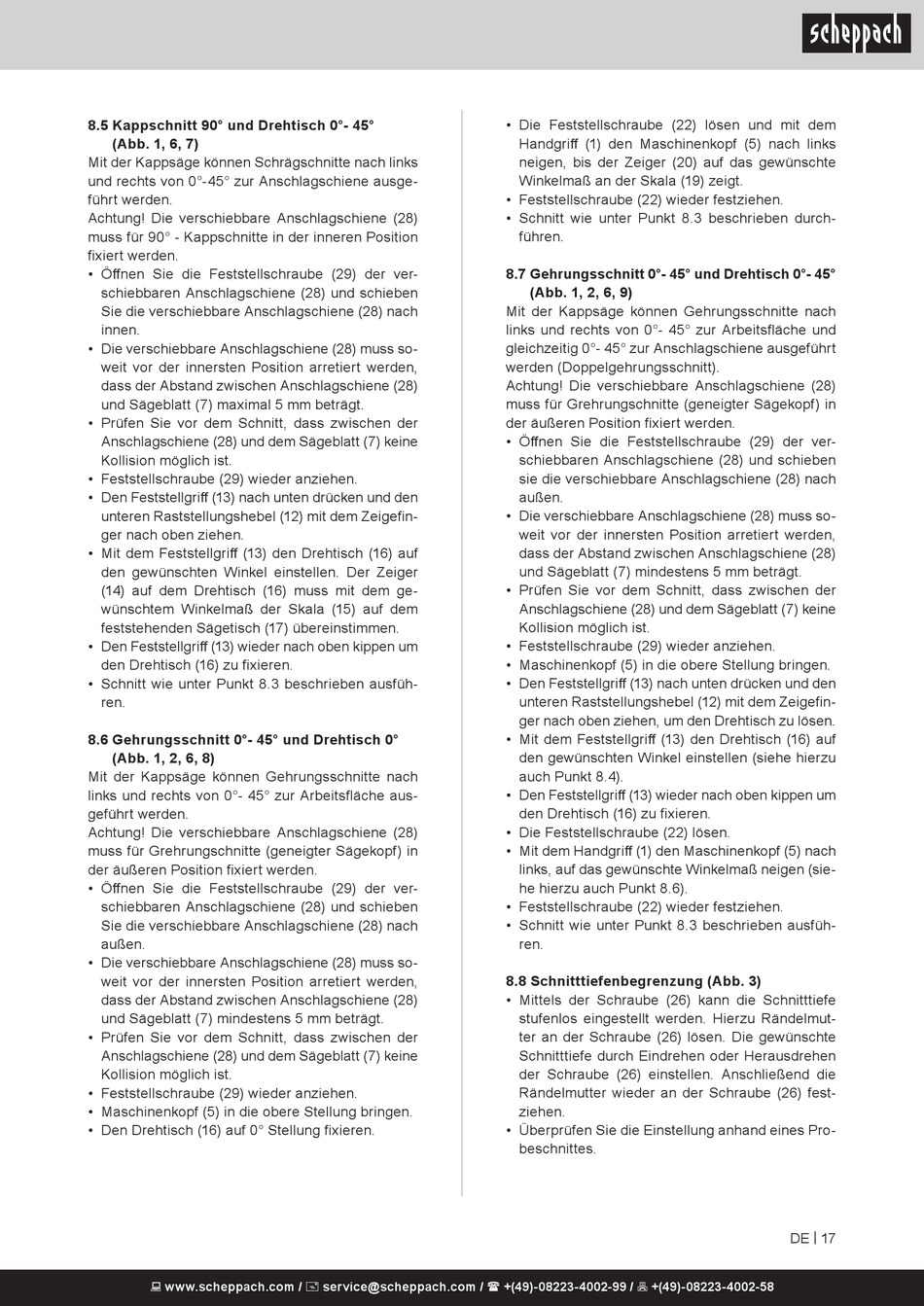

Scheppach 709127 Original Bedienungsanleitung Seite 17

8.5 Kappschnitt 90° und Drehtisch 0°- 45°
(Abb. 1, 6, 7)
Mit der Kappsäge können Schrägschnitte nach links
und rechts von 0°-45° zur Anschlagschiene ausge-
führt werden.
Achtung! Die verschiebbare Anschlagschiene (28)
muss für 90° - Kappschnitte in der inneren Position
fixiert werden.
• Öffnen Sie die Feststellschraube (29) der ver-
schiebbaren Anschlagschiene (28) und schieben
Sie die verschiebbare Anschlagschiene (28) nach
innen.
• Die verschiebbare Anschlagschiene (28) muss so-
weit vor der innersten Position arretiert werden,
dass der Abstand zwischen Anschlagschiene (28)
und Sägeblatt (7) maximal 5 mm beträgt.
• Prüfen Sie vor dem Schnitt, dass zwischen der
Anschlagschiene (28) und dem Sägeblatt (7) keine
Kollision möglich ist.
• Feststellschraube (29) wieder anziehen.
• Den Feststellgriff (13) nach unten drücken und den
unteren Raststellungshebel (12) mit dem Zeigefin-
ger nach oben ziehen.
• Mit dem Feststellgriff (13) den Drehtisch (16) auf
den gewünschten Winkel einstellen. Der Zeiger
(14) auf dem Drehtisch (16) muss mit dem ge-
wünschtem Winkelmaß der Skala (15) auf dem
feststehenden Sägetisch (17) übereinstimmen.
• Den Feststellgriff (13) wieder nach oben kippen um
den Drehtisch (16) zu fixieren.
• Schnitt wie unter Punkt 8.3 beschrieben ausfüh-
ren.
8.6 Gehrungsschnitt 0°- 45° und Drehtisch 0°
(Abb. 1, 2, 6, 8)
Mit der Kappsäge können Gehrungsschnitte nach
links und rechts von 0°- 45° zur Arbeitsfläche aus-
geführt werden.
Achtung! Die verschiebbare Anschlagschiene (28)
muss für Grehrungschnitte (geneigter Sägekopf) in
der äußeren Position fixiert werden.
• Öffnen Sie die Feststellschraube (29) der ver-
schiebbaren Anschlagschiene (28) und schieben
Sie die verschiebbare Anschlagschiene (28) nach
außen.
• Die verschiebbare Anschlagschiene (28) muss so-
weit vor der innersten Position arretiert werden,
dass der Abstand zwischen Anschlagschiene (28)
und Sägeblatt (7) mindestens 5 mm beträgt.
• Prüfen Sie vor dem Schnitt, dass zwischen der
Anschlagschiene (28) und dem Sägeblatt (7) keine
Kollision möglich ist.
• Feststellschraube (29) wieder anziehen.
• Maschinenkopf (5) in die obere Stellung bringen.
• Den Drehtisch (16) auf 0° Stellung fixieren.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Die Feststellschraube (22) lösen und mit dem
Handgriff (1) den Maschinenkopf (5) nach links
neigen, bis der Zeiger (20) auf das gewünschte
Winkelmaß an der Skala (19) zeigt.
• Feststellschraube (22) wieder festziehen.
• Schnitt wie unter Punkt 8.3 beschrieben durch-
führen.
8.7 Gehrungsschnitt 0°- 45° und Drehtisch 0°- 45°
(Abb. 1, 2, 6, 9)
Mit der Kappsäge können Gehrungsschnitte nach
links und rechts von 0°- 45° zur Arbeitsfläche und
gleichzeitig 0°- 45° zur Anschlagschiene ausgeführt
werden (Doppelgehrungsschnitt).
Achtung! Die verschiebbare Anschlagschiene (28)
muss für Grehrungschnitte (geneigter Sägekopf) in
der äußeren Position fixiert werden.
• Öffnen Sie die Feststellschraube (29) der ver-
schiebbaren Anschlagschiene (28) und schieben
sie die verschiebbare Anschlagschiene (28) nach
außen.
• Die verschiebbare Anschlagschiene (28) muss so-
weit vor der innersten Position arretiert werden,
dass der Abstand zwischen Anschlagschiene (28)
und Sägeblatt (7) mindestens 5 mm beträgt.
• Prüfen Sie vor dem Schnitt, dass zwischen der
Anschlagschiene (28) und dem Sägeblatt (7) keine
Kollision möglich ist.
• Feststellschraube (29) wieder anziehen.
• Maschinenkopf (5) in die obere Stellung bringen.
• Den Feststellgriff (13) nach unten drücken und den
unteren Raststellungshebel (12) mit dem Zeigefin-
ger nach oben ziehen, um den Drehtisch zu lösen.
• Mit dem Feststellgriff (13) den Drehtisch (16) auf
den gewünschten Winkel einstellen (siehe hierzu
auch Punkt 8.4).
• Den Feststellgriff (13) wieder nach oben kippen um
den Drehtisch (16) zu fixieren.
• Die Feststellschraube (22) lösen.
• Mit dem Handgriff (1) den Maschinenkopf (5) nach
links, auf das gewünschte Winkelmaß neigen (sie-
he hierzu auch Punkt 8.6).
• Feststellschraube (22) wieder festziehen.
• Schnitt wie unter Punkt 8.3 beschrieben ausfüh-
ren.
8.8 Schnitttiefenbegrenzung (Abb. 3)
• Mittels der Schraube (26) kann die Schnitttiefe
stufenlos eingestellt werden. Hierzu Rändelmut-
ter an der Schraube (26) lösen. Die gewünschte
Schnitttiefe durch Eindrehen oder Herausdrehen
der Schraube (26) einstellen. Anschließend die
Rändelmutter wieder an der Schraube (26) fest-
ziehen.
• Überprüfen Sie die Einstellung anhand eines Pro-
beschnittes.
