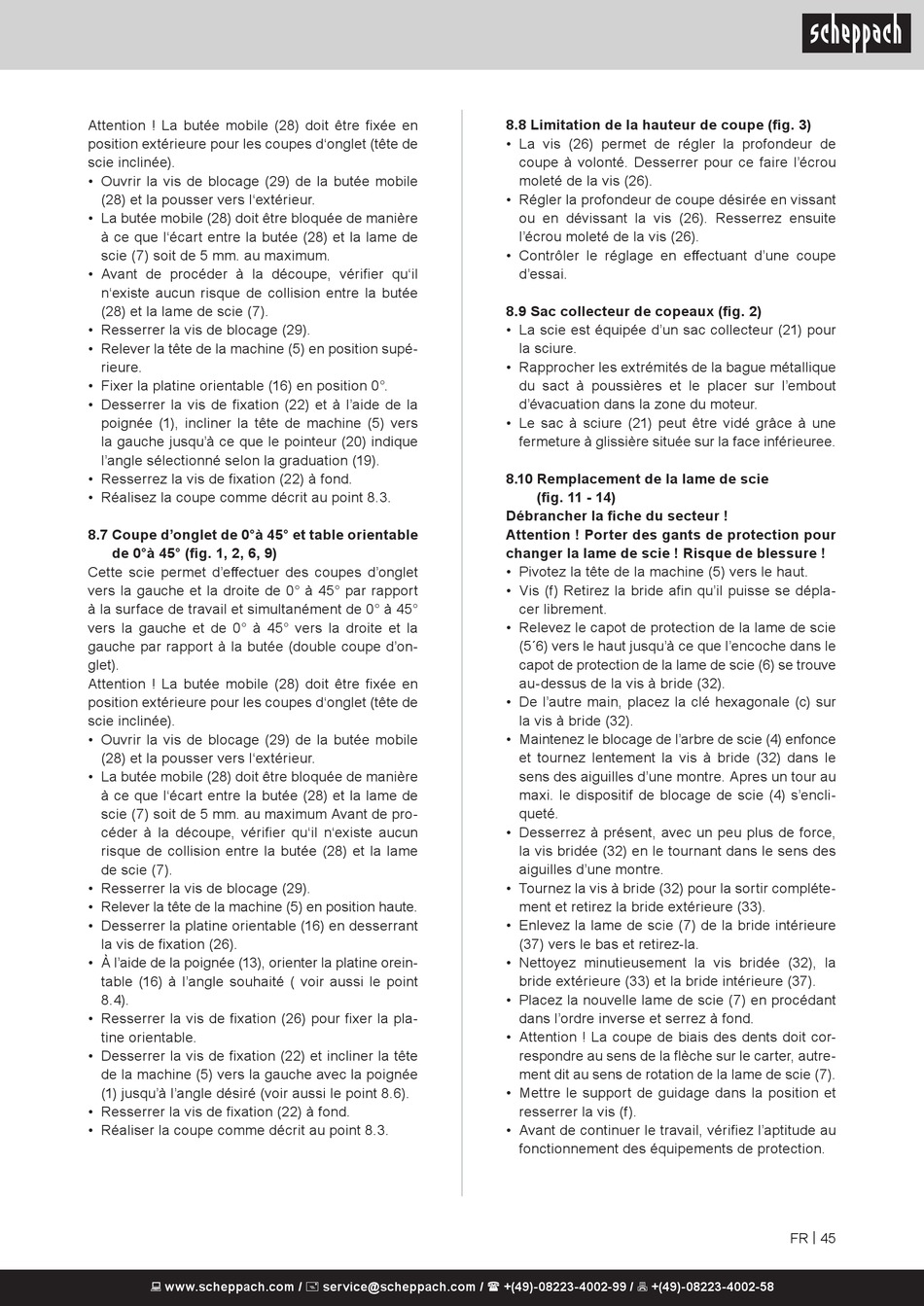

Attention ! La butée mobile (28) doit être fixée en
position extérieure pour les coupes d'onglet (tête de
scie inclinée).
• Ouvrir la vis de blocage (29) de la butée mobile
(28) et la pousser vers l'extérieur.
• La butée mobile (28) doit être bloquée de manière
à ce que l'écart entre la butée (28) et la lame de
scie (7) soit de 5 mm. au maximum.
• Avant de procéder à la découpe, vérifier qu'il
n'existe aucun risque de collision entre la butée
(28) et la lame de scie (7).
• Resserrer la vis de blocage (29).
• Relever la tête de la machine (5) en position supé-
rieure.
• Fixer la platine orientable (16) en position 0°.
• Desserrer la vis de fixation (22) et à l'aide de la
poignée (1), incliner la tête de machine (5) vers
la gauche jusqu'à ce que le pointeur (20) indique
l'angle sélectionné selon la graduation (19).
• Resserrez la vis de fixation (22) à fond.
• Réalisez la coupe comme décrit au point 8.3.
8.7 Coupe d'onglet de 0°à 45° et table orientable
de 0°à 45° (fig. 1, 2, 6, 9)
Cette scie permet d'effectuer des coupes d'onglet
vers la gauche et la droite de 0° à 45° par rapport
à la surface de travail et simultanément de 0° à 45°
vers la gauche et de 0° à 45° vers la droite et la
gauche par rapport à la butée (double coupe d'on-
glet).
Attention ! La butée mobile (28) doit être fixée en
position extérieure pour les coupes d'onglet (tête de
scie inclinée).
• Ouvrir la vis de blocage (29) de la butée mobile
(28) et la pousser vers l'extérieur.
• La butée mobile (28) doit être bloquée de manière
à ce que l'écart entre la butée (28) et la lame de
scie (7) soit de 5 mm. au maximum Avant de pro-
céder à la découpe, vérifier qu'il n'existe aucun
risque de collision entre la butée (28) et la lame
de scie (7).
• Resserrer la vis de blocage (29).
• Relever la tête de la machine (5) en position haute.
• Desserrer la platine orientable (16) en desserrant
la vis de fixation (26).
• À l'aide de la poignée (13), orienter la platine orein-
table (16) à l'angle souhaité ( voir aussi le point
8.4).
• Resserrer la vis de fixation (26) pour fixer la pla-
tine orientable.
• Desserrer la vis de fixation (22) et incliner la tête
de la machine (5) vers la gauche avec la poignée
(1) jusqu'à l'angle désiré (voir aussi le point 8.6).
• Resserrer la vis de fixation (22) à fond.
• Réaliser la coupe comme décrit au point 8.3.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.8 Limitation de la hauteur de coupe (fig. 3)
• La vis (26) permet de régler la profondeur de
coupe à volonté. Desserrer pour ce faire l'écrou
moleté de la vis (26).
• Régler la profondeur de coupe désirée en vissant
ou en dévissant la vis (26). Resserrez ensuite
l'écrou moleté de la vis (26).
• Contrôler le réglage en effectuant d'une coupe
d'essai.
8.9 Sac collecteur de copeaux (fig. 2)
• La scie est équipée d'un sac collecteur (21) pour
la sciure.
• Rapprocher les extrémités de la bague métallique
du sact à poussières et le placer sur l'embout
d'évacuation dans la zone du moteur.
• Le sac à sciure (21) peut être vidé grâce à une
fermeture à glissière située sur la face inférieuree.
8.10 Remplacement de la lame de scie
(fig. 11 - 14)
Débrancher la fiche du secteur !
Attention ! Porter des gants de protection pour
changer la lame de scie ! Risque de blessure !
• Pivotez la tête de la machine (5) vers le haut.
• Vis (f) Retirez la bride afin qu'il puisse se dépla-
cer librement.
• Relevez le capot de protection de la lame de scie
(5´6) vers le haut jusqu'à ce que l'encoche dans le
capot de protection de la lame de scie (6) se trouve
au-dessus de la vis à bride (32).
• De l'autre main, placez la clé hexagonale (c) sur
la vis à bride (32).
• Maintenez le blocage de l'arbre de scie (4) enfonce
et tournez lentement la vis à bride (32) dans le
sens des aiguilles d'une montre. Apres un tour au
maxi. le dispositif de blocage de scie (4) s'encli-
queté.
• Desserrez à présent, avec un peu plus de force,
la vis bridée (32) en le tournant dans le sens des
aiguilles d'une montre.
• Tournez la vis à bride (32) pour la sortir compléte-
ment et retirez la bride extérieure (33).
• Enlevez la lame de scie (7) de la bride intérieure
(37) vers le bas et retirez-la.
• Nettoyez minutieusement la vis bridée (32), la
bride extérieure (33) et la bride intérieure (37).
• Placez la nouvelle lame de scie (7) en procédant
dans l'ordre inverse et serrez à fond.
• Attention ! La coupe de biais des dents doit cor-
respondre au sens de la flèche sur le carter, autre-
ment dit au sens de rotation de la lame de scie (7).
• Mettre le support de guidage dans la position et
resserrer la vis (f).
• Avant de continuer le travail, vérifiez l'aptitude au
fonctionnement des équipements de protection.
FR | 45
