Scheppach 709127 Original Bedienungsanleitung Seite 178

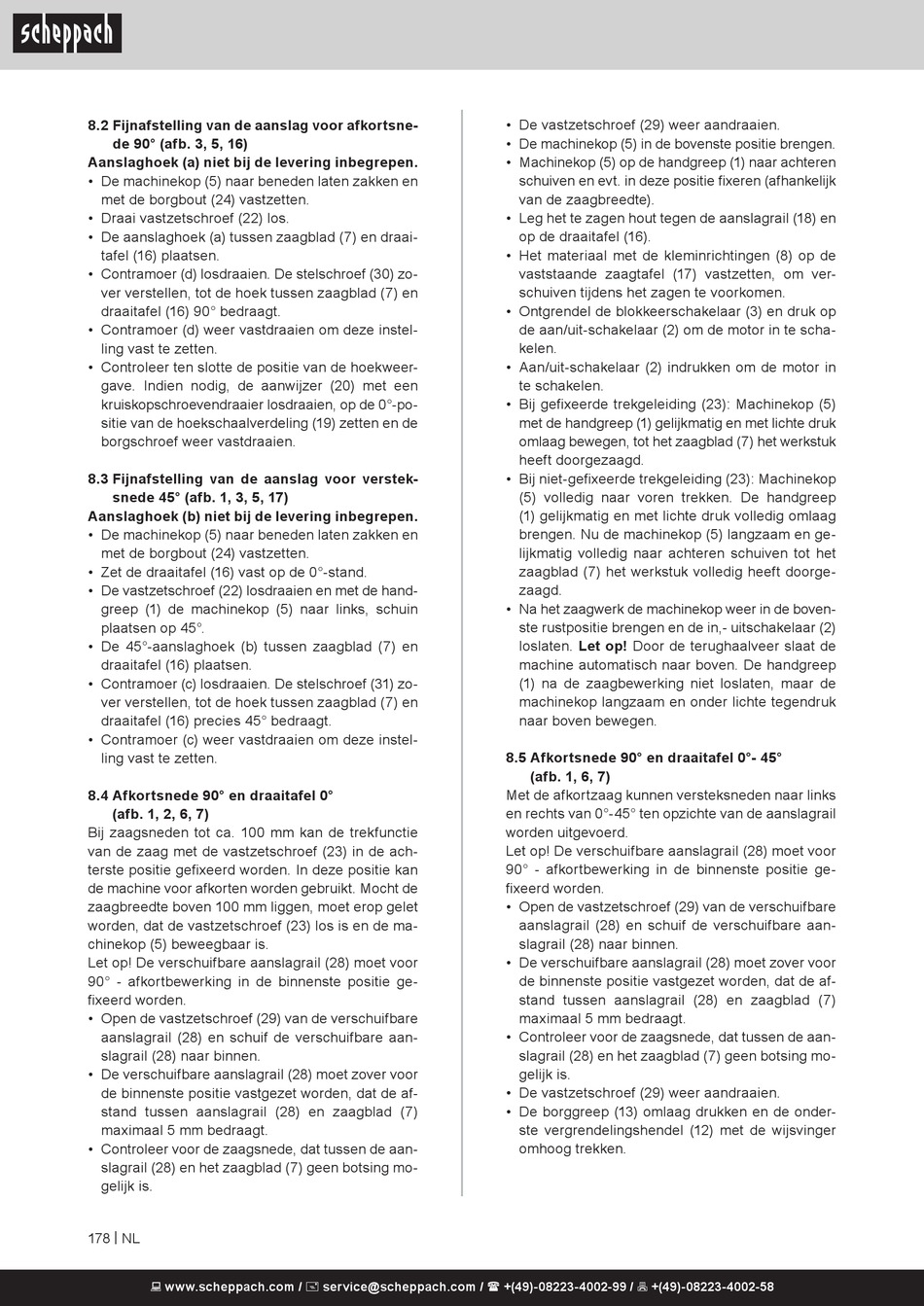

8.2 Fijnafstelling van de aanslag voor afkortsne-
de 90° (afb. 3, 5, 16)
Aanslaghoek (a) niet bij de levering inbegrepen.
• De machinekop (5) naar beneden laten zakken en
met de borgbout (24) vastzetten.
• Draai vastzetschroef (22) los.
• De aanslaghoek (a) tussen zaagblad (7) en draai-
tafel (16) plaatsen.
• Contramoer (d) losdraaien. De stelschroef (30) zo-
ver verstellen, tot de hoek tussen zaagblad (7) en
draaitafel (16) 90° bedraagt.
• Contramoer (d) weer vastdraaien om deze instel-
ling vast te zetten.
• Controleer ten slotte de positie van de hoekweer-
gave. Indien nodig, de aanwijzer (20) met een
kruiskopschroevendraaier losdraaien, op de 0°-po-
sitie van de hoekschaalverdeling (19) zetten en de
borgschroef weer vastdraaien.
8.3 Fijnafstelling van de aanslag voor verstek-
snede 45° (afb. 1, 3, 5, 17)
Aanslaghoek (b) niet bij de levering inbegrepen.
• De machinekop (5) naar beneden laten zakken en
met de borgbout (24) vastzetten.
• Zet de draaitafel (16) vast op de 0°-stand.
• De vastzetschroef (22) losdraaien en met de hand-
greep (1) de machinekop (5) naar links, schuin
plaatsen op 45°.
• De 45°-aanslaghoek (b) tussen zaagblad (7) en
draaitafel (16) plaatsen.
• Contramoer (c) losdraaien. De stelschroef (31) zo-
ver verstellen, tot de hoek tussen zaagblad (7) en
draaitafel (16) precies 45° bedraagt.
• Contramoer (c) weer vastdraaien om deze instel-
ling vast te zetten.
8.4 Afkortsnede 90° en draaitafel 0°
(afb. 1, 2, 6, 7)
Bij zaagsneden tot ca. 100 mm kan de trekfunctie
van de zaag met de vastzetschroef (23) in de ach-
terste positie gefixeerd worden. In deze positie kan
de machine voor afkorten worden gebruikt. Mocht de
zaagbreedte boven 100 mm liggen, moet erop gelet
worden, dat de vastzetschroef (23) los is en de ma-
chinekop (5) beweegbaar is.
Let op! De verschuifbare aanslagrail (28) moet voor
90° - afkortbewerking in de binnenste positie ge-
fixeerd worden.
• Open de vastzetschroef (29) van de verschuifbare
aanslagrail (28) en schuif de verschuifbare aan-
slagrail (28) naar binnen.
• De verschuifbare aanslagrail (28) moet zover voor
de binnenste positie vastgezet worden, dat de af-
stand tussen aanslagrail (28) en zaagblad (7)
maximaal 5 mm bedraagt.
• Controleer voor de zaagsnede, dat tussen de aan-
slagrail (28) en het zaagblad (7) geen botsing mo-
gelijk is.
178 | NL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• De vastzetschroef (29) weer aandraaien.
• De machinekop (5) in de bovenste positie brengen.
• Machinekop (5) op de handgreep (1) naar achteren
schuiven en evt. in deze positie fixeren (afhankelijk
van de zaagbreedte).
• Leg het te zagen hout tegen de aanslagrail (18) en
op de draaitafel (16).
• Het materiaal met de kleminrichtingen (8) op de
vaststaande zaagtafel (17) vastzetten, om ver-
schuiven tijdens het zagen te voorkomen.
• Ontgrendel de blokkeerschakelaar (3) en druk op
de aan/uit-schakelaar (2) om de motor in te scha-
kelen.
• Aan/uit-schakelaar (2) indrukken om de motor in
te schakelen.
• Bij gefixeerde trekgeleiding (23): Machinekop (5)
met de handgreep (1) gelijkmatig en met lichte druk
omlaag bewegen, tot het zaagblad (7) het werkstuk
heeft doorgezaagd.
• Bij niet-gefixeerde trekgeleiding (23): Machinekop
(5) volledig naar voren trekken. De handgreep
(1) gelijkmatig en met lichte druk volledig omlaag
brengen. Nu de machinekop (5) langzaam en ge-
lijkmatig volledig naar achteren schuiven tot het
zaagblad (7) het werkstuk volledig heeft doorge-
zaagd.
• Na het zaagwerk de machinekop weer in de boven-
ste rustpositie brengen en de in,- uitschakelaar (2)
loslaten. Let op! Door de terughaalveer slaat de
machine automatisch naar boven. De handgreep
(1) na de zaagbewerking niet loslaten, maar de
machinekop langzaam en onder lichte tegendruk
naar boven bewegen.
8.5 Afkortsnede 90° en draaitafel 0°- 45°
(afb. 1, 6, 7)
Met de afkortzaag kunnen versteksneden naar links
en rechts van 0°-45° ten opzichte van de aanslagrail
worden uitgevoerd.
Let op! De verschuifbare aanslagrail (28) moet voor
90° - afkortbewerking in de binnenste positie ge-
fixeerd worden.
• Open de vastzetschroef (29) van de verschuifbare
aanslagrail (28) en schuif de verschuifbare aan-
slagrail (28) naar binnen.
• De verschuifbare aanslagrail (28) moet zover voor
de binnenste positie vastgezet worden, dat de af-
stand tussen aanslagrail (28) en zaagblad (7)
maximaal 5 mm bedraagt.
• Controleer voor de zaagsnede, dat tussen de aan-
slagrail (28) en het zaagblad (7) geen botsing mo-
gelijk is.
• De vastzetschroef (29) weer aandraaien.
• De borggreep (13) omlaag drukken en de onder-
ste vergrendelingshendel (12) met de wijsvinger
omhoog trekken.
