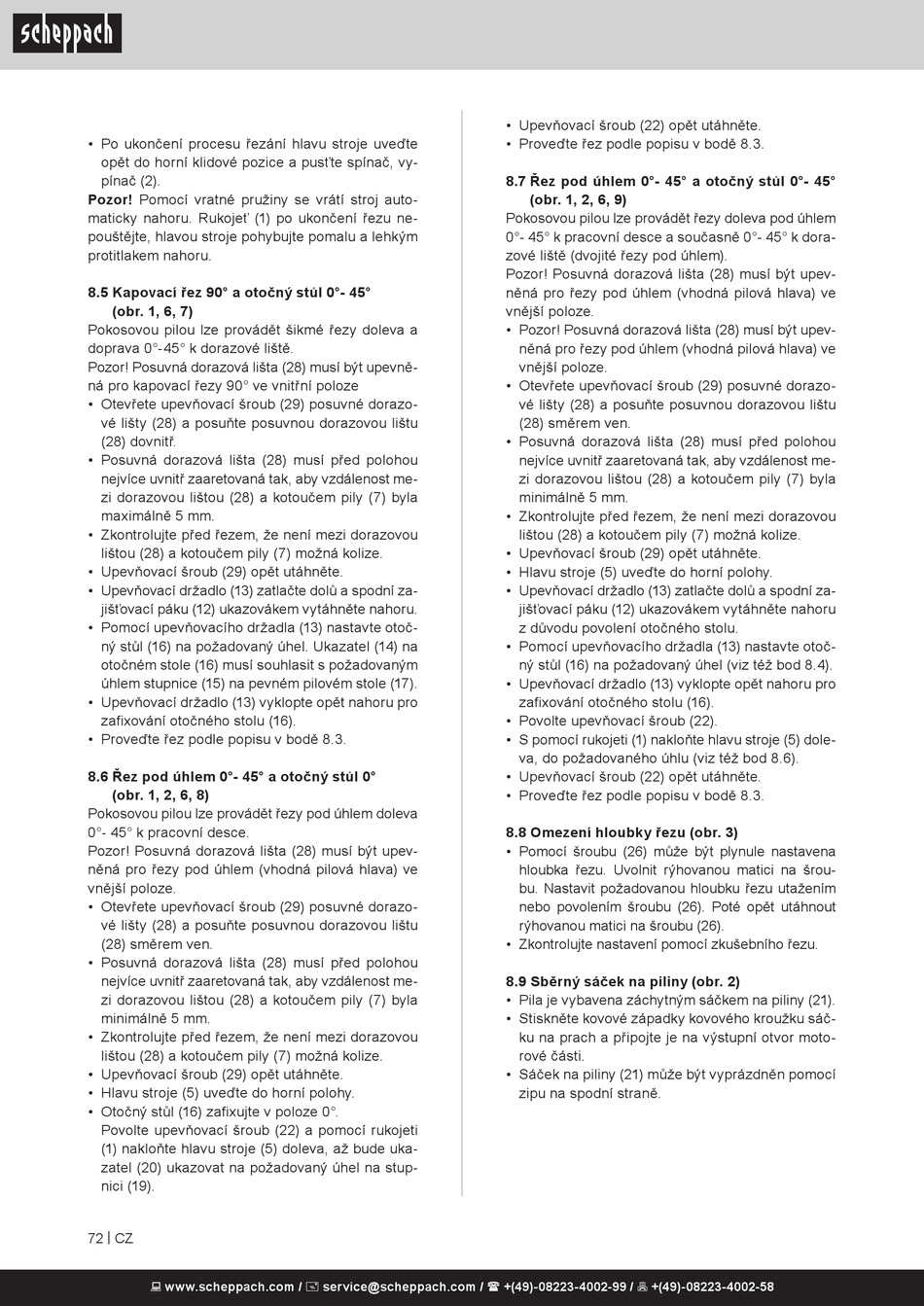

• Po ukončení procesu řezání hlavu stroje uveďte
opět do horní klidové pozice a pusťte spínač, vy-
pínač (2).
Pozor! Pomocí vratné pružiny se vrátí stroj auto-
maticky nahoru. Rukojeť (1) po ukončení řezu ne-
pouštějte, hlavou stroje pohybujte pomalu a lehkým
protitlakem nahoru.
8.5 Kapovací řez 90° a otočný stůl 0°- 45°
(obr. 1, 6, 7)
Pokosovou pilou lze provádět šikmé řezy doleva a
doprava 0°-45° k dorazové liště.
Pozor! Posuvná dorazová lišta (28) musí být upevně-
ná pro kapovací řezy 90° ve vnitřní poloze
• Otevřete upevňovací šroub (29) posuvné dorazo-
vé lišty (28) a posuňte posuvnou dorazovou lištu
(28) dovnitř.
• Posuvná dorazová lišta (28) musí před polohou
nejvíce uvnitř zaaretovaná tak, aby vzdálenost me-
zi dorazovou lištou (28) a kotoučem pily (7) byla
maximálně 5 mm.
• Zkontrolujte před řezem, že není mezi dorazovou
lištou (28) a kotoučem pily (7) možná kolize.
• Upevňovací šroub (29) opět utáhněte.
• Upevňovací držadlo (13) zatlačte dolů a spodní za-
jišťovací páku (12) ukazovákem vytáhněte nahoru.
• Pomocí upevňovacího držadla (13) nastavte otoč-
ný stůl (16) na požadovaný úhel. Ukazatel (14) na
otočném stole (16) musí souhlasit s požadovaným
úhlem stupnice (15) na pevném pilovém stole (17).
• Upevňovací držadlo (13) vyklopte opět nahoru pro
zafixování otočného stolu (16).
• Proveďte řez podle popisu v bodě 8.3.
8.6 Řez pod úhlem 0°- 45° a otočný stůl 0°
(obr. 1, 2, 6, 8)
Pokosovou pilou lze provádět řezy pod úhlem doleva
0°- 45° k pracovní desce.
Pozor! Posuvná dorazová lišta (28) musí být upev-
něná pro řezy pod úhlem (vhodná pilová hlava) ve
vnější poloze.
• Otevřete upevňovací šroub (29) posuvné dorazo-
vé lišty (28) a posuňte posuvnou dorazovou lištu
(28) směrem ven.
• Posuvná dorazová lišta (28) musí před polohou
nejvíce uvnitř zaaretovaná tak, aby vzdálenost me-
zi dorazovou lištou (28) a kotoučem pily (7) byla
minimálně 5 mm.
• Zkontrolujte před řezem, že není mezi dorazovou
lištou (28) a kotoučem pily (7) možná kolize.
• Upevňovací šroub (29) opět utáhněte.
• Hlavu stroje (5) uveďte do horní polohy.
• Otočný stůl (16) zafixujte v poloze 0°.
Povolte upevňovací šroub (22) a pomocí rukojeti
(1) nakloňte hlavu stroje (5) doleva, až bude uka-
zatel (20) ukazovat na požadovaný úhel na stup-
nici (19).
72 | CZ
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Upevňovací šroub (22) opět utáhněte.
• Proveďte řez podle popisu v bodě 8.3.
8.7 Řez pod úhlem 0°- 45° a otočný stůl 0°- 45°
(obr. 1, 2, 6, 9)
Pokosovou pilou lze provádět řezy doleva pod úhlem
0°- 45° k pracovní desce a současně 0°- 45° k dora-
zové liště (dvojité řezy pod úhlem).
Pozor! Posuvná dorazová lišta (28) musí být upev-
něná pro řezy pod úhlem (vhodná pilová hlava) ve
vnější poloze.
• Pozor! Posuvná dorazová lišta (28) musí být upev-
něná pro řezy pod úhlem (vhodná pilová hlava) ve
vnější poloze.
• Otevřete upevňovací šroub (29) posuvné dorazo-
vé lišty (28) a posuňte posuvnou dorazovou lištu
(28) směrem ven.
• Posuvná dorazová lišta (28) musí před polohou
nejvíce uvnitř zaaretovaná tak, aby vzdálenost me-
zi dorazovou lištou (28) a kotoučem pily (7) byla
minimálně 5 mm.
• Zkontrolujte před řezem, že není mezi dorazovou
lištou (28) a kotoučem pily (7) možná kolize.
• Upevňovací šroub (29) opět utáhněte.
• Hlavu stroje (5) uveďte do horní polohy.
• Upevňovací držadlo (13) zatlačte dolů a spodní za-
jišťovací páku (12) ukazovákem vytáhněte nahoru
z důvodu povolení otočného stolu.
• Pomocí upevňovacího držadla (13) nastavte otoč-
ný stůl (16) na požadovaný úhel (viz též bod 8.4).
• Upevňovací držadlo (13) vyklopte opět nahoru pro
zafixování otočného stolu (16).
• Povolte upevňovací šroub (22).
• S pomocí rukojeti (1) nakloňte hlavu stroje (5) dole-
va, do požadovaného úhlu (viz též bod 8.6).
• Upevňovací šroub (22) opět utáhněte.
• Proveďte řez podle popisu v bodě 8.3.
8.8 Omezení hloubky řezu (obr. 3)
• Pomocí šroubu (26) může být plynule nastavena
hloubka řezu. Uvolnit rýhovanou matici na šrou-
bu. Nastavit požadovanou hloubku řezu utažením
nebo povolením šroubu (26). Poté opět utáhnout
rýhovanou matici na šroubu (26).
• Zkontrolujte nastavení pomocí zkušebního řezu.
8.9 Sběrný sáček na piliny (obr. 2)
• Pila je vybavena záchytným sáčkem na piliny (21).
• Stiskněte kovové západky kovového kroužku sáč-
ku na prach a připojte je na výstupní otvor moto-
rové části.
• Sáček na piliny (21) může být vyprázdněn pomocí
zipu na spodní straně.
