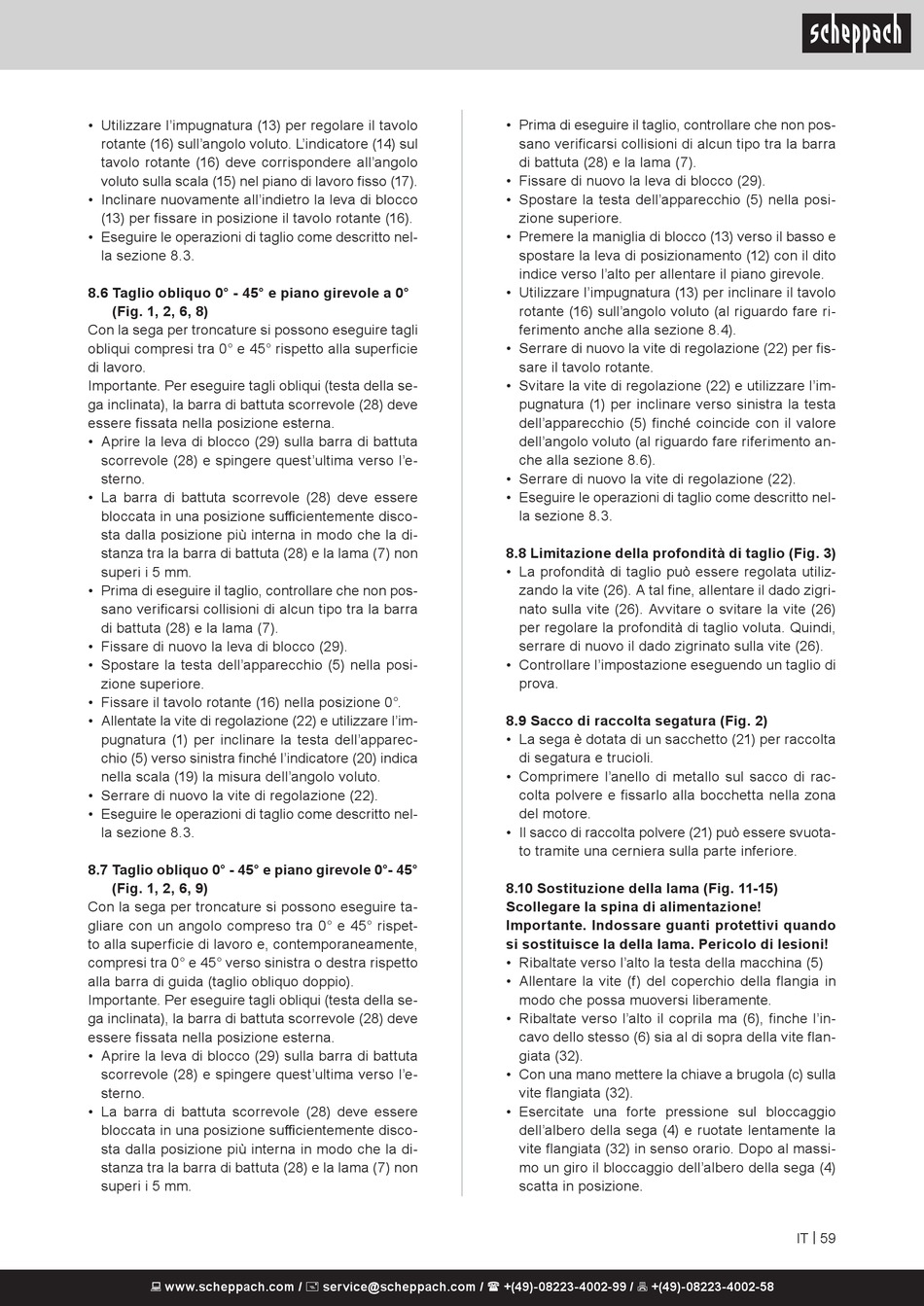

• Utilizzare l'impugnatura (13) per regolare il tavolo
rotante (16) sull'angolo voluto. L'indicatore (14) sul
tavolo rotante (16) deve corrispondere all'angolo
voluto sulla scala (15) nel piano di lavoro fisso (17).
• Inclinare nuovamente all'indietro la leva di blocco
(13) per fissare in posizione il tavolo rotante (16).
• Eseguire le operazioni di taglio come descritto nel-
la sezione 8.3.
8.6 Taglio obliquo 0° - 45° e piano girevole a 0°
(Fig. 1, 2, 6, 8)
Con la sega per troncature si possono eseguire tagli
obliqui compresi tra 0° e 45° rispetto alla superficie
di lavoro.
Importante. Per eseguire tagli obliqui (testa della se-
ga inclinata), la barra di battuta scorrevole (28) deve
essere fissata nella posizione esterna.
• Aprire la leva di blocco (29) sulla barra di battuta
scorrevole (28) e spingere quest'ultima verso l'e-
sterno.
• La barra di battuta scorrevole (28) deve essere
bloccata in una posizione sufficientemente disco-
sta dalla posizione più interna in modo che la di-
stanza tra la barra di battuta (28) e la lama (7) non
superi i 5 mm.
• Prima di eseguire il taglio, controllare che non pos-
sano verificarsi collisioni di alcun tipo tra la barra
di battuta (28) e la lama (7).
• Fissare di nuovo la leva di blocco (29).
• Spostare la testa dell'apparecchio (5) nella posi-
zione superiore.
• Fissare il tavolo rotante (16) nella posizione 0°.
• Allentate la vite di regolazione (22) e utilizzare l'im-
pugnatura (1) per inclinare la testa dell'apparec-
chio (5) verso sinistra finché l'indicatore (20) indica
nella scala (19) la misura dell'angolo voluto.
• Serrare di nuovo la vite di regolazione (22).
• Eseguire le operazioni di taglio come descritto nel-
la sezione 8.3.
8.7 Taglio obliquo 0° - 45° e piano girevole 0°- 45°
(Fig. 1, 2, 6, 9)
Con la sega per troncature si possono eseguire ta-
gliare con un angolo compreso tra 0° e 45° rispet-
to alla superficie di lavoro e, contemporaneamente,
compresi tra 0° e 45° verso sinistra o destra rispetto
alla barra di guida (taglio obliquo doppio).
Importante. Per eseguire tagli obliqui (testa della se-
ga inclinata), la barra di battuta scorrevole (28) deve
essere fissata nella posizione esterna.
• Aprire la leva di blocco (29) sulla barra di battuta
scorrevole (28) e spingere quest'ultima verso l'e-
sterno.
• La barra di battuta scorrevole (28) deve essere
bloccata in una posizione sufficientemente disco-
sta dalla posizione più interna in modo che la di-
stanza tra la barra di battuta (28) e la lama (7) non
superi i 5 mm.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Prima di eseguire il taglio, controllare che non pos-
sano verificarsi collisioni di alcun tipo tra la barra
di battuta (28) e la lama (7).
• Fissare di nuovo la leva di blocco (29).
• Spostare la testa dell'apparecchio (5) nella posi-
zione superiore.
• Premere la maniglia di blocco (13) verso il basso e
spostare la leva di posizionamento (12) con il dito
indice verso l'alto per allentare il piano girevole.
• Utilizzare l'impugnatura (13) per inclinare il tavolo
rotante (16) sull'angolo voluto (al riguardo fare ri-
ferimento anche alla sezione 8.4).
• Serrare di nuovo la vite di regolazione (22) per fis-
sare il tavolo rotante.
• Svitare la vite di regolazione (22) e utilizzare l'im-
pugnatura (1) per inclinare verso sinistra la testa
dell'apparecchio (5) finché coincide con il valore
dell'angolo voluto (al riguardo fare riferimento an-
che alla sezione 8.6).
• Serrare di nuovo la vite di regolazione (22).
• Eseguire le operazioni di taglio come descritto nel-
la sezione 8.3.
8.8 Limitazione della profondità di taglio (Fig. 3)
• La profondità di taglio può essere regolata utiliz-
zando la vite (26). A tal fine, allentare il dado zigri-
nato sulla vite (26). Avvitare o svitare la vite (26)
per regolare la profondità di taglio voluta. Quindi,
serrare di nuovo il dado zigrinato sulla vite (26).
• Controllare l'impostazione eseguendo un taglio di
prova.
8.9 Sacco di raccolta segatura (Fig. 2)
• La sega è dotata di un sacchetto (21) per raccolta
di segatura e trucioli.
• Comprimere l'anello di metallo sul sacco di rac-
colta polvere e fissarlo alla bocchetta nella zona
del motore.
• Il sacco di raccolta polvere (21) può essere svuota-
to tramite una cerniera sulla parte inferiore.
8.10 Sostituzione della lama (Fig. 11-15)
Scollegare la spina di alimentazione!
Importante. Indossare guanti protettivi quando
si sostituisce la della lama. Pericolo di lesioni!
• Ribaltate verso l'alto la testa della macchina (5)
• Allentare la vite (f) del coperchio della flangia in
modo che possa muoversi liberamente.
• Ribaltate verso l'alto il coprila ma (6), finche l'in-
cavo dello stesso (6) sia al di sopra della vite flan-
giata (32).
• Con una mano mettere la chiave a brugola (c) sulla
vite flangiata (32).
• Esercitate una forte pressione sul bloccaggio
dell'albero della sega (4) e ruotate lentamente la
vite flangiata (32) in senso orario. Dopo al massi-
mo un giro il bloccaggio dell'albero della sega (4)
scatta in posizione.
