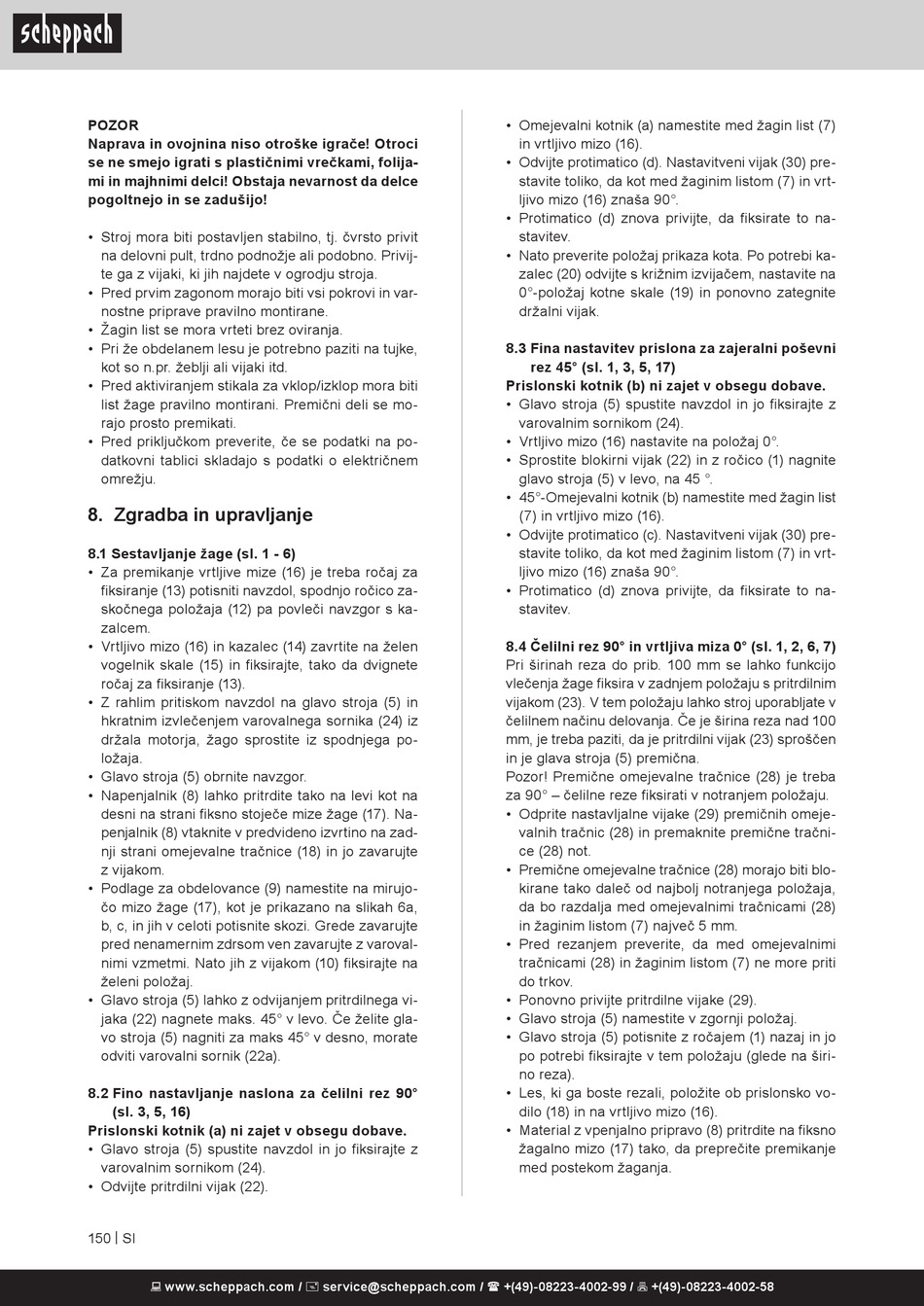

POZOR
Naprava in ovojnina niso otroške igrače! Otroci
se ne smejo igrati s plastičnimi vrečkami, folija-
mi in majhnimi delci! Obstaja nevarnost da delce
pogoltnejo in se zadušijo!
• Stroj mora biti postavljen stabilno, tj. čvrsto privit
na delovni pult, trdno podnožje ali podobno. Privij-
te ga z vijaki, ki jih najdete v ogrodju stroja.
• Pred prvim zagonom morajo biti vsi pokrovi in var-
nostne priprave pravilno montirane.
• Žagin list se mora vrteti brez oviranja.
• Pri že obdelanem lesu je potrebno paziti na tujke,
kot so n.pr. žeblji ali vijaki itd.
• Pred aktiviranjem stikala za vklop/izklop mora biti
list žage pravilno montirani. Premični deli se mo-
rajo prosto premikati.
• Pred priključkom preverite, če se podatki na po-
datkovni tablici skladajo s podatki o električnem
omrežju.

8. Zgradba in upravljanje

8.1 Sestavljanje žage (sl. 1 - 6)
• Za premikanje vrtljive mize (16) je treba ročaj za
fiksiranje (13) potisniti navzdol, spodnjo ročico za-
skočnega položaja (12) pa povleči navzgor s ka-
zalcem.
• Vrtljivo mizo (16) in kazalec (14) zavrtite na želen
vogelnik skale (15) in fiksirajte, tako da dvignete
ročaj za fiksiranje (13).
• Z rahlim pritiskom navzdol na glavo stroja (5) in
hkratnim izvlečenjem varovalnega sornika (24) iz
držala motorja, žago sprostite iz spodnjega po-
ložaja.
• Glavo stroja (5) obrnite navzgor.
• Napenjalnik (8) lahko pritrdite tako na levi kot na
desni na strani fiksno stoječe mize žage (17). Na-
penjalnik (8) vtaknite v predvideno izvrtino na zad-
nji strani omejevalne tračnice (18) in jo zavarujte
z vijakom.
• Podlage za obdelovance (9) namestite na mirujo-
čo mizo žage (17), kot je prikazano na slikah 6a,
b, c, in jih v celoti potisnite skozi. Grede zavarujte
pred nenamernim zdrsom ven zavarujte z varoval-
nimi vzmetmi. Nato jih z vijakom (10) fiksirajte na
želeni položaj.
• Glavo stroja (5) lahko z odvijanjem pritrdilnega vi-
jaka (22) nagnete maks. 45° v levo. Če želite gla-
vo stroja (5) nagniti za maks 45° v desno, morate
odviti varovalni sornik (22a).
8.2 Fino nastavljanje naslona za čelilni rez 90°
(sl. 3, 5, 16)
Prislonski kotnik (a) ni zajet v obsegu dobave.
• Glavo stroja (5) spustite navzdol in jo fiksirajte z
varovalnim sornikom (24).
• Odvijte pritrdilni vijak (22).
150 | SI
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Omejevalni kotnik (a) namestite med žagin list (7)
in vrtljivo mizo (16).
• Odvijte protimatico (d). Nastavitveni vijak (30) pre-
stavite toliko, da kot med žaginim listom (7) in vrt-
ljivo mizo (16) znaša 90°.
• Protimatico (d) znova privijte, da fiksirate to na-
stavitev.
• Nato preverite položaj prikaza kota. Po potrebi ka-
zalec (20) odvijte s križnim izvijačem, nastavite na
0°-položaj kotne skale (19) in ponovno zategnite
držalni vijak.
8.3 Fina nastavitev prislona za zajeralni poševni
rez 45° (sl. 1, 3, 5, 17)
Prislonski kotnik (b) ni zajet v obsegu dobave.
• Glavo stroja (5) spustite navzdol in jo fiksirajte z
varovalnim sornikom (24).
• Vrtljivo mizo (16) nastavite na položaj 0°.
• Sprostite blokirni vijak (22) in z ročico (1) nagnite
glavo stroja (5) v levo, na 45 °.
• 45°-Omejevalni kotnik (b) namestite med žagin list
(7) in vrtljivo mizo (16).
• Odvijte protimatico (c). Nastavitveni vijak (30) pre-
stavite toliko, da kot med žaginim listom (7) in vrt-
ljivo mizo (16) znaša 90°.
• Protimatico (d) znova privijte, da fiksirate to na-
stavitev.
8.4 Čelilni rez 90° in vrtljiva miza 0° (sl. 1, 2, 6, 7)
Pri širinah reza do prib. 100 mm se lahko funkcijo
vlečenja žage fiksira v zadnjem položaju s pritrdilnim
vijakom (23). V tem položaju lahko stroj uporabljate v
čelilnem načinu delovanja. Če je širina reza nad 100
mm, je treba paziti, da je pritrdilni vijak (23) sproščen
in je glava stroja (5) premična.
Pozor! Premične omejevalne tračnice (28) je treba
za 90° – čelilne reze fiksirati v notranjem položaju.
• Odprite nastavljalne vijake (29) premičnih omeje-
valnih tračnic (28) in premaknite premične tračni-
ce (28) not.
• Premične omejevalne tračnice (28) morajo biti blo-
kirane tako daleč od najbolj notranjega položaja,
da bo razdalja med omejevalnimi tračnicami (28)
in žaginim listom (7) največ 5 mm.
• Pred rezanjem preverite, da med omejevalnimi
tračnicami (28) in žaginim listom (7) ne more priti
do trkov.
• Ponovno privijte pritrdilne vijake (29).
• Glavo stroja (5) namestite v zgornji položaj.
• Glavo stroja (5) potisnite z ročajem (1) nazaj in jo
po potrebi fiksirajte v tem položaju (glede na širi-
no reza).
• Les, ki ga boste rezali, položite ob prislonsko vo-
dilo (18) in na vrtljivo mizo (16).
• Material z vpenjalno pripravo (8) pritrdite na fiksno
žagalno mizo (17) tako, da preprečite premikanje
med postekom žaganja.
