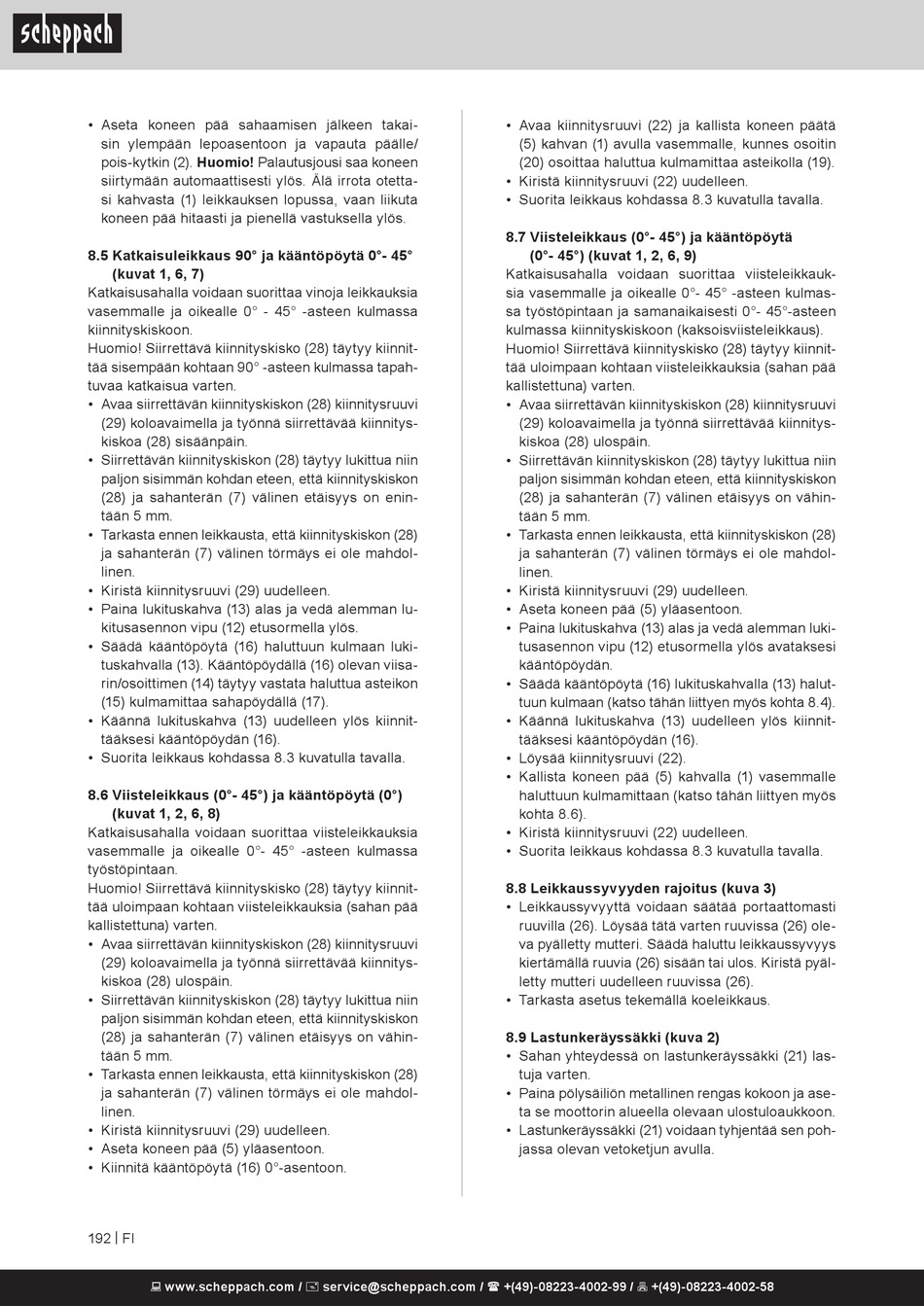

• Aseta koneen pää sahaamisen jälkeen takai-
sin ylempään lepoasentoon ja vapauta päälle/
pois-kytkin (2). Huomio! Palautusjousi saa koneen
siirtymään automaattisesti ylös. Älä irrota otetta-
si kahvasta (1) leikkauksen lopussa, vaan liikuta
koneen pää hitaasti ja pienellä vastuksella ylös.
8.5 Katkaisuleikkaus 90° ja kääntöpöytä 0°- 45°
(kuvat 1, 6, 7)
Katkaisusahalla voidaan suorittaa vinoja leikkauksia
vasemmalle ja oikealle 0° - 45° -asteen kulmassa
kiinnityskiskoon.
Huomio! Siirrettävä kiinnityskisko (28) täytyy kiinnit-
tää sisempään kohtaan 90° -asteen kulmassa tapah-
tuvaa katkaisua varten.
• Avaa siirrettävän kiinnityskiskon (28) kiinnitysruuvi
(29) koloavaimella ja työnnä siirrettävää kiinnitys-
kiskoa (28) sisäänpäin.
• Siirrettävän kiinnityskiskon (28) täytyy lukittua niin
paljon sisimmän kohdan eteen, että kiinnityskiskon
(28) ja sahanterän (7) välinen etäisyys on enin-
tään 5 mm.
• Tarkasta ennen leikkausta, että kiinnityskiskon (28)
ja sahanterän (7) välinen törmäys ei ole mahdol-
linen.
• Kiristä kiinnitysruuvi (29) uudelleen.
• Paina lukituskahva (13) alas ja vedä alemman lu-
kitusasennon vipu (12) etusormella ylös.
• Säädä kääntöpöytä (16) haluttuun kulmaan luki-
tuskahvalla (13). Kääntöpöydällä (16) olevan viisa-
rin/osoittimen (14) täytyy vastata haluttua asteikon
(15) kulmamittaa sahapöydällä (17).
• Käännä lukituskahva (13) uudelleen ylös kiinnit-
tääksesi kääntöpöydän (16).
• Suorita leikkaus kohdassa 8.3 kuvatulla tavalla.
8.6 Viisteleikkaus (0°- 45°) ja kääntöpöytä (0°)
(kuvat 1, 2, 6, 8)
Katkaisusahalla voidaan suorittaa viisteleikkauksia
vasemmalle ja oikealle 0°- 45° -asteen kulmassa
työstöpintaan.
Huomio! Siirrettävä kiinnityskisko (28) täytyy kiinnit-
tää uloimpaan kohtaan viisteleikkauksia (sahan pää
kallistettuna) varten.
• Avaa siirrettävän kiinnityskiskon (28) kiinnitysruuvi
(29) koloavaimella ja työnnä siirrettävää kiinnitys-
kiskoa (28) ulospäin.
• Siirrettävän kiinnityskiskon (28) täytyy lukittua niin
paljon sisimmän kohdan eteen, että kiinnityskiskon
(28) ja sahanterän (7) välinen etäisyys on vähin-
tään 5 mm.
• Tarkasta ennen leikkausta, että kiinnityskiskon (28)
ja sahanterän (7) välinen törmäys ei ole mahdol-
linen.
• Kiristä kiinnitysruuvi (29) uudelleen.
• Aseta koneen pää (5) yläasentoon.
• Kiinnitä kääntöpöytä (16) 0°-asentoon.
192 | FI
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Avaa kiinnitysruuvi (22) ja kallista koneen päätä
(5) kahvan (1) avulla vasemmalle, kunnes osoitin
(20) osoittaa haluttua kulmamittaa asteikolla (19).
• Kiristä kiinnitysruuvi (22) uudelleen.
• Suorita leikkaus kohdassa 8.3 kuvatulla tavalla.
8.7 Viisteleikkaus (0°- 45°) ja kääntöpöytä
(0°- 45°) (kuvat 1, 2, 6, 9)
Katkaisusahalla voidaan suorittaa viisteleikkauk-
sia vasemmalle ja oikealle 0°- 45° -asteen kulmas-
sa työstöpintaan ja samanaikaisesti 0°- 45°-asteen
kulmassa kiinnityskiskoon (kaksoisviisteleikkaus).
Huomio! Siirrettävä kiinnityskisko (28) täytyy kiinnit-
tää uloimpaan kohtaan viisteleikkauksia (sahan pää
kallistettuna) varten.
• Avaa siirrettävän kiinnityskiskon (28) kiinnitysruuvi
(29) koloavaimella ja työnnä siirrettävää kiinnitys-
kiskoa (28) ulospäin.
• Siirrettävän kiinnityskiskon (28) täytyy lukittua niin
paljon sisimmän kohdan eteen, että kiinnityskiskon
(28) ja sahanterän (7) välinen etäisyys on vähin-
tään 5 mm.
• Tarkasta ennen leikkausta, että kiinnityskiskon (28)
ja sahanterän (7) välinen törmäys ei ole mahdol-
linen.
• Kiristä kiinnitysruuvi (29) uudelleen.
• Aseta koneen pää (5) yläasentoon.
• Paina lukituskahva (13) alas ja vedä alemman luki-
tusasennon vipu (12) etusormella ylös avataksesi
kääntöpöydän.
• Säädä kääntöpöytä (16) lukituskahvalla (13) halut-
tuun kulmaan (katso tähän liittyen myös kohta 8.4).
• Käännä lukituskahva (13) uudelleen ylös kiinnit-
tääksesi kääntöpöydän (16).
• Löysää kiinnitysruuvi (22).
• Kallista koneen pää (5) kahvalla (1) vasemmalle
haluttuun kulmamittaan (katso tähän liittyen myös
kohta 8.6).
• Kiristä kiinnitysruuvi (22) uudelleen.
• Suorita leikkaus kohdassa 8.3 kuvatulla tavalla.
8.8 Leikkaussyvyyden rajoitus (kuva 3)
• Leikkaussyvyyttä voidaan säätää portaattomasti
ruuvilla (26). Löysää tätä varten ruuvissa (26) ole-
va pyälletty mutteri. Säädä haluttu leikkaussyvyys
kiertämällä ruuvia (26) sisään tai ulos. Kiristä pyäl-
letty mutteri uudelleen ruuvissa (26).
• Tarkasta asetus tekemällä koeleikkaus.
8.9 Lastunkeräyssäkki (kuva 2)
• Sahan yhteydessä on lastunkeräyssäkki (21) las-
tuja varten.
• Paina pölysäiliön metallinen rengas kokoon ja ase-
ta se moottorin alueella olevaan ulostuloaukkoon.
• Lastunkeräyssäkki (21) voidaan tyhjentää sen poh-
jassa olevan vetoketjun avulla.
