Anschließen
5.6 Verdrahten
M12-Stecker anschließen
Um M12-Stecker anzuschließen, gehen Sie folgendermaßen vor:
1. Drücken Sie den Stecker in die jeweilige Rundbuchse am Modul.
Achten Sie auf die korrekte Arretierung zwischen Stecker und Buchse (Nut und Feder).
2. Drehen Sie den Stecker über die Rändelschraube mit einem Drehmoment von 1 Nm fest.

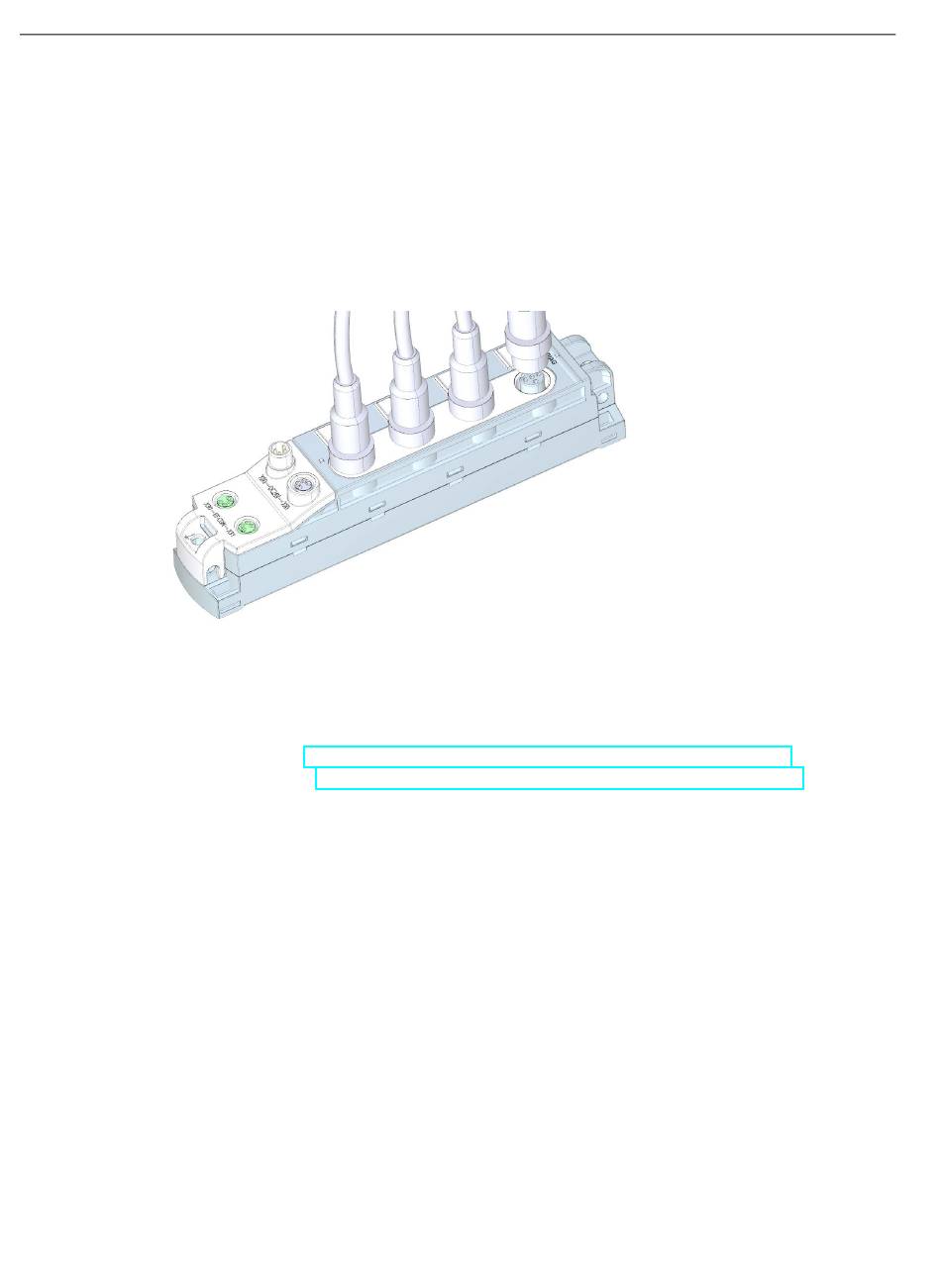

Das folgende Bild zeigt den Anschluss der M12-Stecker, am Beispiel des
Analogeingabemoduls AI 4xU/I/RTD 4xM12.
Bild 5-9

Anschlussbelegung der Buchsen

Die Anschlussbelegung der Buchsen finden Sie in den Gerätehandbüchern der
Interfacemodule (https://support.industry.siemens.com/cs/ww/de/ps/14246/man) und der
Peripheriemodule (https://support.industry.siemens.com/cs/ww/de/ps/14247/man) im Kapitel
Anschlussbelegung und auf der Seitenfläche des Moduls.
