AUFSTELLUNG
einstellbarer Schließzeit, besondere Verlegung
der Druckrohrleitung) können diese vermieden
werden.
Ein Trockenlauf der Pumpe ist strengstens un-
tersagt. Lufteinschlüsse in der Hydraulik bzw. im
Rohrleitungssystem sind unbedingt zu vermei-
den und müssen durch geeignete Entlüftungs-
einrichtungen beseitigt werden.
Schützen Sie die Pumpe vor Frost.
5.2. Aufstellungsarten
• Horizontale stationäre Trockenaufstellung
5.3. Einbau
HINWEIS
Beachten Sie für den Einbau ebenfalls alle
Angaben laut dem Betriebs- und Wartungs-
handbuch des Motors und der Kupplung!
Beim Einbau der Pumpe ist Folgendes zu beach-
ten:
• Montagearbeiten müssen von ausgebildeten
Fachkräften, elektrische Arbeiten müssen von
einer Elektrofachkraft durchgeführt werden.
• Prüfen Sie die vorhandenen Planungsunterlagen
(Montagepläne, Ausführung des Betriebsraumes,
Zulaufverhältnisse) auf Vollständig- und Richtig-
keit.
• Beachten Sie ebenfalls alle Vorschriften, Regeln
und Gesetze zum Arbeiten mit schweren und un-
ter schwebenden Lasten. Tragen Sie die entspre-
chenden Körperschutzmittel.
• Beachten Sie weiterhin auch die national gültigen
Unfallverhütungs- und Sicherheitsvorschriften
der Berufsgenossenschaften.
5.3.1. Aufstellungsort
HINWEIS
Beachten Sie die Anforderungen laut dem Be-
triebs- und Wartungshandbuch des Motors!
• Der Aufstellungsort muss sauber, trocken,
frostfrei sowie für das jeweilige Produkt ausgelegt
sein.
• Es muss eine entsprechende Belüftung vor-
handen sein, um einen Luftaustausch für die
Wärmeabfuhr sicherzustellen.
• Für Wartungsarbeiten muss ein freier Zugang zur
Pumpe gewährleistet werden. Hierfür muss ein
Freiraum von mind. 60 cm um die Pumpe vorge-
sehen werden.
• Bei Arbeiten in geschlossenen Räumen muss eine
zweite Person zur Absicherung anwesend sein.
Besteht die Gefahr, dass sich giftige oder ersti-
ckende Gase sammeln, sind die nötigen Gegen-
maßnahmen zu ergreifen!
• Es muss gewährleistet sein, dass ein Hebemittel
problemlos montiert werden kann, da dieses für
die Montage/Demontage der Pumpe benötigt
wird. Der Abstellplatz für die Pumpe muss mit
Einbau- und Betriebsanleitung Wilo-RexaNorm RE
dem Hebemittel gefahrlos erreichbar sein und
einen festen Untergrund aufweisen.
5.3.2. Fundament
• Die Bauwerksteile und Fundamente müssen aus-
reichende Festigkeit haben, um eine sichere und
funktionsgerechte Befestigung zu ermöglichen.
• Für die Bereitstellung der Fundamente und deren
Eignung in Form von Abmessungen, Festigkeit
und Belastbarkeit ist der Betreiber bzw. der jewei-
lige Zulieferer verantwortlich!
5.3.3. Anschlagpunkte
Für den Transport müssen die Anschlagmittel an
den vorgegebenen Anschlagpunkten befestigt
werden. Hierbei muss zwischen Aggregat und
„Bare Shaft"-Ausführung unterschieden werden.
Fig. 3.: Anschlagpunkte
A
„Bare Shaft"-Ausführung
B
Aggregat
1
Transportlasche

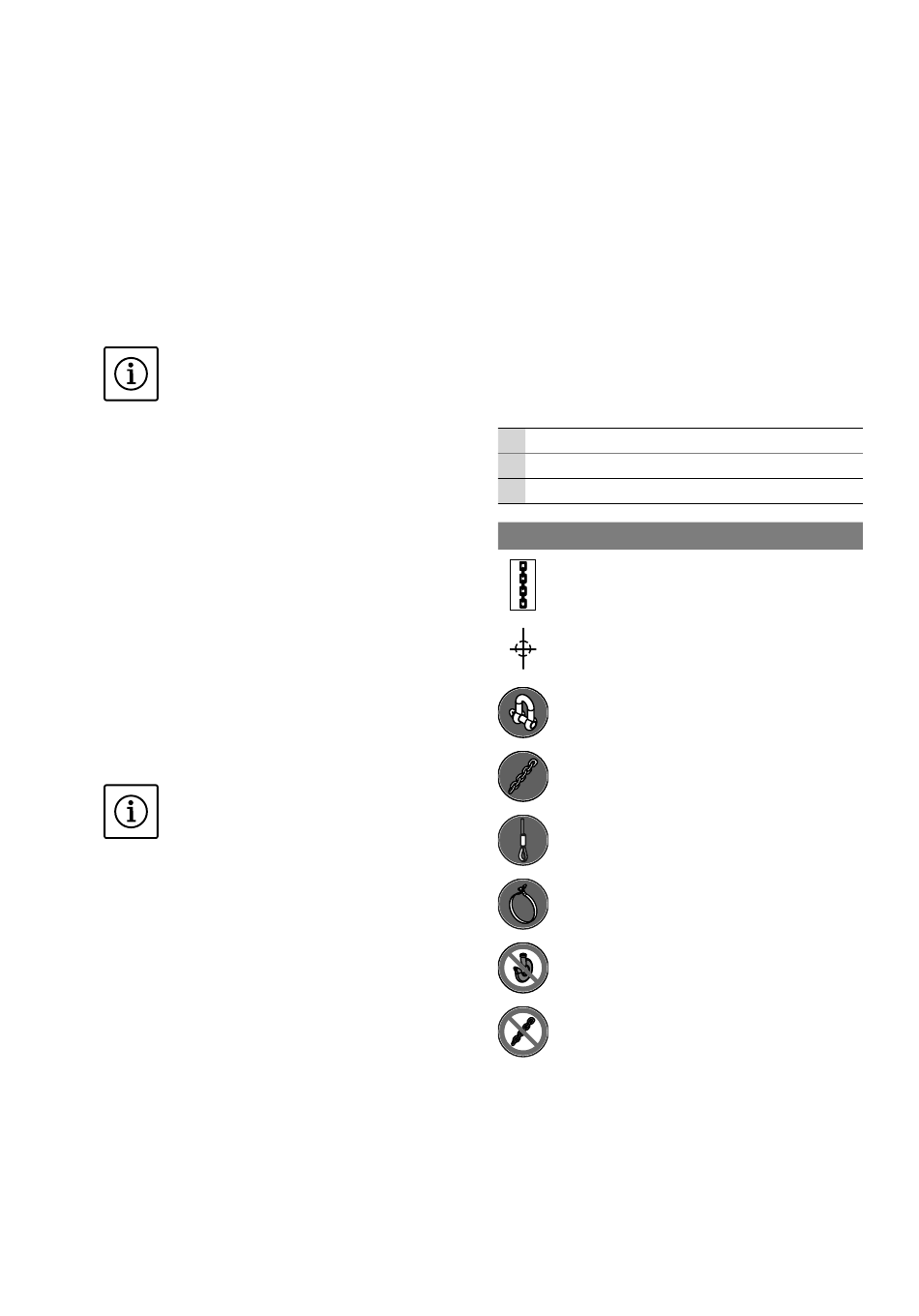

Definition der Symbole
Hier Anschlagen!
Schwerpunktmarkierung
Schäkel muss verwendet werden!
Hebemittel: Kette erlaubt
Hebemittel: Draht- oder Nylonseil erlaubt
Hebemittel: Transportgurt erlaubt
Verwendung eines Hakens zum Anschlagen
verboten!
Verwendung von Ketten als Hebemittel verbo-
ten
Beim Anschlagen des Hebemittels ist Folgendes
zu beachten:
• Aggregat: Das Hebemittel muss mittels Schäkel
an der Grundplatte befestigt werden. Als Hebe-
mittel können Tragegurte, Draht- und Kunst-
stoffseile oder Ketten verwendet werden.
• Bare Shaft-Ausführung:
Deutsch
17
