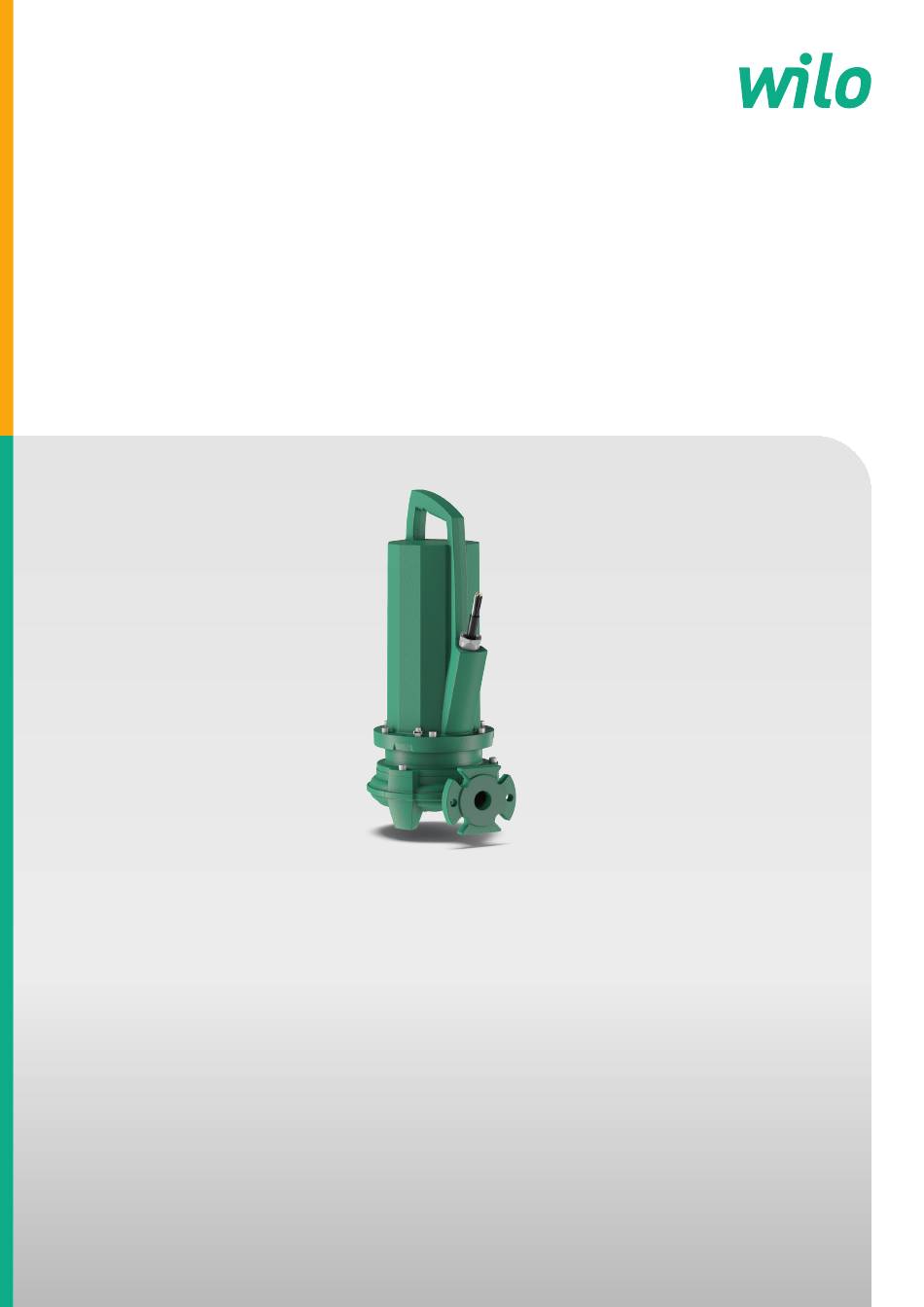

- Seite 1 Pioneering for You Wilo-Rexa PRO-S de Einbau- und Betriebsanleitung · 6092606 • Ed.01/2022-03...
- Seite 2 Rexa PRO-S http://qr.wilo.com/415 Rexa PRO https://qr.wilo.com/772...
-
Seite 3: Inhaltsverzeichnis
Einbau ................... 16 Elektrischer Anschluss............ 18 7 Inbetriebnahme ................ 22 Personalqualifikation............ 22 Pflichten des Betreibers ............. 22 Drehrichtungskontrolle bei Dreiphasen-Wechselstrom- motor .................. 22 Betrieb in explosiver Atmosphäre........ 23 Vor dem Einschalten............ 23 Ein- und Ausschalten ............ 23 Während des Betriebs............ 24 8 Außerbetriebnahme/Ausbau........... 25 Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 4: Allgemeines
Schadenersatz. Alle Rechte vorbehalten. Vorbehalt der Änderung Wilo behält sich vor, die genannten Daten ohne Ankündigung zu ändern und übernimmt keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen. Die verwendeten Abbildungen können vom Original abweichen und dienen der exemplarischen Darstellung des Produkts. -
Seite 5: Textauszeichnungen
In dieser Anleitung werden die folgenden Symbole verwendet: Gefahr vor elektrischer Spannung Gefahr durch bakterielle Infektion Gefahr vor Explosion Gefahr durch explosive Atmosphäre Allgemeines Warnsymbol Warnung vor Schnittverletzungen Warnung vor heißen Oberflächen Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 6: Personalqualifikation
Schutzhandschuh (EN 388): 4X42C (uvex C500 wet) • Schutzhelm (EN 397): normkonform, Schutz vor seitlicher Ver- formung (uvex pheos) (Wenn Hebemittel verwendet werden) Schutzausrüstung: Reinigungsarbeiten • Schutzhandschuhe (EN ISO 374-1): 4X42C + Type A (uvex pro- tector chemical NK2725B) Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 7: Artikelempfehlungen
Bei den in Klammern genannten Markenartikeln handelt es sich um unverbindliche Vorschläge. Produkte anderer Unternehmen können gleichermaßen verwendet werden. Voraussetzung ist die Erfüllung der genannten Normen. Die WILO SE übernimmt keine Haftung für die Konformität der genannten Artikel mit den entsprechenden Normen. Elektrische Arbeiten •... -
Seite 8: Gesundheitsgefährdende Medien
– Anschlagmittel laut den lokalen Vorschriften am Anschlag- – punkt befestigen. • Hebemittel Vor der Verwendung auf einwandfreie Funktion prüfen! – Ausreichende Tragfähigkeit. – Standsicherheit während der Verwendung gewährleisten. – • Hebevorgang Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 9: Montage-/Demontagearbeiten
Betriebspunkt ...). Unter Betriebsbedingungen den aktuel- len Geräuschpegel messen. Ab einem Geräuschpegel von 85 dB(A), Gehörschutz tragen. Arbeitsbereich kennzeichnen! 2.11 Reinigen und desinfizie- • Wenn ein Desinfektionsmittel verwendet wird, Schutzausrüs- tung nach den Vorgaben des Herstellers tragen! Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 10: 2.12 Wartungsarbeiten
Inhalation Aus dem Kontaktbereich entfernen! – Luftaustausch herstellen! – Bei Reizung der Atemwege, Schwindelgefühl oder Übelkeit, – sofort einen Arzt aufsuchen! • Verschlucken Sofort einen Arzt aufsuchen! – Kein Erbrechen herbeiführen! – Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 11: 2.14 Pflichten Des Betreibers
Gebrauchte Pumpe für den Versand in reißfesten und ausreichend großen Kunststoffsä- cken auslaufsicher verpacken. Fig. 1: Anschlagpunkt Lagerung GEFAHR Gefahr durch gesundheitsgefährdende Medien! Gefahr einer bakteriellen Infektion! • Pumpe nach dem Ausbau desinfizieren! • Angaben der Betriebsordnung beachten! Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 12: Totalschaden Durch Feuchtigkeitseintritt
Kerosin usw.) in ihrer reinen Form ist strengstens verboten. Es besteht Lebensgefahr durch Explosion! Die Pumpen sind für diese Medien nicht konzipiert. Die Tauchmotorpumpen dürfen nicht verwendet werden zur Förderung von: • Rohabwasser Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 13: Produktbeschreibung
Max. Förderhöhe [H] Siehe Typenschild Max. Förderstrom [Q] Siehe Typenschild Einschaltart [AT] Direkt Medientemperatur [t] 3 ... 40 °C (37 ... 104 °F) Medientemperatur, kurzfristig 60 °C (140 °F) für 3 min Schutzart IP68 Isolationsklasse [Cl.] F, Optional H Drehzahl [n] Siehe Typenschild Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 14: Typenschlüssel
Für den Einsatz in explosiven Atmosphären ist die Pumpe wie folgt auf dem Typenschild gekennzeichnet: • „Ex“-Symbol der entsprechenden Zulassung • Ex-Klassifizierung Ex-Schutzkapitel beachten! IECEx-Bescheinigung Die Pumpen sind für den Betrieb in explosionsgefährdeten Bereichen geeignet: • Gerätegruppe: II Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 15: Lieferumfang
Um eine sichere und funktionsgerechte Befestigung zu ermöglichen, muss das Bauwerk/ Fundament eine ausreichende Festigkeit haben. Für die Bereitstellung und Eignung des Bauwerks/Fundaments ist der Betreiber verantwortlich! • Vorhandene Planungsunterlagen (Montagepläne, Aufstellort, Zulaufverhältnisse) auf Vollständig- und Richtigkeit überprüfen. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 16: Einbau
- Parallelbetrieb: min. 1×d Abstand Druckrohrleitungen - Wechselbetrieb: min. 1,5×d - Parallelbetrieb: min. 2×d Fig. 3: Mindestabstände 6.4.2 Wartungsarbeiten Nach einer Einlagerung von mehr als 12 Monaten vor dem Einbau die folgenden Wartungs- arbeiten durchführen: Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 17: Stationäre Nassaufstellung
Pumpenfuß (separat als Zubehör erhältlich) an die Pumpe anbauen. Mit dem Pumpenfuß kann die Pumpe beliebig am Einsatzort aufgestellt werden. Druckseitig wird ein Druck- schlauch angeschlossen. • Um ein Einsinken bei weichen Untergründen zu verhindern, am Einsatzort eine harte Un- terlage verwenden. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 18: Niveausteuerung
Zur optimalen Betriebssicherheit wird der Einbau eines Trockenlaufschutzes empfohlen. Elektrischer Anschluss GEFAHR Lebensgefahr durch elektrischen Strom! Unsachgemäßes Verhalten bei elektrischen Arbeiten führt zum Tod durch Stromschlag! • Elektrische Arbeiten durch eine Elektrofachkraft ausführen! • Lokale Vorschriften einhalten! Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 19: Netzseitige Absicherung
Motoren mit Kondensator: Wicklungen kurzgeschlossen! Isolationswiderstand prüfen. ⇒ Messwert Erstinbetriebnahme: ≥20 MΩ. ⇒ Messwert Intervallmessung: ≥2 MΩ. ▶ Isolationswiderstand geprüft. Wenn die gemessenen Werte von den Vorgaben ab- weichen, Rücksprache mit dem Kundendienst halten. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 20: Widerstand Der Temperaturfühler
Schwellenwert: ist durch den Fühler vorgegeben. – Auslösezustand: Wenn der Schwellenwert erreicht wird, Pumpe abschalten! • Überwachung Leckage Motorraum: Der Anschluss muss über ein Auswerterelais (z. B. „NIV 101/A“) erfolgen. – Sensor: Elektrode – Anschlusswerte: max. 250 V(AC), 2,5 A, cos phi = 1 Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 21: Optionale Ausstattungen
• Wenn nur ein Alarm erfolgt, kann die Pumpe einen Totalschaden erlei- den. • Empfehlung: Pumpe immer abschalten! Der Anschluss muss über ein Auswerterelais (z. B. „NIV 101/A“) erfolgen: • Sensor: Elektrode • Anschlusswerte: max. 250 V(AC), 2,5 A, cos phi = 1 Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 22: Einstellung Motorschutz
Drehfeld am Netzanschluss mit einem Drehfeld-Prüfgerät kontrollieren. • Drehrichtung korrigieren. Bei falscher Drehrichtung den Anschluss wie folgt ändern: – Direktanlauf: zwei Phasen tauschen. – Stern-Dreieck-Anlauf: Anschlüsse zweier Wicklungen tauschen (z. B. U1/V1 und U2/ V2). Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 23: Betrieb In Explosiver Atmosphäre
Wenn die Pumpe startet, wird der Nennstrom kurzzeitig überschritten. Ein- und Ausschalten • Während des Betriebs, Nennstrom nicht mehr überschreiten. VORSICHT! Sachschaden! Wenn die Pumpe nicht startet, Pumpe sofort ausschalten. Mo- torschaden! Vor einem erneuten Einschalten zuerst die Störung beheben. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 24: Während Des Betriebs
Zulaufmenge entspricht der Förderleistung der Pumpe. • Niveausteuerung und Trockenlaufschutz arbeiten korrekt. • Mindestwasserüberdeckung sichergestellt. • Anschlusskabel ist nicht beschädigt. • Pumpe frei von Ablagerungen und Verkrustungen. • Kein Lufteintrag ins Fördermedium. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 25: Außerbetriebnahme/Ausbau
Oben genannte Voraussetzungen für den kompletten Zeitraum der Außerbetriebnahme sicherstellen. Wenn die Voraussetzungen nicht gewährleistet sind, die Pumpe ausbauen! • Bei einer längeren Außerbetriebnahme in regelmäßigen Abständen einen Funktionslauf durchführen: – Zeitraum: monatlich bis vierteljährlich Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 26: Ausbau
Absperrschieber auf Zulauf- und Druckseite geschlossen. Pumpe vom Stromnetz trennen. Hebemittel am Anschlagpunkt befestigen. Pumpe langsam anheben und über die Führungsrohre aus dem Betriebsraum heben. VORSICHT! Anschlusskabel nicht beschädigen! Während des Hebevorgangs An- schlusskabel leicht gestrafft halten! Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 27: Instandhaltung
Richtlinien entsorgen. • Benötigte Werkzeuge zur Verfügung stellen. • Bei Einsatz von leicht entzündbaren Lösungs- und Reinigungsmitteln ist offenes Feuer, offenes Licht sowie Rauchen verboten. • Wartungsarbeiten in der anlagenseitigen Revisionsliste dokumentieren. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 28: Betriebsmittel
Schutzhandschuh: 4X42C (uvex C500 wet) – Schutzbrille: uvex skyguard NT Detaillierte Kennzeichnung für Rahmen und Scheibe siehe Kapitel „Persönliche Schutzausrüstung [} 6]“. • Pumpe gründlich gereinigt und desinfiziert. • Motor auf Umgebungstemperatur abgekühlt. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 29: Empfohlene Wartungsmaßnahmen
Widerstand geprüft. Wenn der gemessene Wert von der Vorgabe abweicht, Rück- sprache mit dem Kundendienst halten. ✓ Ohmmeter vorhanden. 9.5.5.3 Widerstand der externen Elektrode für Dichtungskammerüberwa- Widerstand messen. chung prüfen ⇒ Messwert „unendlich (∞)“: Überwachungseinrichtung in Ordnung. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 30: Ölwechsel Der Dichtungskammer
Bei der Generalüberholung werden die Motorlager, Wellenabdichtungen, O-Ringe und An- schlusskabel auf Verschleiß und Beschädigungen kontrolliert. Beschädigte Bauteile werden mit Originalteilen ausgetauscht. Dadurch wird ein einwandfreier Betrieb gewährleistet. Die Generalüberholung wird beim Hersteller oder einer autorisierten Service-Werkstatt durchgeführt. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 31: Reparaturarbeiten
Die mechanische Schraubensicherung besteht aus zwei Nord-Lock Keilsicherungsscheiben. Die Sicherung der Schraubverbindung erfolgt hierbei durch die Klemmkraft. Die Nord-Lock Schraubensicherung darf nur mit Geomet-beschichteten Schrauben der Festigkeitsklasse 10.9 verwendet werden. Die Verwendung mit rostfreien Schrauben ist verboten! Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 32: Schneidwerk Austauschen
Im Arbeitsbereich der Pumpe dürfen sich keine Personen aufhalten. Es besteht Verletzungsgefahr! • Arbeitsbereich kennzeichnen und absperren. • Wenn keine Personen im Arbeitsbereich sind, Pumpe einschalten. • Wenn Personen den Arbeitsbereich betreten, Pumpe sofort abschal- ten. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... - Seite 33 Verstopfung beseitigen und ggf. beschädigte Bauteile austauschen. Intermittierender Betrieb. ⇒ Schaltanlage prüfen. Störung: Pumpe läuft an, Betriebspunkt wird nicht erreicht Zulauf verstopft. ⇒ Zulauf prüfen und Verstopfung beseitigen. Druckseitige Schieber geschlossen. ⇒ Alle Absperrschieber komplett öffnen. Hydraulik verstopft. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03...
- Seite 34 Kondenswasserbildung durch längere Lagerung oder hohe Temperaturschwankungen. ⇒ Pumpe kurzzeitig (max. 5 min) ohne Stabelektrode betreiben. Erhöhte Leckage beim Einlauf neuer Gleitringdichtungen. ⇒ Ölwechsel vornehmen. Kabel der Stabelektrode defekt. ⇒ Stabelektrode austauschen. Gleitringdichtung defekt. ⇒ Kundendienst informieren. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03...
-
Seite 35: Ersatzteile
Weitere Informationen zum Recycling unter www.wilo‑recycling.com. Technische Änderungen vorbehalten! Anhang 13.1 Anzugsdrehmomente Rostfreie Schrauben A2/A4 Gewinde Anzugsdrehmoment kp m ft·lb 0,56 0,76 18,5 1,89 13,5 3,77 27,5 5,81 13,77 23,45 29,06 42,31 57,61 Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 36: Betrieb Am Frequenzumrichter
Min./max. Frequenz bei Dauerbetrieb: – Asynchronmotoren: 30 Hz bis Nennfrequenz (50 Hz oder 60 Hz) – Permanentmagnetmotoren: 30 Hz bis zur angegebenen Maximalfrequenz laut Ty- penschild HINWEIS! Die Maximalfrequenz kann weniger als 50 Hz betragen! – Mindestfließgeschwindigkeit einhalten! Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Seite 37: Ex-Zulassung
Nichtbeachtung besteht Lebensgefahr durch Explosion! Den Anschluss immer von einer Elektrofachkraft ausführen lassen. • Alle Überwachungseinrichtungen außerhalb der „zünddurchschlagsicheren Bereiche“ müssen über einen eigensicheren Stromkreis angeschlossen werden (z. B. Ex-i Relais XR-4...). • Die Spannungstoleranz darf max. ±10 % betragen. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... - Seite 38 • Nennstrom und die Nenndrehzahl des Motors niemals überschreiten. • Anschluss der motoreigenen Temperaturüberwachung (Bimetall- oder PTC-Fühler) muss möglich sein. • Wenn die Temperaturklasse mit T4/T3 gekennzeichnet ist, gilt die Temperaturklasse T3. Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03...
-
Seite 39: Ausbessern Der Gehäusebeschichtung
GEFAHR! Explosionsgefahr! Innerhalb einer explosiven Atmosphäre kann es durch eine Entladung zur Explosion kommen! Ein Wechsel des Anschlusskabels ist strikt untersagt! 13.3.6.2 Wechsel Anschlusskabel 13.3.6.3 Wechsel der Gleitringdichtung Ein Wechsel der medien- und motorseitigen Abdichtung ist strikt untersagt! Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03... - Seite 44 Local contact at www.wilo.com/contact WILO SE Wilopark 1 44263 Dortmund Germany T +49 (0)231 4102-0 T +49 (0)231 4102-7363 wilo@wilo.com Pioneering for You www.wilo.com...
