Anhang
88
pH = -lg(a ), a
H+ H+
U
i
U
0
R
T
F
Die Steigung der Nernst-Gleichung (-2,303RT/F) wird als Nernst-Faktor bezeichnet
und hat bei 25 °C den Wert von -59,16 mV/pH.
Delta Steigung
Die Software ermittelt den Unterschied der Steigung zwischen der aktuell gültigen und der
letzten Kalibrierung. Je nach Sensortyp liefert diese Differenz eine Aussage über den
Zustand des Sensors. Je geringer die Steigung desto unempfindlicher wird die Messung
und die Messgenauigkeit nimmt vor allem im niedrigen Messbereich ab.
Je nach Einsatzbedingungen lassen sich Grenzwerte definieren, die die noch tolerierbaren
Absolutwerte der Steigung und/oder Steigungsdifferenzen repräsentieren. Mit Überschrei-
ten der Grenzwerte ist mindestens eine Wartungsmaßnahme für den Sensor notwendig.
Bei anhaltender Unempfindlichkeit (trotz Wartung) muss der Sensor ausgetauscht wer-
den.

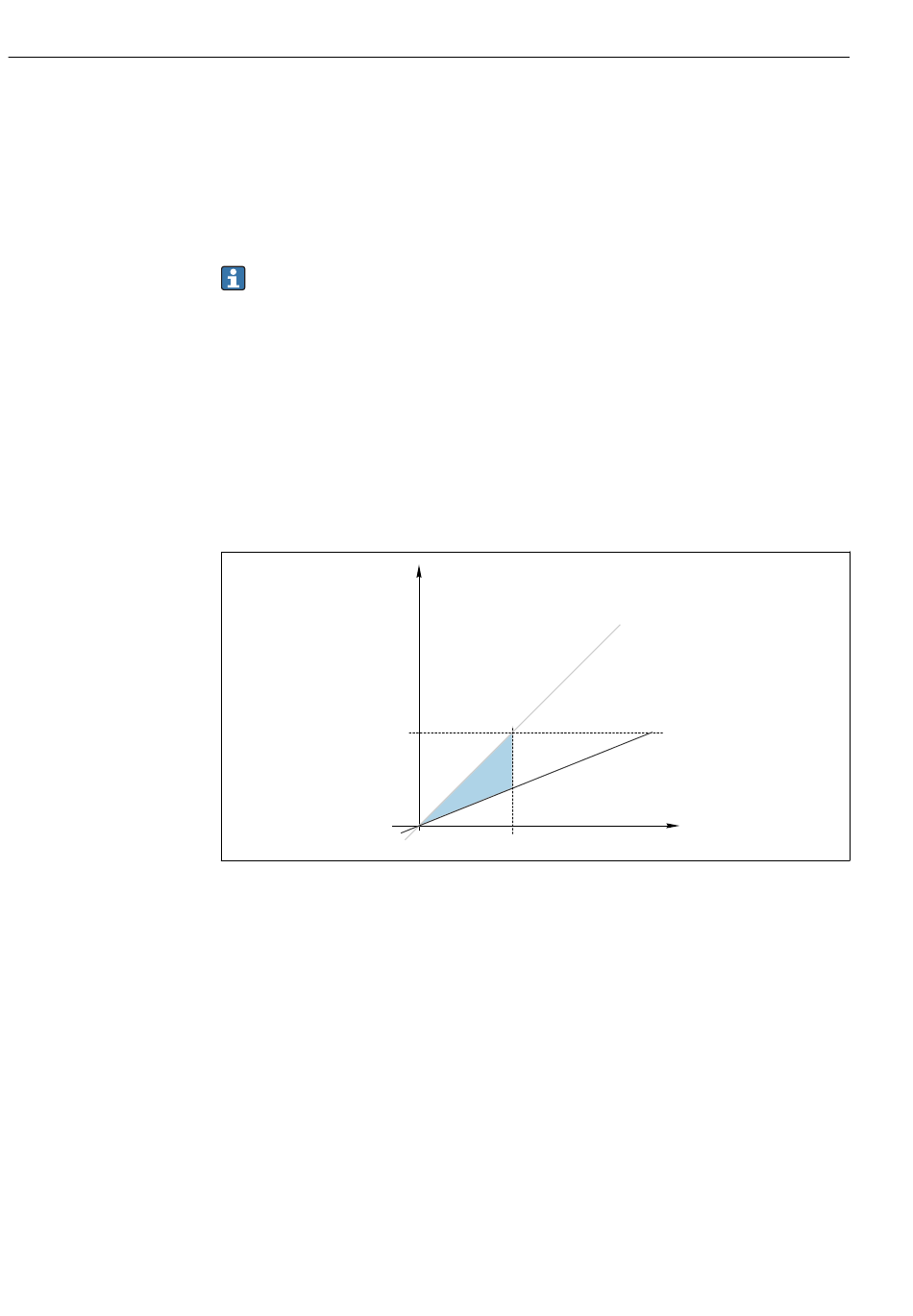

 44 Delta Steigung
graue Linie: letzte Kalibrierung
schwarze Linie: aktuell gültige Kalibrierung
Δb: Delta Steigung
Delta Nullpunkt
Die Software ermittelt den Unterschied zwischen den Nullpunkten bzw. Arbeitspunkten
(ISFET-Sensor) der letzten und vorletzten Kalibrierung. Die Verschiebung des Nullpunkts
bzw. Arbeitspunkts (Offset) ändert nicht die Empfindlichkeit der Messung, aber ein nicht
korrigierter Offset verfälscht den Messwert.
Wie für die Steigung können Sie auch für den Offset Grenzwerte definieren und überwa-
chen lassen. Überschreiten der Grenzwerte bedeutet, dass Sie eine Wartungsmaßnahme
für den Sensor vornehmen müssen. Beispielsweise eine Entfernung von Verblockungen
der Referenz beim pH-Sensor.
Aktivität der Wasserstoffionen
Rohmesswert in mV
Nullpunkt (=Spannung bei pH 7)
Relative Gaskonstante (8,3143 J/molK)
Temperatur [K]
Faraday-Konstante (26,803 Ah)
y
b
D
a
Memobase Plus CYZ71D
x
A0030908
