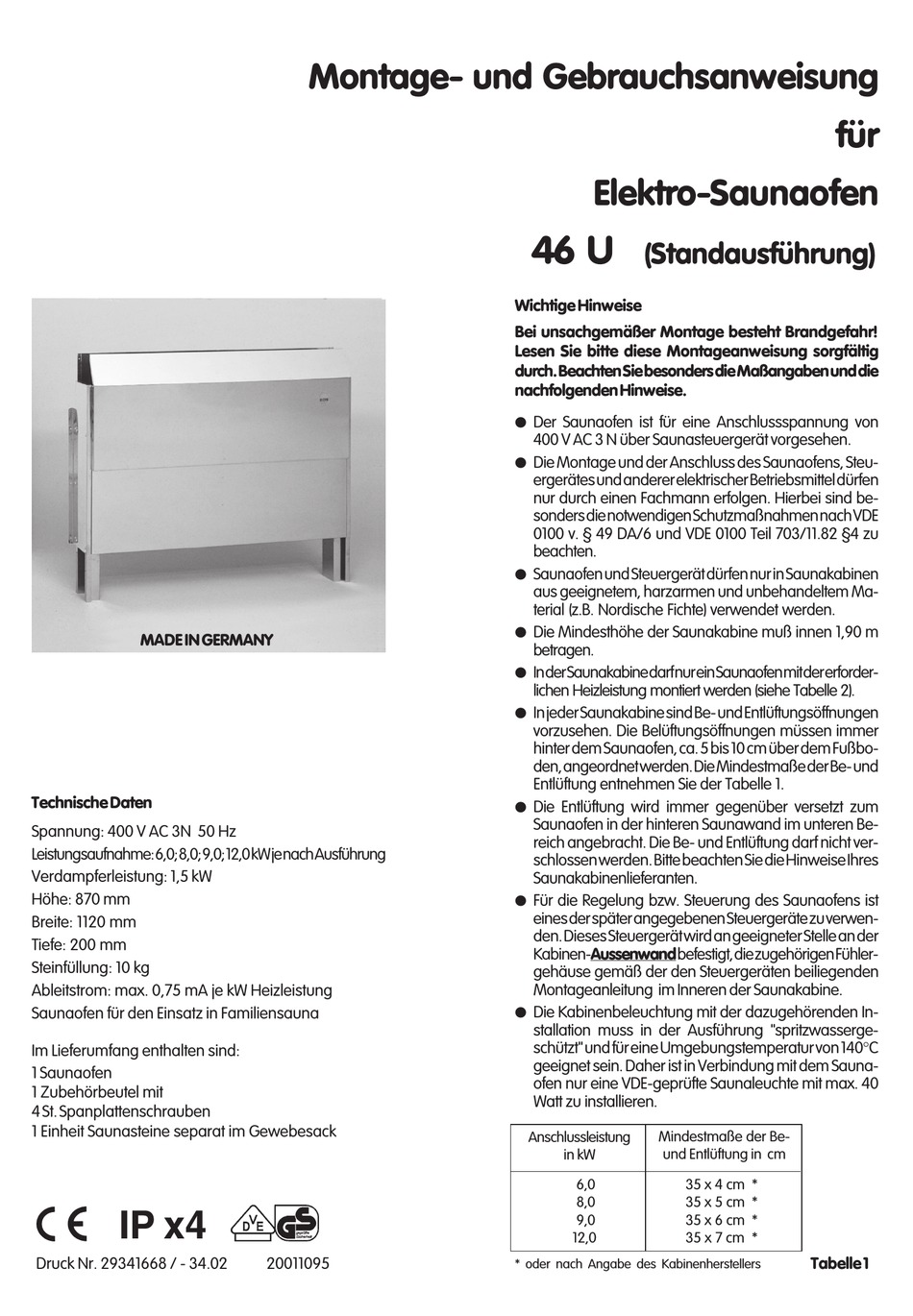

EOS 46 U Montage- Und Gebrauchsanweisung

MADE IN GERMANY
Technische Daten
Spannung: 400 V AC 3N 50 Hz
Leistungsaufnahme: 6,0; 8,0; 9,0; 12,0 kW je nach Ausführung
Verdampferleistung: 1,5 kW
Höhe: 870 mm
Breite: 1120 mm
Tiefe: 200 mm
Steinfüllung: 10 kg
Ableitstrom: max. 0,75 mA je kW Heizleistung
Saunaofen für den Einsatz in Familiensauna
Im Lieferumfang enthalten sind:
1 Saunaofen
1 Zubehörbeutel mit
4 St. Spanplattenschrauben
1 Einheit Saunasteine separat im Gewebesack
IP x4
Druck Nr. 29341668 / - 34.02
Montage- und Gebrauchsanweisung
20011095
Elektro-Saunaofen
46 U
(Standausführung)
Wichtige Hinweise
Bei unsachgemäßer Montage besteht Brandgefahr!
Lesen Sie bitte diese Montageanweisung sorgfältig
durch. Beachten Sie besonders die Maßangaben und die
nachfolgenden Hinweise.
l Der Saunaofen ist für eine Anschlussspannung von
400 V AC 3 N über Saunasteuergerät vorgesehen.
l
Die Montage und der Anschluss des Saunaofens, Steu-
ergerätes und anderer elektrischer Betriebsmittel dürfen
nur durch einen Fachmann erfolgen. Hierbei sind be-
sonders die notwendigen Schutzmaßnahmen nach VDE
0100 v. § 49 DA/6 und VDE 0100 Teil 703/11.82 §4 zu
beachten.
l Saunaofen und Steuergerät dürfen nur in Saunakabinen
aus geeignetem, harzarmen und unbehandeltem Ma-
terial (z.B. Nordische Fichte) verwendet werden.
l
Die Mindesthöhe der Saunakabine muß innen 1,90 m
betragen.
l In der Saunakabine darf nur ein Saunaofen mit der erforder-
lichen Heizleistung montiert werden (siehe Tabelle 2).
l In jeder Saunakabine sind Be- und Entlüftungsöffnungen
vorzusehen. Die Belüftungsöffnungen müssen immer
hinter dem Saunaofen, ca. 5 bis 10 cm über dem Fußbo-
den, angeordnet werden. Die Mindestmaße der Be- und
Entlüftung entnehmen Sie der Tabelle 1.
l Die Entlüftung wird immer gegenüber versetzt zum
Saunaofen in der hinteren Saunawand im unteren Be-
reich angebracht. Die Be- und Entlüftung darf nicht ver-
schlossen werden. Bitte beachten Sie die Hinweise Ihres
Saunakabinenlieferanten.
l Für die Regelung bzw. Steuerung des Saunaofens ist
eines der später angegebenen Steuergeräte zu verwen-
den. Dieses Steuergerät wird an geeigneter Stelle an der
Kabinen-Aussenwand befestigt, die zugehörigen Fühler-
gehäuse gemäß der den Steuergeräten beiliegenden
Montageanleitung im Inneren der Saunakabine.
l Die Kabinenbeleuchtung mit der dazugehörenden In-
stallation muss in der Ausführung "spritzwasserge-
schützt" und für eine Umgebungstemperatur von 140°C
geeignet sein. Daher ist in Verbindung mit dem Sauna-
ofen nur eine VDE-geprüfte Saunaleuchte mit max. 40
Watt zu installieren.
Mindestmaße der Be-
Anschlussleistung
und Entlüftung in cm
in kW
6,0 35 x 4 cm *
8,0 35 x 5 cm *
9,0 35 x 6 cm *
12,0 35 x 7 cm *
* oder nach Angabe des Kabinenherstellers
für
Tabelle 1
