EOS Mega S HD Montage- Und Gebrauchsanweisungen
Verwandte Anleitungen für EOS Mega S HD
Inhaltszusammenfassung für EOS Mega S HD

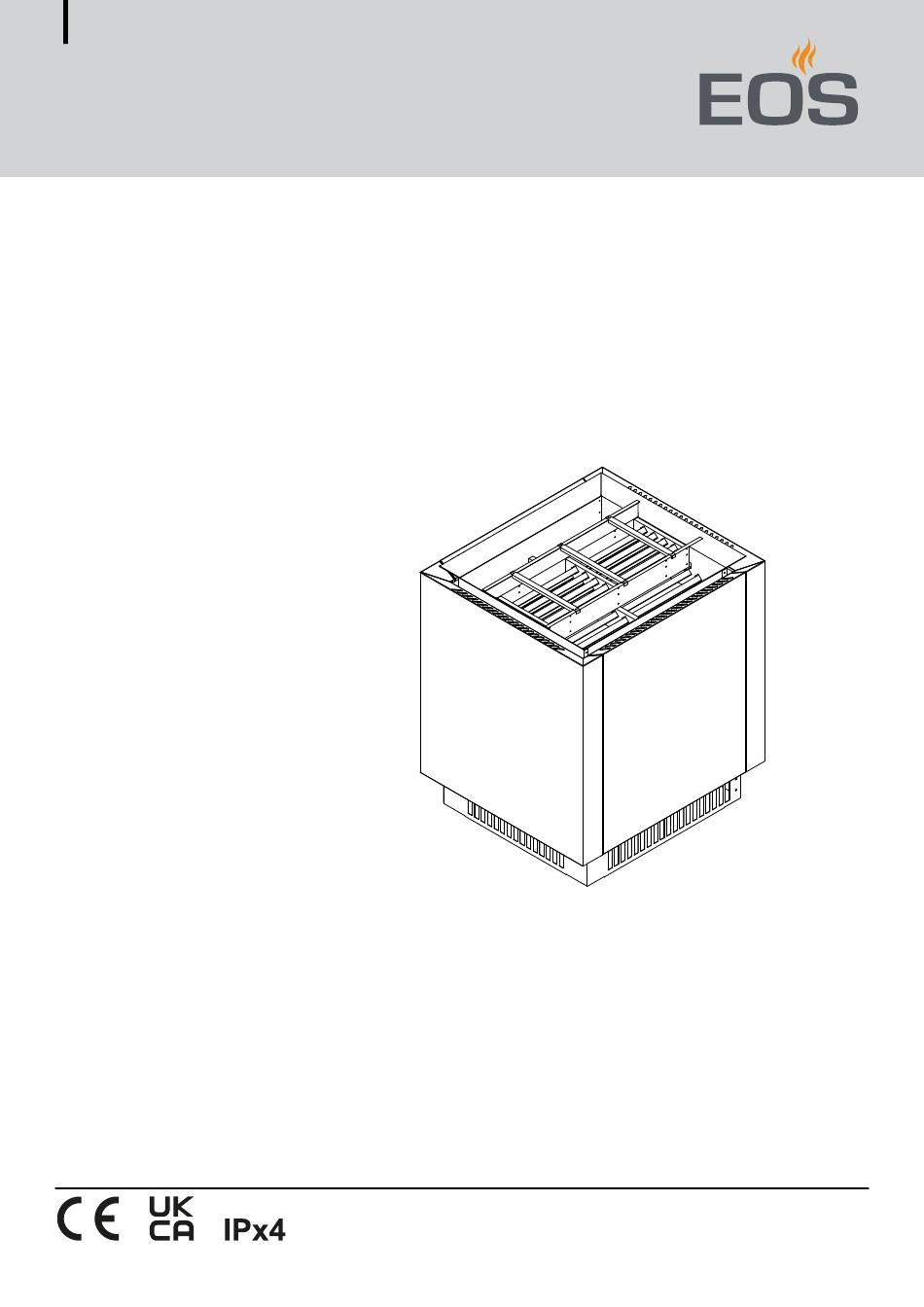

- Seite 1 EOS Mega S HD Ofen für Sauna-Kabinen Montage- und Gebrauchsanweisung Made in Germany Druck-Nr.: 2901 5314 Stand: 50/22...
-
Seite 2: Dokumentation
Zusatzinformationen zu einem Bedienschritt Querverweis auf eine Seite Anweisung lesen Ergebnis des Handlungsschritts Tabellentitel Abbildungstitel ≤ ≥ Kleiner gleich, größer gleich Revisionsübersicht Datum Version Beschreibung 08.12.2022 01.00 Ersterstellung DE-2 Montage- und Gebrauchsanweisung - EOS Mega S HD... -
Seite 3: Inhaltsverzeichnis
Heizzeitbegrenzung................DE-31 5 Inbetriebnahme....................DE-32 Steine einfüllen ..................DE-32 Inbetriebnahme durch Fernwirken ..........DE-34 Aufguss ..................... DE-34 6 Wartung......................DE-35 Reinigung....................DE-35 Saunasteine..................... DE-35 Rohrheizkörper austauschen ............DE-36 Störungen – Fehlerbeseitigung............DE-39 EOS Mega S HD - Montage- und Gebrauchsanweisung DE-3... - Seite 4 7 Allgemeine Servicebedingungen ............DE-40 8 Entsorgung......................DE-43 DE-4 Montage- und Gebrauchsanweisung - EOS Mega S HD...
-
Seite 5: Allgemeine Sicherheitshinweise
Glasflächen der Kabine werden im Betrieb heiß. Achten Sie bei der Kabinenausführung darauf, dass berührbare durch heißes Glas Glasflächen an der Kabinen-Außenseite maximal 76°C heiß wer- den dürfen. Gegebenenfalls müssen Schutzeinrichtungen an- gebracht werden. EOS Mega S HD - Montage- und Gebrauchsanweisung DE-5... -
Seite 6: Einweisung Des Betreibers
Heizgerät nach einer bestimmten Zeitdauer von selbst Betriebsdauer abschaltet. Wenn die Heizzeit nicht selbständig abschaltet, muss die Kabi- ne ständig beaufsichtigt werden. Kabine vor jedem Starten besichtigen. DE-6 Montage- und Gebrauchsanweisung - EOS Mega S HD... - Seite 7 Fähigkeiten betrieben zu werden. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern durchgeführt werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. EOS Mega S HD - Montage- und Gebrauchsanweisung DE-7...
- Seite 8 Die Kabinentür muss nach außen öffnen und darf keine Zu- haltung haben, die im Fehlerfall nicht geöffnet werden kann. Wir empfehlen Magnetschließer oder Feder-Verschlüsse. Die Türöffnung sollte > 80 cm sein. DE-8 Montage- und Gebrauchsanweisung - EOS Mega S HD...
-
Seite 9: Sicherheitsstufen
Sicherheitshinweise zu Schäden am Gerät führen kann. Normen und Vorschriften Eine Übersicht, welche Normen bei der Konstruktion und beim Bau des Saunaheizgeräts beachtet wurden, finden Sie auf unserer Internetseite www.eos-sauna.com als Download beim jeweiligen Produkt. EOS Mega S HD - Montage- und Gebrauchsanweisung DE-9... -
Seite 10: Identifikation
Identifikation Identifikation EOS Mega S HD ist ein elektrisch beheizter finnischer Sauna-Ofen, der in mehreren Leistungsvarianten erhältlich ist. Voraussetzungen für Betrieb Der Ofen muss in Verbindung mit einem Steuergerät und zwei Leis- tungsteilen betrieben werden. Diese sind nicht im Lieferumfang enthalten. -
Seite 11: Lieferumfang
Gefahr, heiße Flächen zu berühren. Dadurch kann es zu Verbrennungen kommen. Der optionale Ofenschutz bietet in dieser speziellen Einbausituati- on keinen geeigneten Schutz. Abstand vergrößern. Bauseitig einen geeigneten Ofenschutz einbauen. EOS Mega S HD - Montage- und Gebrauchsanweisung DE-11... -
Seite 12: Technische Daten
Dieser Ofen ist ausschließlich zur Erwärmung von Sauna-Kabinen, in Ver- bindung mit einem entsprechenden Steuergerät und zwei Leistungsteilen bestimmt. EOS Mega S HD ist ein freistehender Ofen und für Kabinen in der gewerbli- chen Nutzung geeignet. Der Ofen ist nicht für eine Verwendung im Freien geeignet! Er darf nur in Saunakabinen betrieben werden und darf nicht Umgebungs- bedingungen wie extremer Feuchtigkeit bzw. - Seite 13 Beim ersten Aufheizen kann es zu einer leichten Geruchsbildung durch Verdunsten von Betriebsstoffen aus den Fertigungsprozessen kommen. Lüften Sie nach diesem Vorgang Ihre Kabine, bevor Sie mit dem Sauna- bad beginnen. EOS Mega S HD - Montage- und Gebrauchsanweisung DE-13...
-
Seite 14: Montage
Montage Montage In diesem Kapitel wird gezeigt, wie der Saunaofen Mega S HD montiert wird. Vor der Gerätemontage müssen Zu- und Abluftöffnungen in der Kabine angebracht werden. Ggf. müssen zusätzliche Lüfter in den Öffnun- gen montiert werden. Alle Schutzfolien müssen entfernt werden. -
Seite 15: 3.1.2 Zu- Und Abluftöffnungen
HINWEIS Heizprozess dauert sehr lang Wenn der Aufheizprozess sehr lange dauert, erhält der Ofen unzu- reichend Luft. Es muss min. das 5-fache des Kabinenvolumens an Luft pro Stunde ausgetauscht werden. EOS Mega S HD - Montage- und Gebrauchsanweisung DE-15... - Seite 16 Folgende Kriterien muss die Zuluftöffnung erfüllen: Lage: Unter dem Ofen Ein Kanal führt frische Luft zur Öffnung bzw. den Öffnungen. Ein Lüfter muss außerhalb der Kabine am Anfang des Kanals ange- bracht werden. DE-16 Montage- und Gebrauchsanweisung - EOS Mega S HD...
-
Seite 17: 3.1.3 Anschlusskabel
Rückseite des Ofens geführt werden. Außerhalb der Kabine müssen die Kabel unter einem geeigneten Abdeck- schutz (z. B. in einem Kabelkanal oder in Leerrohren) verlegt werden. Anschlussplan siehe Anschlussschema Mega S HD, DE-22 EOS Mega S HD - Montage- und Gebrauchsanweisung DE-17... -
Seite 18: Vorgaben Für Die Steuerung
Transportieren Sie den Ofen immer zu viert. Montieren Sie den Steinkorb immer zu zweit. Werkzeug: Schraubendreher Handlungsschritte: Ofen auspacken, DE-19 Verkleidung Ofen öffnen, DE-20 Ofen aufstellen, DE-21 DE-18 Montage- und Gebrauchsanweisung - EOS Mega S HD... - Seite 19 Die Steinkörbe (A) und (B), der Außenmantel (D) und die Sockelblenden (E) sind bereits montiert. Mittleren Steinkorb (A) und unteren Steinkorb (B) aus dem Ofen heben. Die V-Lamellen liegen lose in den Öffnungen. Darauf achten, dass sie nicht herausfallen. EOS Mega S HD - Montage- und Gebrauchsanweisung DE-19...
- Seite 20 Montage Verkleidung Ofen öffnen Je 2 Schrauben rechts von jeder Sockelblenden lösen. Sockelblenden abnehmen. Steinkorb herausnehmen. Je 3 Befestigungsschrauben im oberen und unteren Bereich des Außen- mantels ausdrehen. DE-20 Montage- und Gebrauchsanweisung - EOS Mega S HD...
- Seite 21 Palette mit dem Ofen so weit wie möglich an den vorbestimmten Auf- stellungsort transportieren. VORSICHT! Der Ofen wiegt min. 110 kg. Den Ofen immer zu viert bewe- gen. Ofen von der Palette heben und am vorbestimmten Ort aufstellen. EOS Mega S HD - Montage- und Gebrauchsanweisung DE-21...
-
Seite 22: Installation
Installation Installation In diesem Kapitel ist beschrieben, wie der EOS Mega S HD an den Leis- tungsteilen angeschlossen wird. Allgemeine Hinweise zur Elektroinstallation Stellen Sie sicher, dass bei der Elektroinstallation die in Ihrem Land gelten- den Fachnormen und Vorschriften erfüllt werden. -
Seite 23: Anschlussschema Mega S Hd
400 V 3N AC 1 1 1 230 V N AC L1 L2 L3 N S1 V N U V W N A Sauna-Steuergerät B Anschluss Leistungsteile C Anschluss im Mega S HD EOS Mega S HD - Montage- und Gebrauchsanweisung DE-23... -
Seite 24: Anschlusspläne Mega S Hd
Die interne Verdrahtung ist je nach Ofenleistung unterschiedlich. 36 kW Ofenleistung 9 kW 5 x 2,5 2 9 kW 5 x 2,5 2 9 kW 5 x 2,5 2 9 kW 5 x 2,5 2 DE-24 Montage- und Gebrauchsanweisung - EOS Mega S HD... - Seite 25 Installation 42 kW Ofenleistung 9 kW 5 x 2,5 12 kW 5 x 6 42 kW 12 kW 5 x 6 9 kW 5 x 2,5 EOS Mega S HD - Montage- und Gebrauchsanweisung DE-25...
- Seite 26 Installation 48 kW Ofenleistung 9 kW 5 x 2,5 15 kW 5 x 6 48 kW 15 kW 5 x 6 9 kW 5 x 2,5 DE-26 Montage- und Gebrauchsanweisung - EOS Mega S HD...
-
Seite 27: Elektrischen Anschluss Herstellen
Verkleidung schließen, DE-29 Steinkorb einsetzen, DE-30 Werkzeuge: Schraubendreher Anschlusskasten öffnen Sockelblenden und Außenmantel demontieren. Siehe hierzu Verkleidung Ofen öffnen, DE-20 4 Befestigungsschrauben am Anschlusskasten-Deckel herausdrehen. Anschlusskasten-Deckel herausnehmen. EOS Mega S HD - Montage- und Gebrauchsanweisung DE-27... -
Seite 28: Anschlusskabel Anschließen
N-Leiter an die Einspeiseklemmen der Sammelschienen (A) anklemmen, Phasen an die Einspeiseklemmen (B) für die 3 Phasen anklemmen. Anzugmoment 2,5-3 Nm. 5 x 6 A Sammelschiene N-Leiter B Klemmen für Phasen C Anschlusskabel DE-28 Montage- und Gebrauchsanweisung - EOS Mega S HD... - Seite 29 Installation Verkleidung schließen Anschlusskasten-Deckel aufsetzen. 4 Befestigungsschrauben eindrehen und festziehen. Außenmantel aufsetzen. 3 Befestigungsschrauben eindrehen und festziehen. Sockelblenden mit 4 Schrauben montieren. EOS Mega S HD - Montage- und Gebrauchsanweisung DE-29...
- Seite 30 D Zylinderschrauben Die Arretierungsöffnungen (C) über den Zylinderschrauben (D) platzie- ren. Den mittleren Steinkorb (A) so auf dem unteren Steinkorb platzieren, dass er durch die seitlichen Laschen der Auflagenleiste fixiert wird. DE-30 Montage- und Gebrauchsanweisung - EOS Mega S HD...
-
Seite 31: Heizzeitbegrenzung
24 Stunden die Heizstäbe mindestens 6 zusammenhängende Stunden lang spannungslos sind. Bei Geräten für den Hausgebrauch muss die Betriebsdauer auf 6 Stun- den begrenzt sein, wobei kein selbstständiges Wiedereinschalten zuläs- sig ist. EOS Mega S HD - Montage- und Gebrauchsanweisung DE-31... -
Seite 32: Inbetriebnahme
Brandgefahr durch Überhitzung Zu dicht aufgelegte Steine behindern den Abzug der heißen Luft. Dies führt zu Überhitzung im Gerät. Es besteht Lebensgefahr durch Brand. Steine lose in den Steinkorb legen. DE-32 Montage- und Gebrauchsanweisung - EOS Mega S HD... -
Seite 33: Ungünstiges Aufgussverhalten
Die Steine unter fließendem Wasser gründlich abwaschen. Die Steine locker im Steinkorb stapeln, so dass viele Zwischenräume ent- stehen. Dazu die Steine einzeln stapeln. Füllen Sie Steine nur bis zur Höhe der Oberkante ein. EOS Mega S HD - Montage- und Gebrauchsanweisung DE-33... -
Seite 34: Inbetriebnahme Durch Fernwirken
Empfehlung: Beim Aufguss sollten nicht mehr als ca. 10 cl Wasser je m³ Kabinenvolumen verdampft werden. Warten Sie nach jedem Aufguss ca. 10 Minuten bis zum nächsten Aufguss. Erst dann haben sich die Sauna- steine wieder ausreichend erhitzt. DE-34 Montage- und Gebrauchsanweisung - EOS Mega S HD... -
Seite 35: Wartung
Steinen aufsteigen kann. Wenn Sie neue Steine in den Steinkorb legen, verwenden Sie nur Natur- Saunasteine mit der Körnung 100-150 mm. Diese haben auf Grund ihrer Rauheit ein besseres Aufguss-verhalten als Keramik-Saunasteinen. EOS Mega S HD - Montage- und Gebrauchsanweisung DE-35... -
Seite 36: Rohrheizkörper Austauschen
Rohrheizkörper bzw. Heizregister Schraubendreher Inbusschlüssel SW 5 Ring- oder Steckschlüssel SW 22 Heizregister herausnehmen VORSICHT! Verbrennungsgefahr durch heiße Steine. Ofen vor den Wartungsarbeiten ausreichend abkühlen lassen. Steine abnehmen. DE-36 Montage- und Gebrauchsanweisung - EOS Mega S HD... - Seite 37 Anschlusskabel von den Anschlussklemmen lösen. 8 Innensechskant-Schrauben am Heizregister herausdrehen. Heizregister herausnehmen. Das neue Heizregister einsetzen. Siehe hierzu Heizregister einsetzen, DE-38 Rohrheizkörper austauschen. Siehe hierzu Rohrheizkörper austauschen, DE-38 EOS Mega S HD - Montage- und Gebrauchsanweisung DE-37...
- Seite 38 Heizregister einsetzen Heizregister einsetzen. 8 Innensechskant-Schrauben eindrehen und festziehen. Anschlusskabel anschließen. Siehe 4.3 Anschlusspläne Mega S HD, DE-23 Verkleidung des Ofens schließen. Siehe hierzu Verkleidung schließen, DE-29 Steine wieder auflegen. Siehe hierzu 5.1 Steine einfüllen, DE-32...
-
Seite 39: Störungen - Fehlerbeseitigung
3.1.2 Zu- und Abluftöffnungen, DE-15 Der Ofen ist sehr heiß, kann die Hitze Zwischen den Steinen sind zu wenig Die Steine neu auflegen. aber nicht in der Kabine verteilen. Hohlräume. EOS Mega S HD - Montage- und Gebrauchsanweisung DE-39... -
Seite 40: Allgemeine Servicebedingungen
Ort die Serviceabwicklung vornehmen soll, ist dies im Vorfeld zu vereinbaren. Die entstehenden Kosten werden, sofern der Hauptgrund des Servicefalls nicht im Verschulden des Technikherstellers begründet ist, nach dem Ser- DE-40 Montage- und Gebrauchsanweisung - EOS Mega S HD... - Seite 41 Elektromontage und Installationsarbeiten, auch im Service- und Aus- tauschfall, erfolgen zu Lasten des Kunden und werden vom Technikher- steller nicht übernommen. Beanstandungen an unseren Produkten sind bei dem zuständigen Fach- händler anzuzeigen und werden ausschließlich über diesen abgewickelt. EOS Mega S HD - Montage- und Gebrauchsanweisung DE-41...
- Seite 42 Allgemeine Servicebedingungen Ergänzend zu den vorstehenden Servicebedingungen gelten die Allgemei- nen Geschäftsbedingungen des Technikherstellers in ihrer jeweils gültigen Fassung, die unter www.eos-sauna.com/agb abgerufen werden können. DE-42 Montage- und Gebrauchsanweisung - EOS Mega S HD...
-
Seite 43: Entsorgung
Recycling zugeführt werden. Folgende Materialien fallen an: Altpapier/Pappe Kunststofffolie Altgerät Das Altgerät muss bei der lokalen Abnahmestelle für Elektro-Altgeräte abgegeben werden. Entsorgungshinweis für gewerbliche Nutzer (DE) Weitere Entsorgungshinweise finden Sie unter www.eos-sauna.com/recycling. EOS Mega S HD - Montage- und Gebrauchsanweisung DE-43... - Seite 44 Damit wir Ihre Fragen schnell und kompetent beantworten können, geben Sie uns immer die auf dem Typenschild vermerkten Daten wie Typenbe- zeichnung, Artikel-Nr. und Serien-Nr. an. Verkaufsdatum Stempel / Unterschrift des Händlers: © EOS Saunatechnik GmbH - Alle Rechte vorbehalten.
